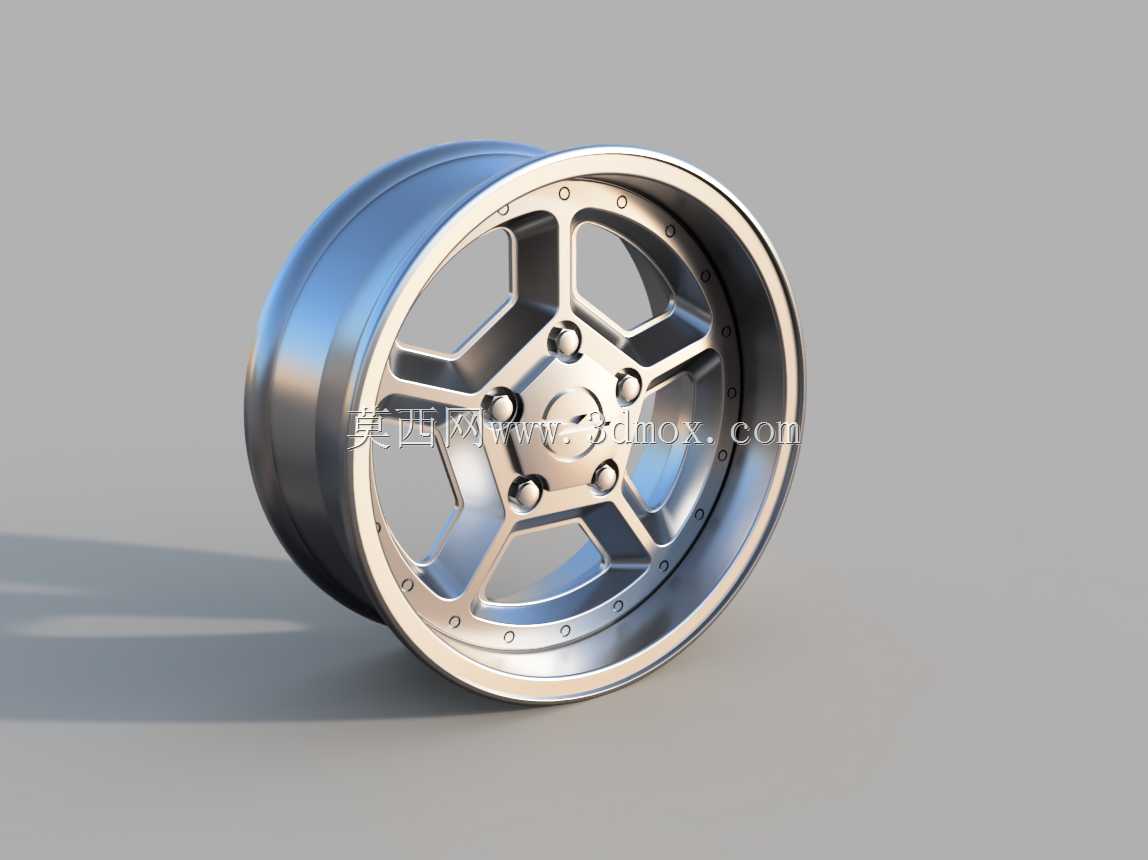

欧宝15英寸改装五辐轮辋结构

　　该轮辋结构面向欧宝乘用车改装场景，也可用于比例模型车、底盘展示件、轮胎装配教学件以及轮端结构方案验证。轮辋本体采用15英寸规格，整体围绕小排量欧宝车型的复古改装需求展开，造型延续经典五辐布局，辐条从中心安装座向外缘轮唇放射，正面开口较大，能够露出制动盘、制动鼓与轮毂安装区域，兼顾视觉辨识度和制动区域散热空间。

　　从实际装车边界看，轮辋中心设置带品牌标识的轮毂盖区域，周围均布五个螺栓孔，用于与车轴法兰或制动鼓端面配合。建模时需要重点控制螺栓孔分布圆直径、中心孔直径、螺栓孔倒角以及安装面平面度，这些尺寸直接决定车轮能否贴合车轴法兰。若中心孔过大，车轮会依靠螺栓承受定位载荷，长期行驶容易出现孔位磨损；若中心孔过小，则无法顺利套入轴头。安装面附近保留了足够的接触宽度，可保证螺母压紧后载荷均匀传递，避免轮辐根部出现局部应力集中。

　　轮辋外侧采用较宽的平直轮唇，轮缘轮廓带有连续过渡圆角，既用于轮胎胎圈就位，也能在低气压或侧向受力时限制胎圈脱开。桶身部分向后延伸形成轮辋深度，内侧需要留出制动鼓、转向节、螺栓端部以及平衡块空间。对于老式欧宝后驱或小型乘用车平台，制动部件外形紧凑，但改装轮辋仍需校核偏距：偏距过小会让轮距加宽，轮胎可能外抛至翼子板之外；偏距过大则会使轮辋向内靠近悬架和制动部件，转向极限位置容易发生干涉。

　　五根辐条采用宽厚截面，从中心座向轮辋内壁逐渐展开，根部过渡圆弧明显。这种设计不是单纯追求外观，而是把车辆起步、制动和转弯时产生的弯矩从螺栓安装区传递到整个轮圈。辐条之间的大窗口便于清洁制动粉尘，也让空气能够流经制动鼓表面。对于模型或展示用途，窗口轮廓还能降低实体打印或机加工时的材料封闭面积，便于观察内部结构。

　　轮辋槽底、胎圈座和轮缘凸峰需要按照轮胎装配逻辑建立。胎圈座应保持近似圆柱面，局部设置凸起结构，使轮胎充气后胎圈卡入到位；槽底区域提供轮胎拆装时的退让空间，维修人员可先将一侧胎圈压入槽内，再从另一侧撬出轮胎。若三维结构忽略槽底深度，外观虽然接近完整轮辋，但实际装配轮胎时会表现为无法落位或拆卸困难。

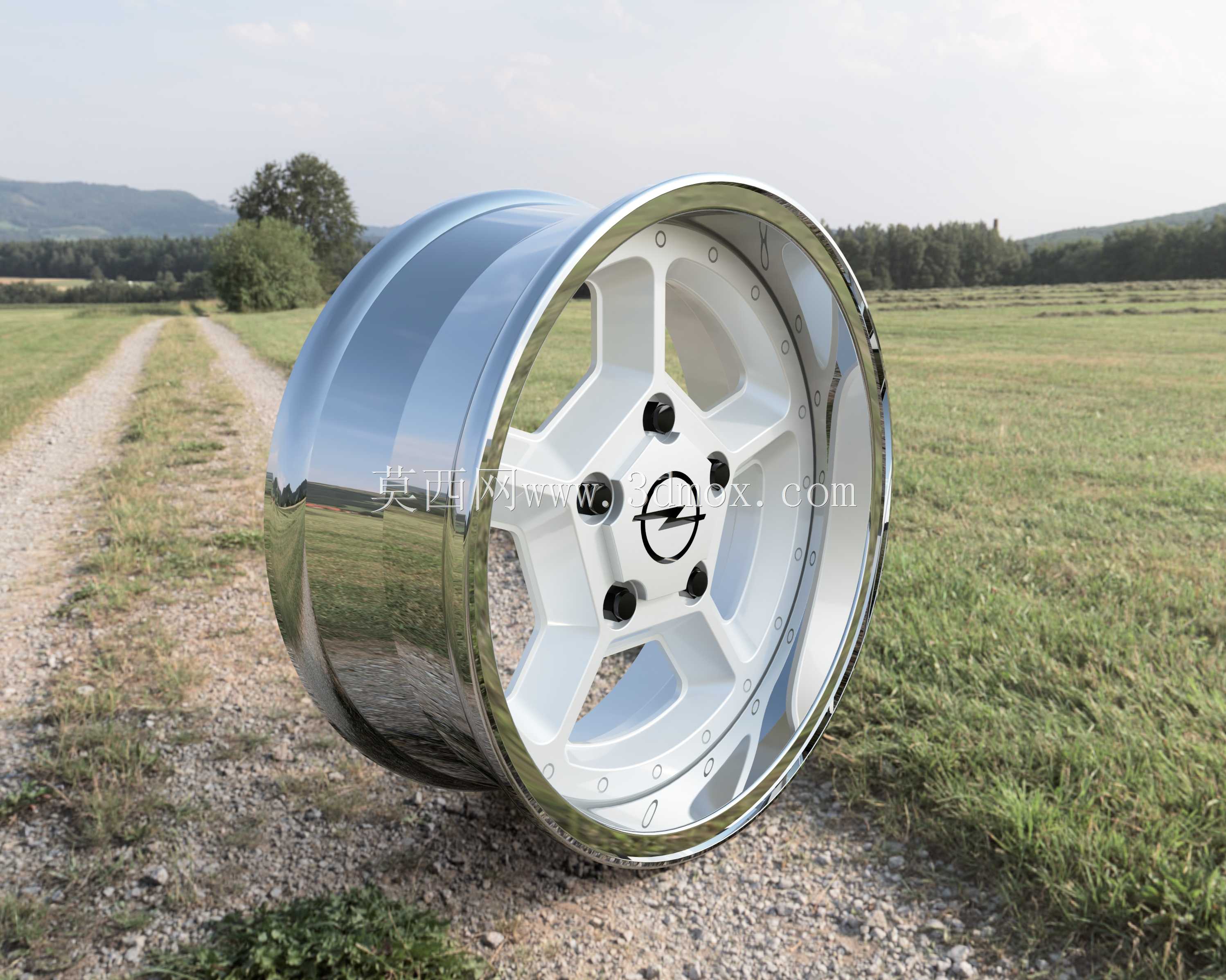

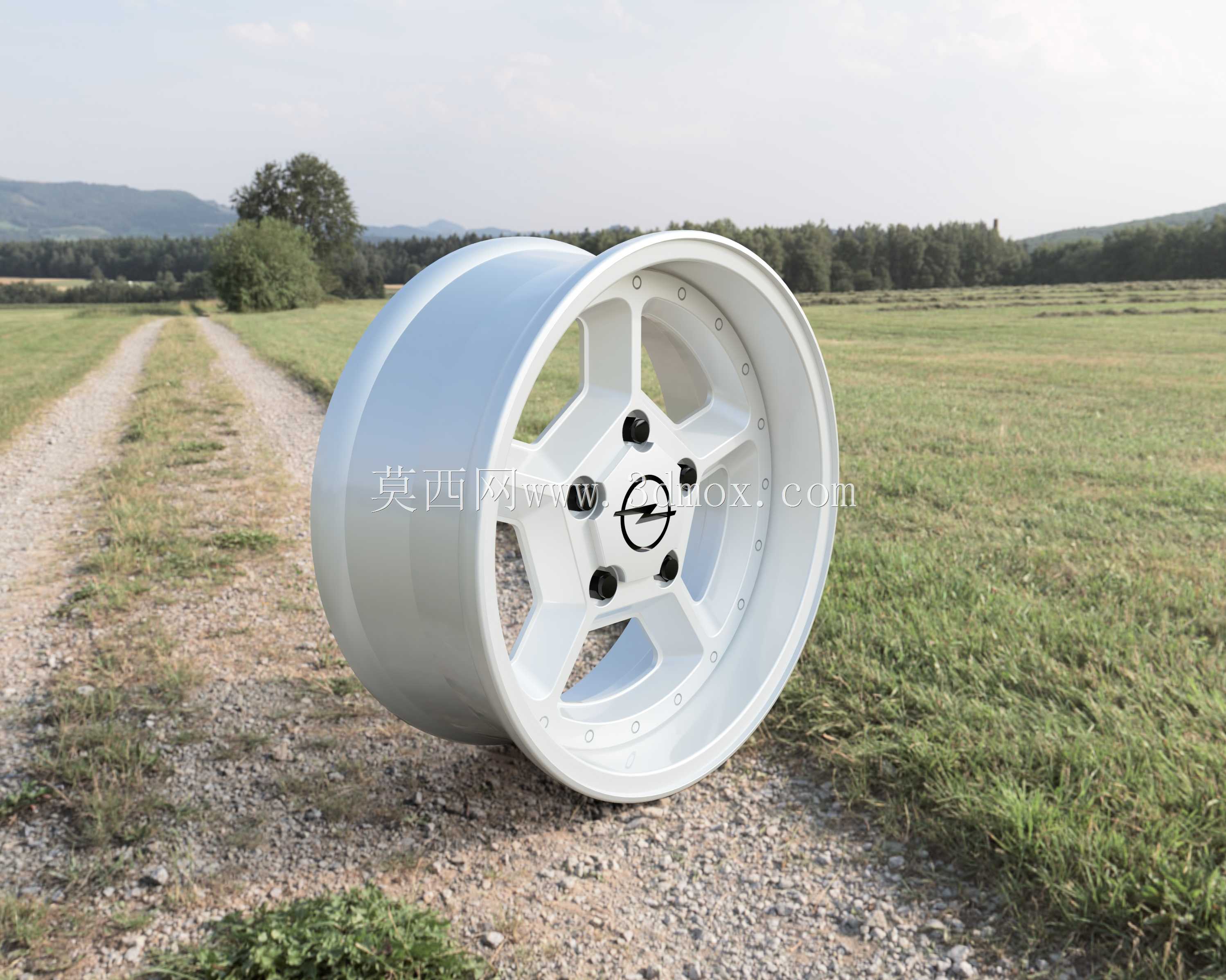

　　外形处理上，轮辋正面为浅色涂装效果，轮唇外缘、辐条侧面和螺栓孔周围保留了较清晰的棱线与圆角关系。轮唇外沿可见一圈细密的装配固定点，适合表现两片式或仿两片式改装轮圈的结构特征。中心盖区域略低于辐条正面，能够保护标识面，同时避免轮毂盖与螺栓头部发生高度冲突。螺栓孔周围做沉台处理，使螺母或螺栓头压紧后不突出于辐条表面。

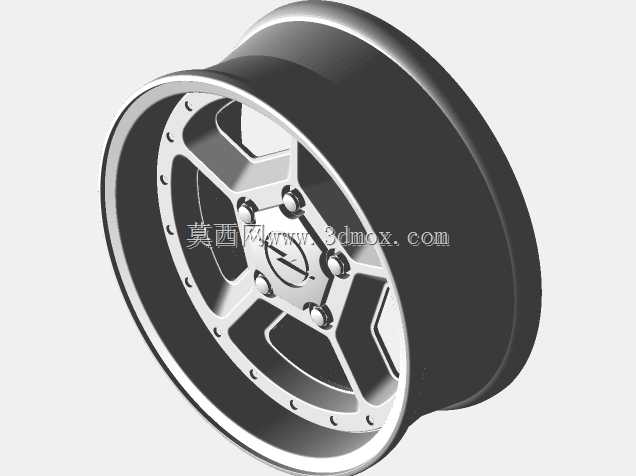

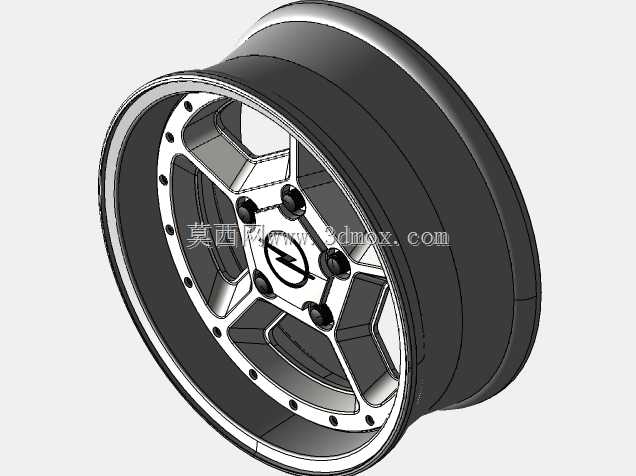

　　在三维建模过程中，可先以旋转方式建立轮辋桶身、胎圈座、轮缘和槽底，再绘制单根辐条轮廓并通过圆周阵列完成五辐布局。螺栓孔、窗口和中心孔适合用切除特征完成，阵列数量与角度必须保持一致。轮辐根部与轮辋内壁交接处不应做成尖锐直角，应采用圆角或变厚度过渡，以反映铸造或锻造铝合金轮辋的真实工艺。对于需要进行有限元校核的场景，可在螺栓孔安装面施加约束，在轮辋胎圈座区域施加径向载荷与侧向载荷，观察辐条根部、窗口转角和轮唇过渡区的应力分布。

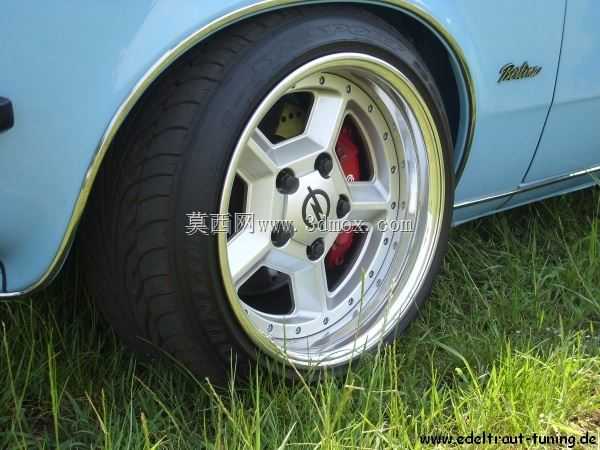

　　应用到改装设计时，该轮辋适合搭配扁平比适中的轮胎，用于恢复老式欧宝车型的经典运动外观。选型时不能只看直径，还需同时确认轮辋宽度、偏距、中心孔、孔数和螺栓分布圆。轮辋宽度决定轮胎可安装范围，偏距决定轮辋相对车轴法兰的内外位置，中心孔决定定位方式。若用于模型制作，则可按实车比例缩放，但螺栓孔、轮缘厚度和辐条圆角不宜无限制缩小，否则会影响小尺寸件的强度和外观细节。

　　整体结构把外观造型、轮胎装配、螺栓固定、制动避让和载荷传递集中在同一个轮辋零件中，适合作为汽车底盘轮端设计、改装轮毂建模、装配干涉检查以及比例车辆制作的参考结构。
