三瓣式曲面扇叶送风结构设计

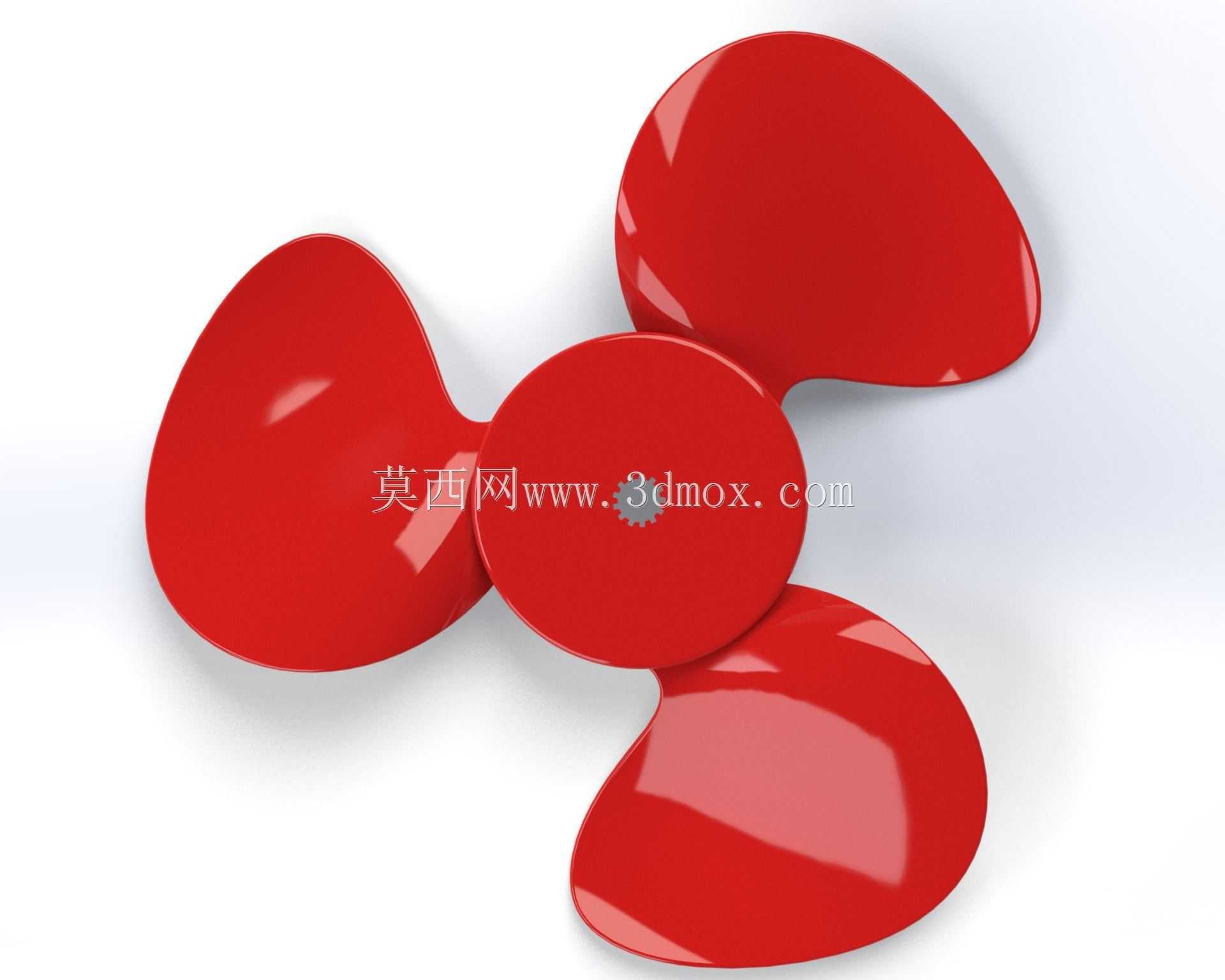

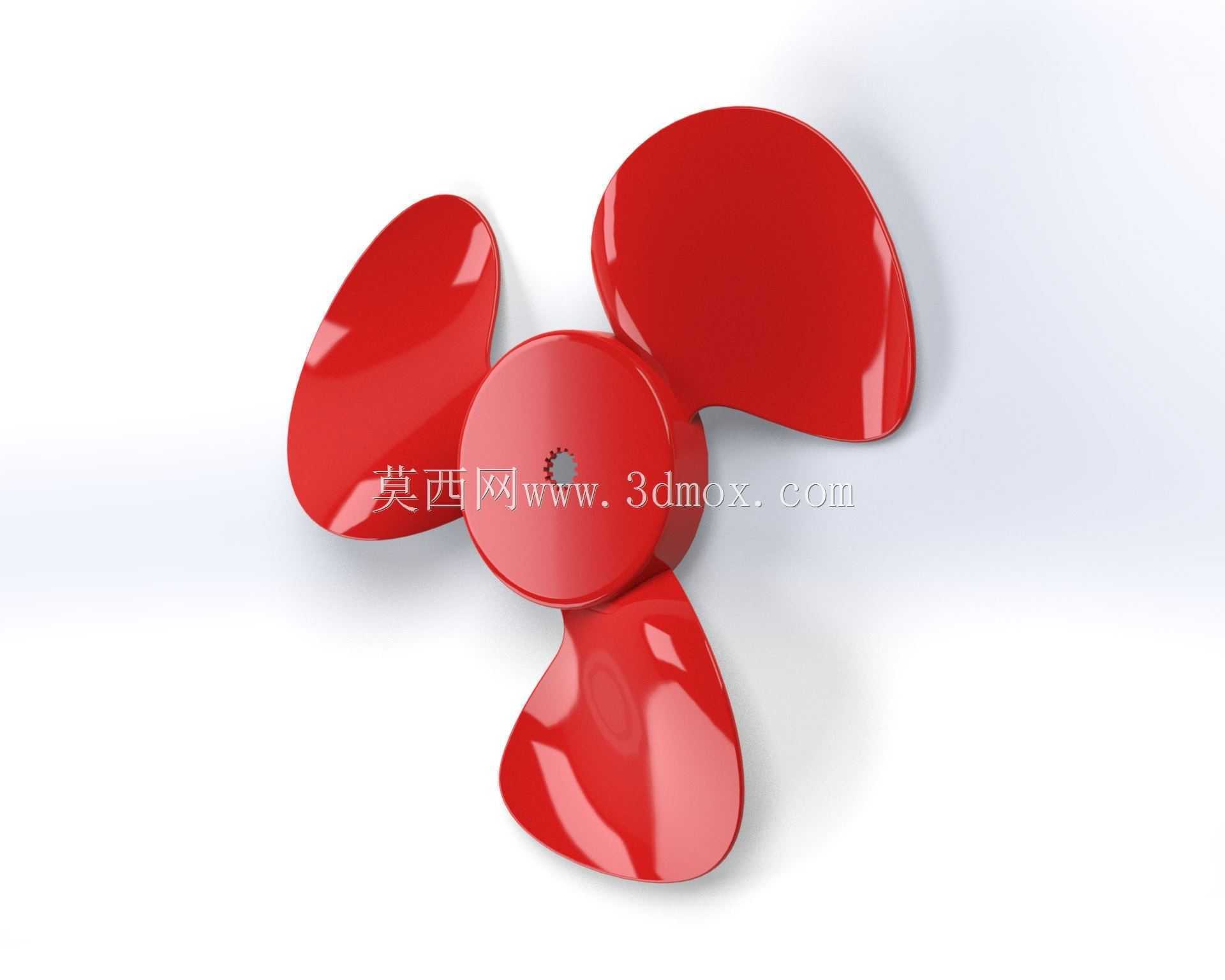

　　日常接触的台扇、落地扇、桌面循环扇乃至部分工业岗位送风设备里，这类三瓣式曲面扇叶是应用占比极高的核心送风部件，区别于传统等距平直叶片，它的曲面弧度是经过多轮流场迭代调整的，核心目标是在同等转速下获得更均匀的出风覆盖，同时降低叶片切割空气产生的紊流噪音。从安装边界来看，这类扇叶的中心轮毂做了标准化的轴孔适配设计，常规适配直径6mm到8mm的电机输出轴，轮毂端面预留的紧定螺丝位可以保证扇叶和电机轴同步旋转不打滑，整体旋转外径根据适配机型不同覆盖200mm到400mm区间，安装时需要保证扇叶和前后网罩的径向间隙不小于15mm，避免高速旋转时叶片形变蹭到网罩引发故障。设计这类扇叶的时候，首先要考虑的是叶片的扭角分布，

　　从叶根到叶尖的扭角是逐步递减的，叶根位置扭角偏大是为了弥补靠近轮毂处线速度不足的问题，让靠近中心区域的空气也能被有效推动，叶尖位置扭角收小则是为了降低叶尖的涡流损耗，减少能量浪费，同时避免叶尖线速度过高带来的风切噪音。三个叶片采用120度等角分布的布局，相比四叶或者五叶结构，它的动平衡调校难度更低，单叶片的结构强度冗余更高，即使长期在最高转速下运行，叶片根部的应力集中系数也能控制在安全阈值内，不容易出现根部断裂的问题。叶片的曲面过渡全程做了圆角处理，没有尖锐的棱角，一方面是降低空气流动的阻力，另一方面也能避免生产过程中脱模时出现应力痕，同时日常清洁时不容易划伤手部。实际应用场景里，这类扇叶不仅适配家用送风设备，

　　在一些小型设备的散热风道里也能看到同结构的应用，比如小型机柜的散热排风、工业控制柜的顶部通风，只是尺寸会根据通风量需求做等比例缩放，材质上家用场景多采用ABS或者PP注塑成型，工业场景如果需要更高的耐温或者抗老化性能，会改用PA加玻纤的材质，保证在40到60度的长期运行环境下不会出现形变。设计过程中需要重点校核的是叶片的固有频率，要让扇叶的固有频率避开常用转速区间的振动频率，防止出现共振引发的整机抖动，尤其是搭配不同转速的电机时，需要对应调整叶片的壁厚分布，常规家用款的叶片壁厚从叶根的3.5mm逐步过渡到叶尖的2mm，既保证结构强度，也能控制整体重量，降低电机的启动负载。扇叶中心的轮毂位置做了凹陷的加强筋设计，

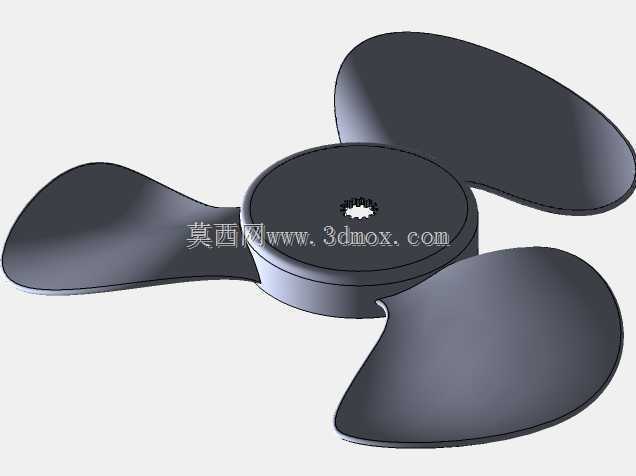

　　和电机轴配合的轴孔长度不小于15mm，保证配合长度足够，不会因为轴孔配合过短出现运行时扇叶偏摆的问题，轮毂表面的同心圆纹理一方面是注塑时的工艺需要，减少轮毂表面的缩痕，另一方面也能在动平衡调校时作为配重块的粘贴定位基准，提升动平衡调校的效率。从送风特性来看，这类三瓣曲面扇叶的出风是呈锥形扩散的，有效送风距离在3米左右，出风的紊流度比平直叶片低30%左右，吹到人体表面不会有生硬的风感，更适合长时间近距离使用的场景，比如桌面工位的送风、卧室夜间的送风，不会因为直吹带来不适感。在做三维建模的时候，叶片的曲面构建需要先绘制不同截面的翼型曲线，再通过放样生成连续的曲面，之后对曲面的曲率做连续性检查，保证整个叶片表面没有曲率突变的位置，避免后续流体仿真时出现计算误差，同时也能保证注塑成型时的料流顺畅，不会出现填充不满或者熔接痕的问题。
