手动式侧向抽芯推合模具结构设计

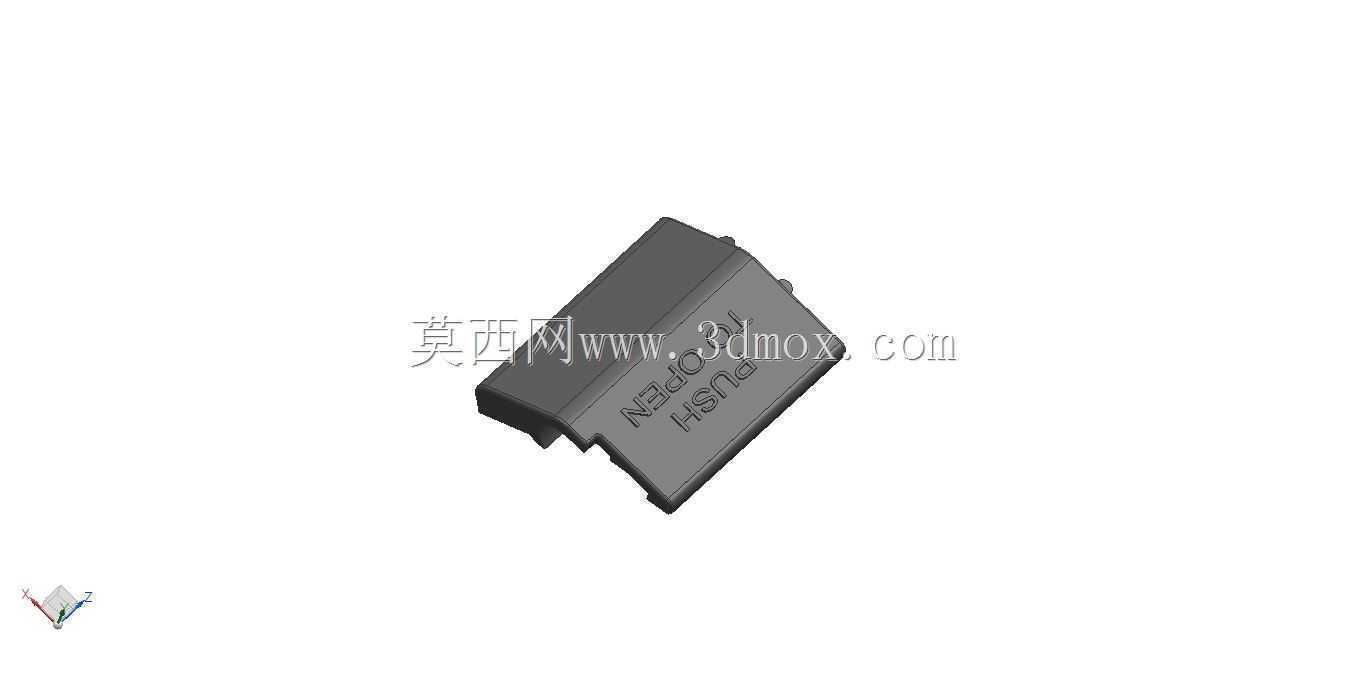

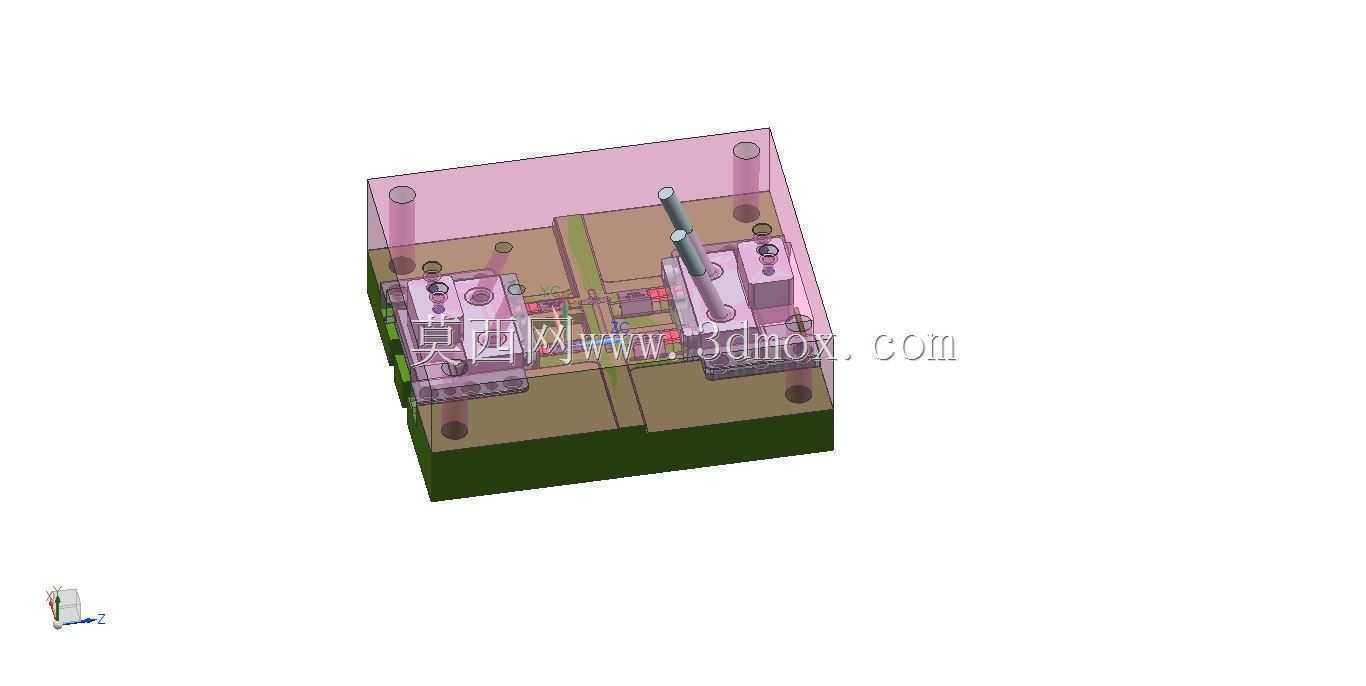

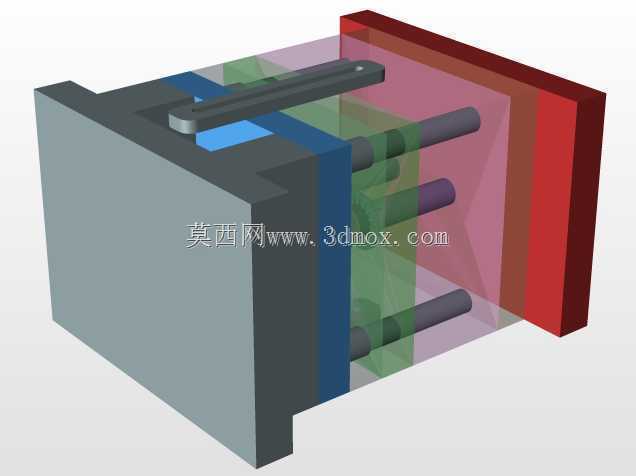

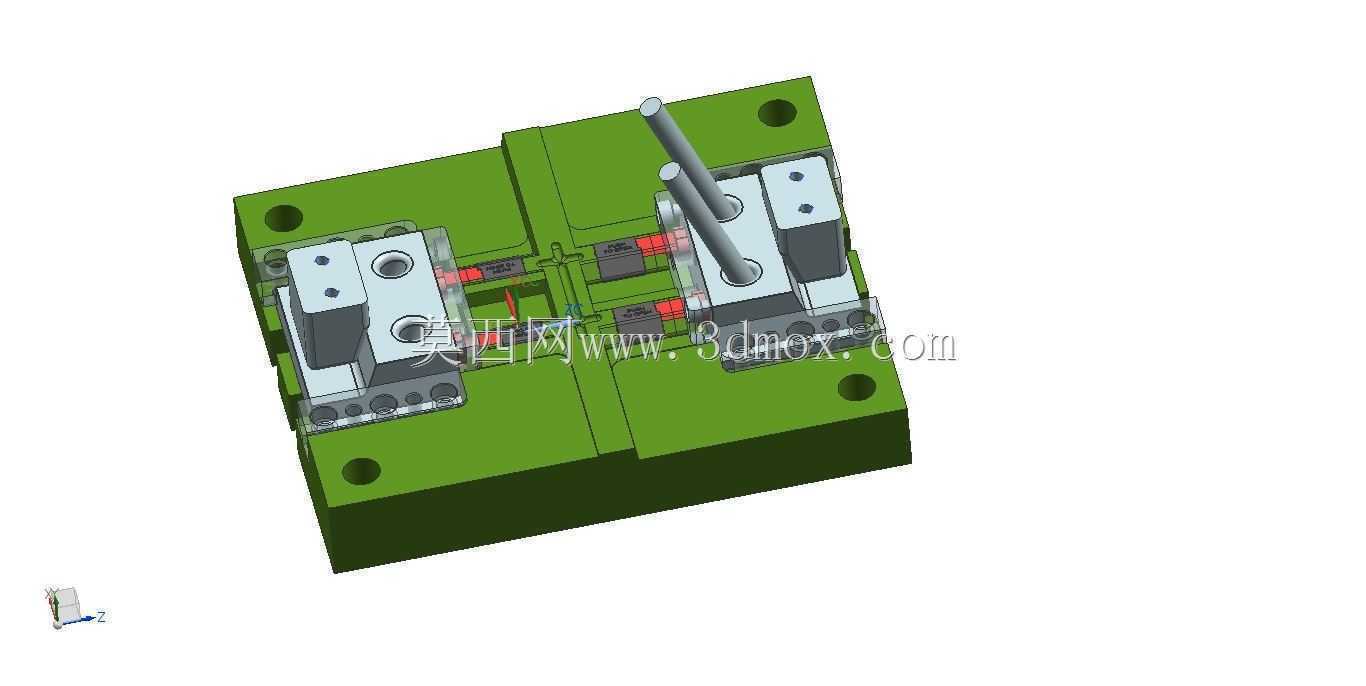

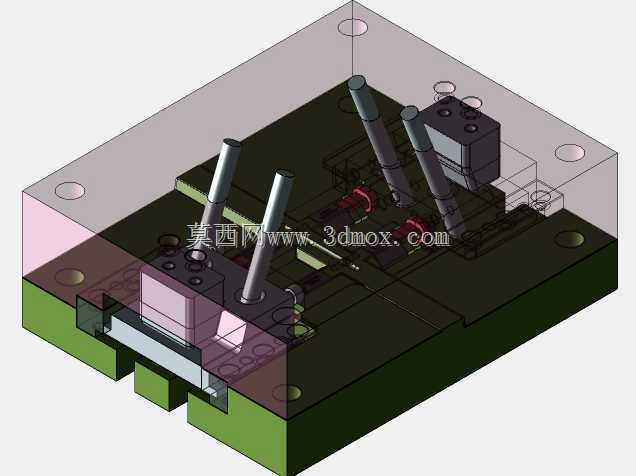

　　这套推合模具主要面向小批量精密塑件的成型后二次合模压装工序，也可直接用于带侧向凹凸特征的小型注塑件生产场景，在消费电子小型结构件、家电接插件、精密仪器塑料卡扣类零件的加工环节中，这类带手动抽芯的推合结构应用十分普遍，尤其适配没有配置自动化液压抽芯系统的小型立式注塑机，或是车间内小批量试模、样件试制的作业场景，不需要额外外接液压或气动动力源，操作人员通过扳动模具上的操作手柄即可完成侧抽芯动作，对车间配套动力条件的要求极低，换模调试的流程也更简便。从结构功能上看，整套模具分为上下两个模体基准部分，下模体作为整个结构的安装基准，预留了与机台工作台连接的固定孔位，四个角位的安装孔位置公差控制在±0.02mm范围内，可直接适配常规15吨级小型立式注塑机的工作台T型槽间距，不需要额外加工过渡转接板。上模部分设置了两组对称的侧型芯滑块组件，滑块与下模导轨的配合面采用了斜度1:50的燕尾槽结构，既可以保证滑块滑动过程中的导向精度，避免长期使用后出现配合间隙导致的飞边问题，又能在合模状态下承受注塑过程中的型腔内压力，不会出现滑块后退移位的问题。操作手柄与滑块驱动拨杆直接连接，扳动手柄时可通过拨杆带动两侧滑块同步完成抽芯与复位动作，相比单滑块单独操作的结构，这套同步驱动结构能有效避免两侧抽芯动作不同步导致的塑件拉伤、变形问题，抽芯行程控制在12mm，刚好覆盖塑件侧向卡扣的倒扣深度，不会因为行程过大造成模具整体尺寸冗余。

　　设计过程中优先考虑了模具的拆装维护便利性，所有成型镶块都采用了螺钉固定的镶拼式结构，当某一位置的成型面出现磨损或需要调整塑件尺寸时，不需要将整个模架从机台上拆下，只需要松开对应镶块的固定螺钉即可完成更换，大幅降低了模具的维护成本。模体的合模定位依靠四个角位设置的导柱导套组件实现，导柱采用20Cr材质渗碳淬火处理，表面硬度达到HRC58-62，导套内部设置了储油槽，日常生产中只需要每班加注一次润滑脂即可保证导柱导套的顺畅滑动，避免出现拉毛、卡滞问题。在成型区域的周边，设置了多组复位弹簧与限位螺钉，开模过程中弹簧可以推动上模体与下模体平稳分离，限位螺钉则控制开模距离保持在80mm，刚好留出足够的取件空间，

　　同时避免开模行程过大导致导柱从导套中脱出，影响下次合模的定位精度。模具的整体外形尺寸控制在220mm×180mm×160mm范围内，整体重量不超过18kg，两名操作人员即可完成换模搬运作业，不需要借助起重设备，非常适合小型加工车间多品种小批量的生产模式。流道与浇口的设置采用了侧浇口结构，浇口位置选在塑件的非外观面，成型后浇口残留痕迹小，不需要额外进行大量的后处理打磨工作，浇口套的进料口尺寸适配标准注塑机喷嘴，可直接与常规机台匹配，不需要定制专用喷嘴配件。冷却水道的布置沿着成型镶块的周边环绕设置，水道直径为8mm，进出水接头设置在模具的后侧，不会与操作手柄、取件空间产生干涉，生产过程中可以通过模温机接入冷却水，

　　将成型区域的温度稳定控制在合理区间，避免塑件出现冷却不均导致的翘曲、缩痕问题。整套结构没有复杂的非标定制零部件，所有标准件都采用市面通用的模具标准规格，包括内六角螺钉、复位弹簧、导柱导套、浇口套等配件，出现损坏时可以直接从五金市场采购替换，不需要单独定制加工，进一步降低了模具的全生命周期使用成本。在实际试模验证过程中，这套结构的操作循环时间可以控制在45秒以内，包括合模、注射、保压、冷却、开模、抽芯、取件、复位的全流程，对于日产量需求在500件以内的小批量订单来说，生产效率完全可以满足要求，同时因为不需要外接动力抽芯组件，模具的制造成本相比同规格液压抽芯模具降低40%左右，非常适合初创加工企业、样件试制车间使用。
