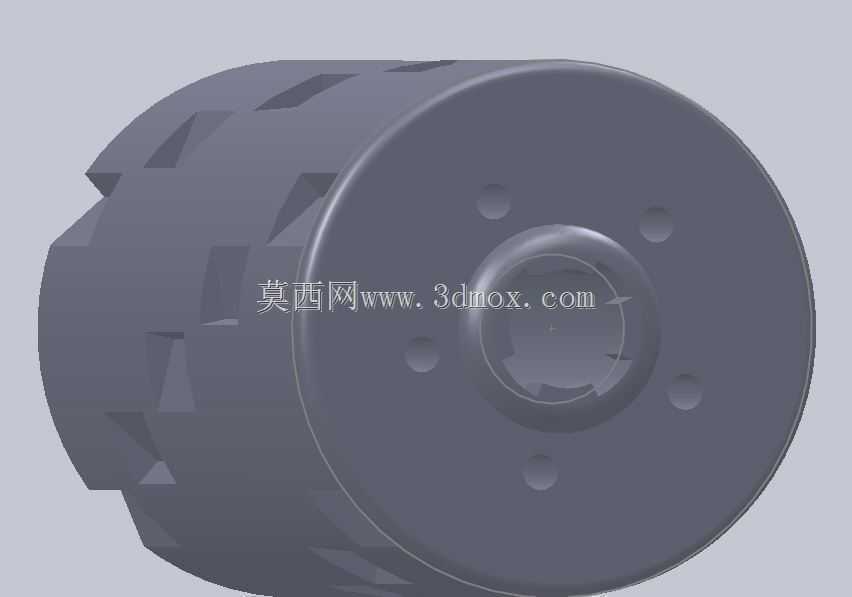

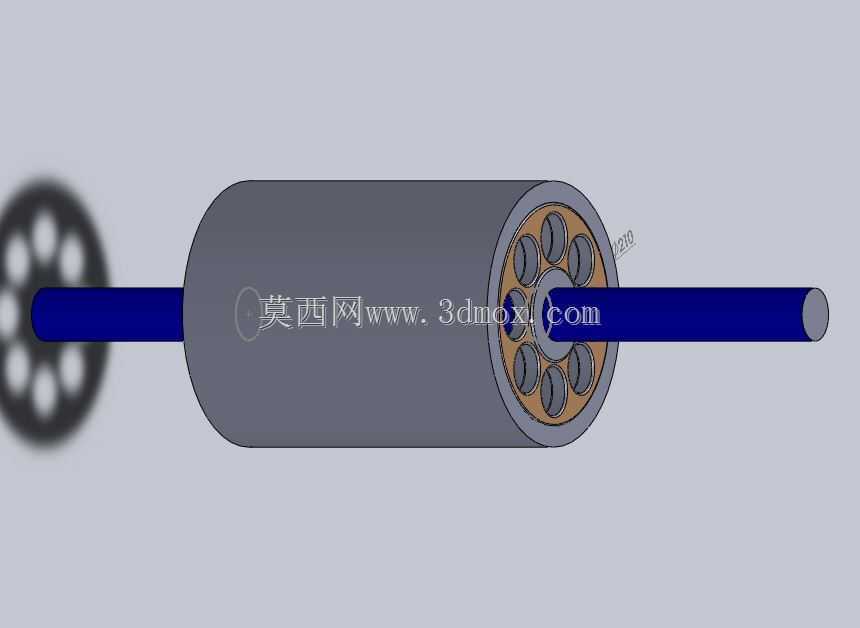

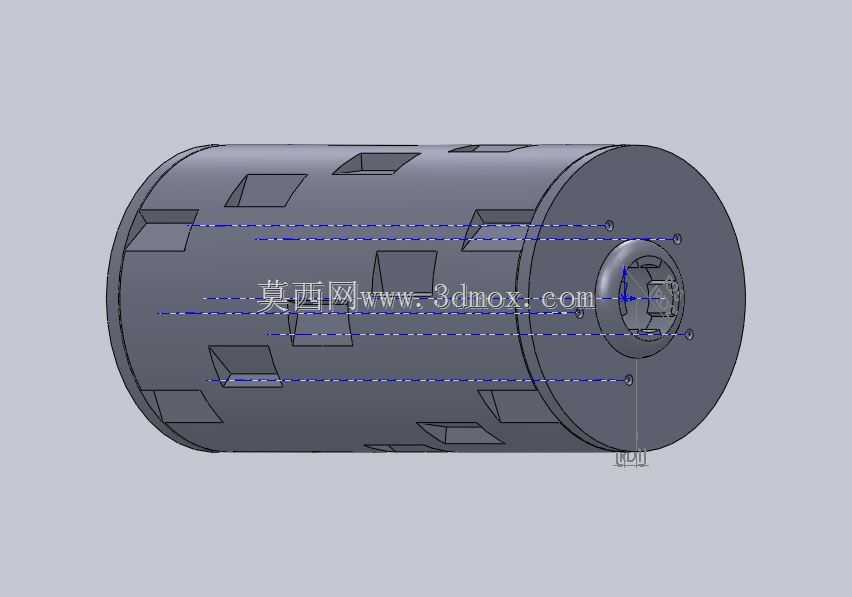

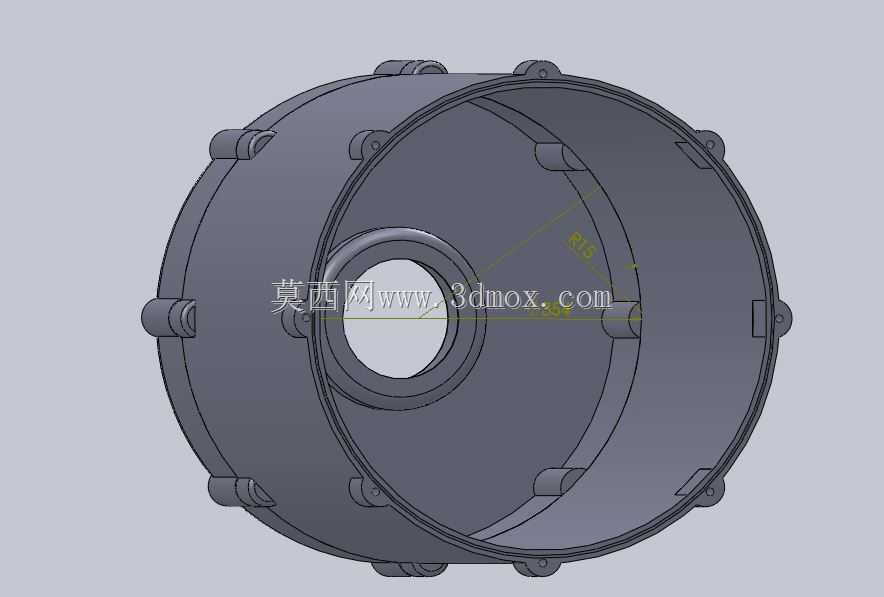

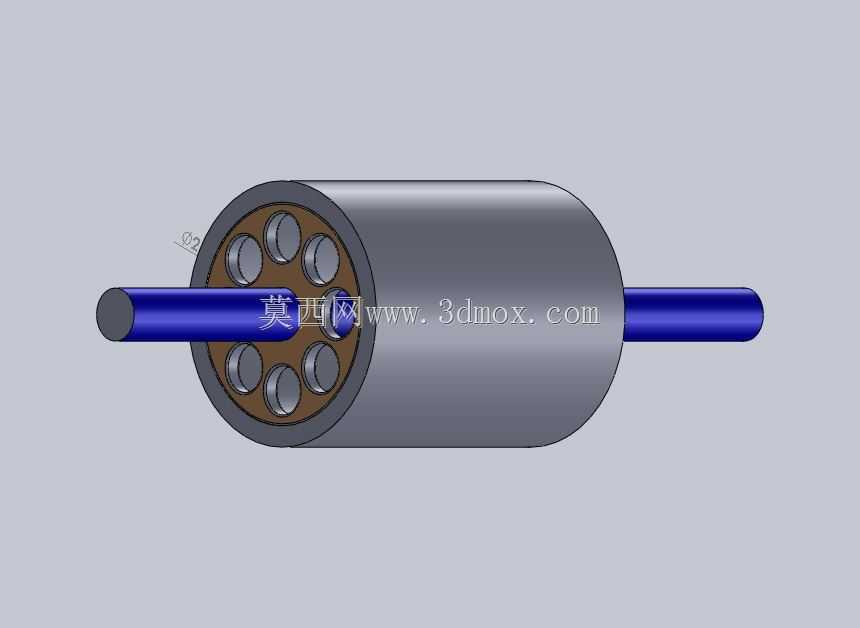

多凸柱环形发动机传动连接盘结构

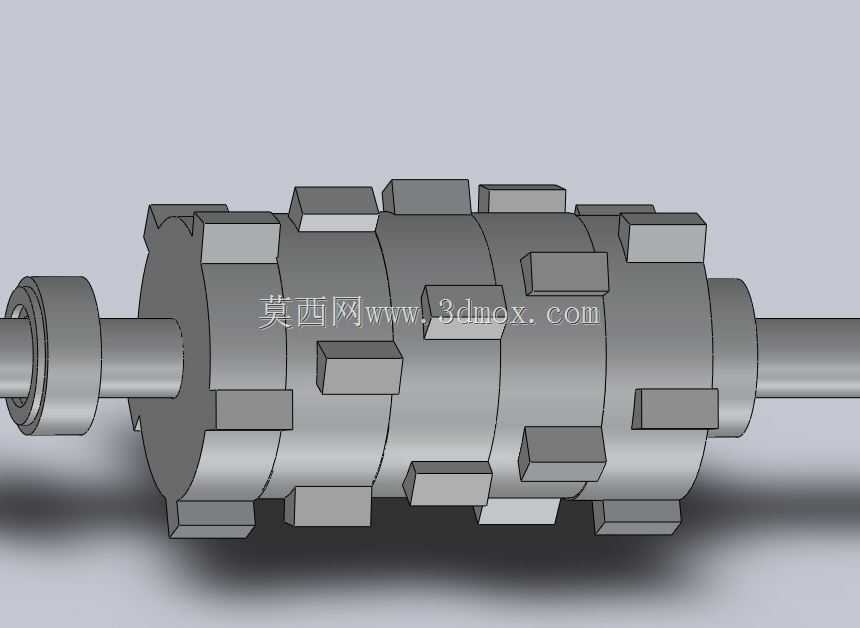

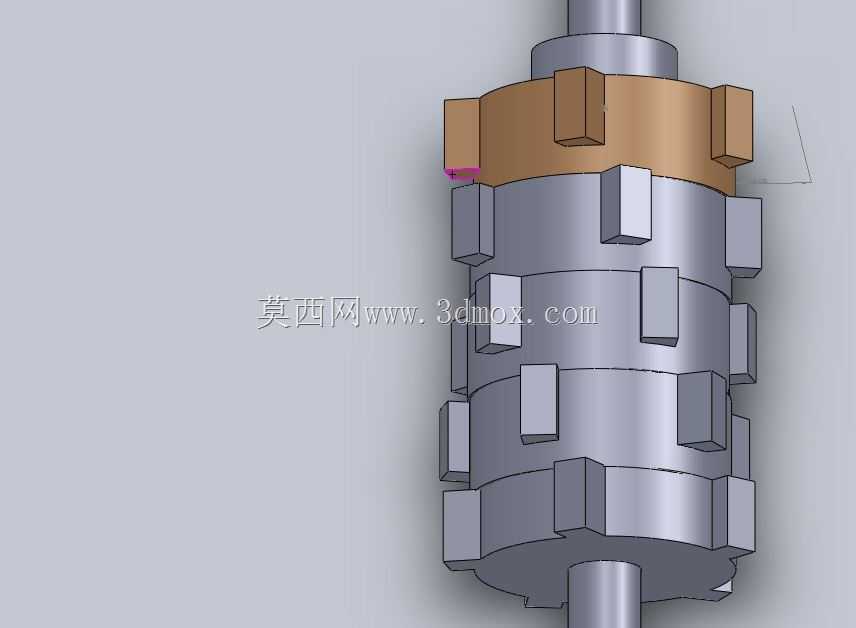

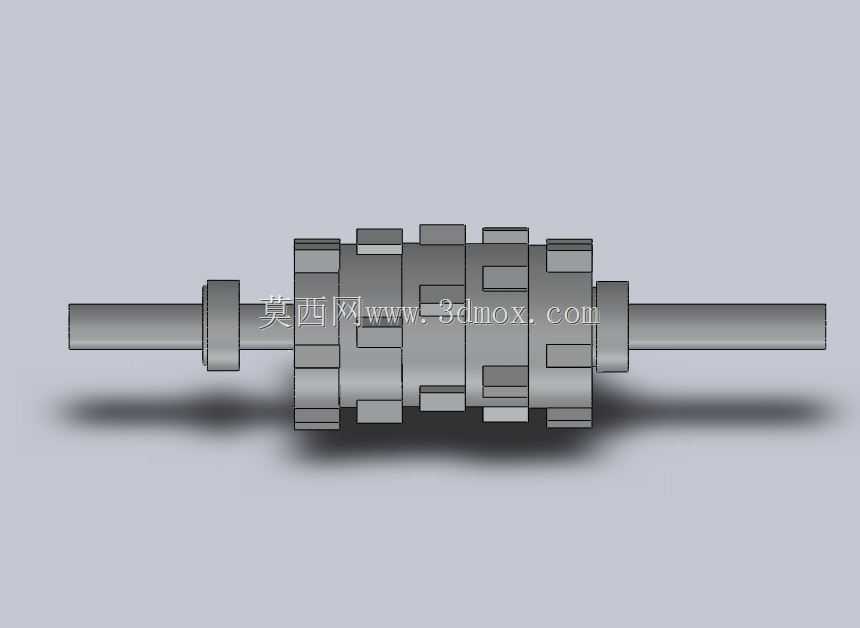

　　在往复式内燃机的动力传递链路中，这类带周向凸柱的环形盘件，多布置在气门正时驱动段与附件驱动轮系的衔接位置，区别于常规平键连接的带轮或链轮，周向均匀排布的圆柱凸柱，是为了嵌入对应从动件的定位孔位，实现无间隙的扭矩传递，避免键连接长期受交变载荷出现的键槽磨损、滚键问题，尤其适配小排量高转速发动机的配气机构驱动场景，高转速下的传动回差会直接影响气门开闭正时精度，进而造成充气效率下降、排放超标等问题。

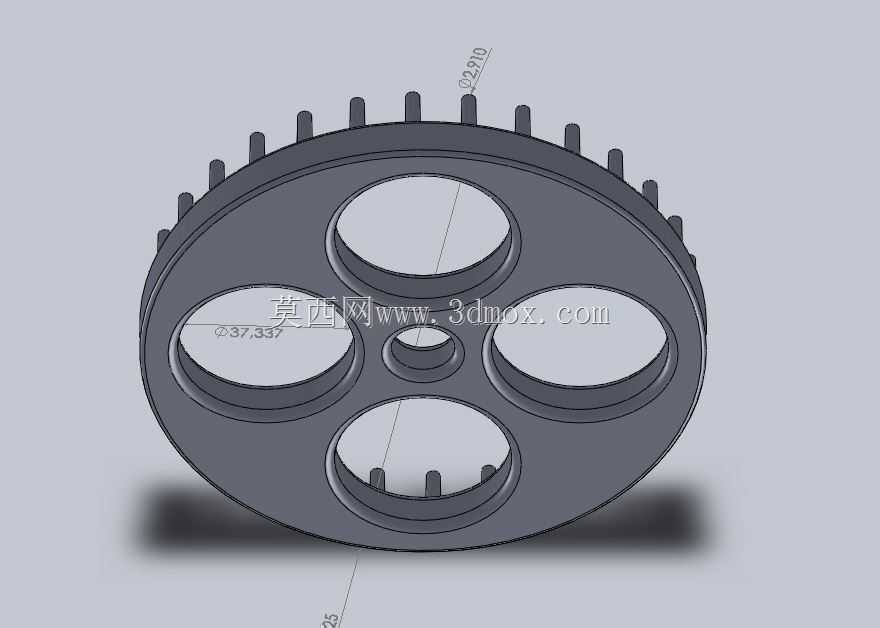

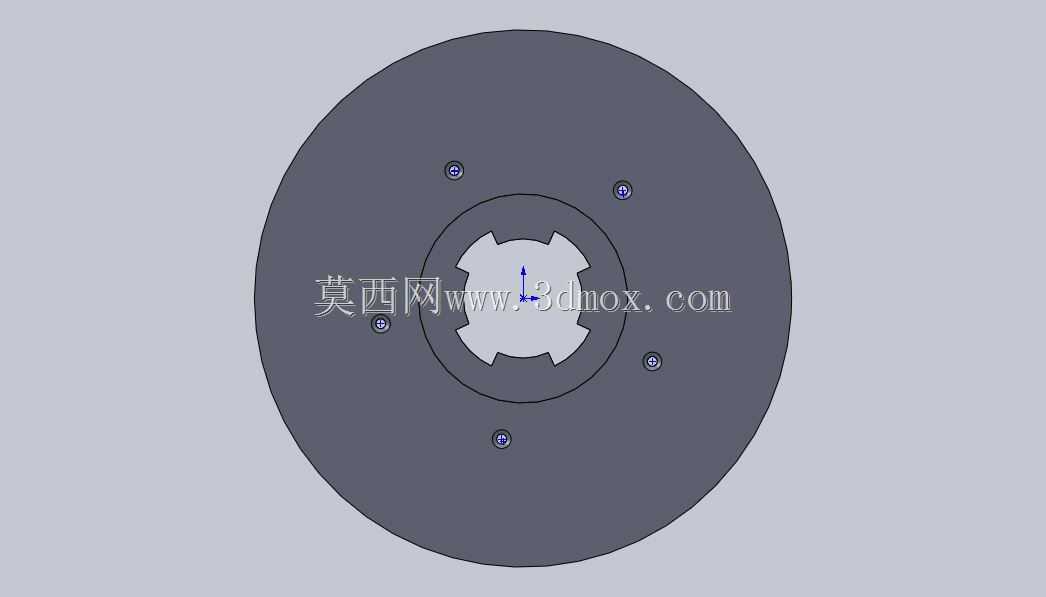

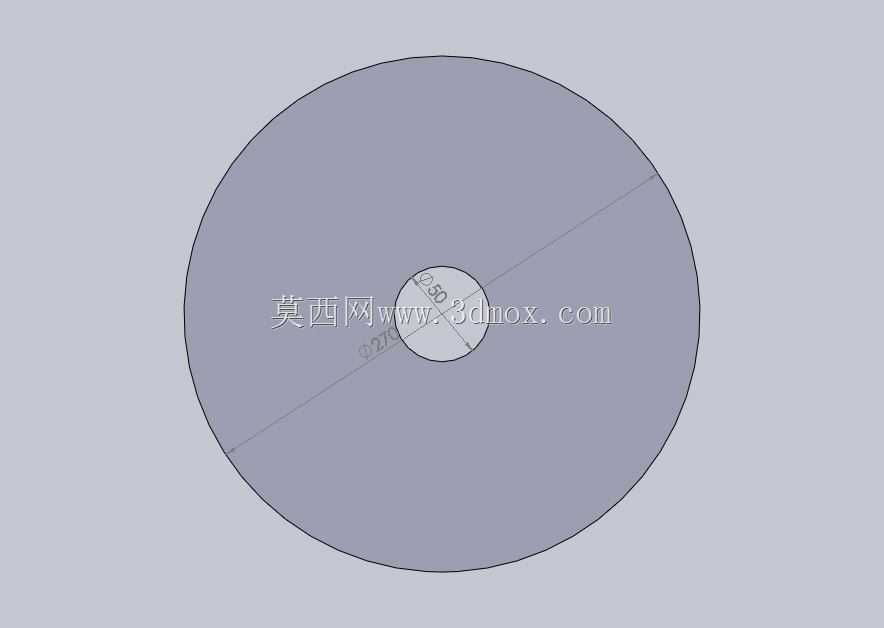

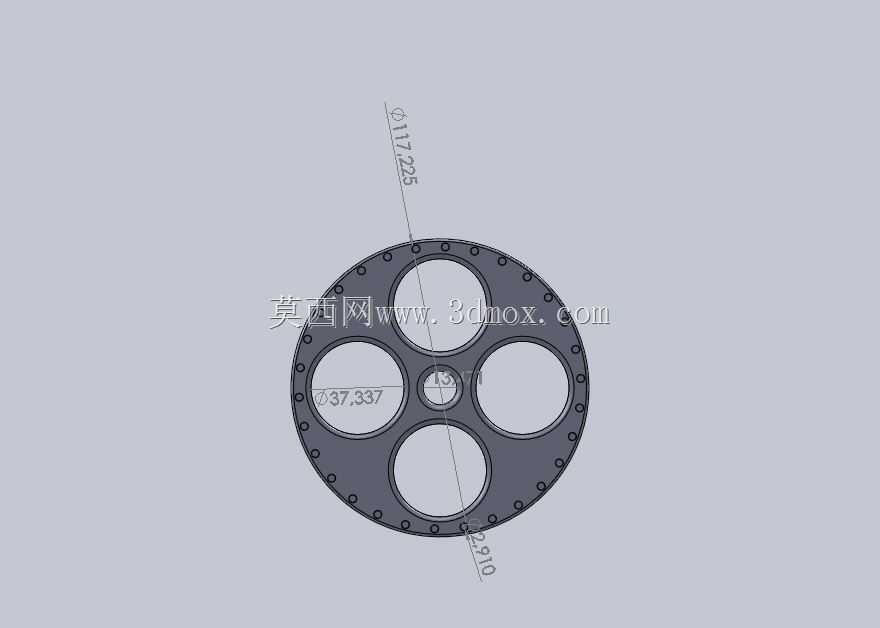

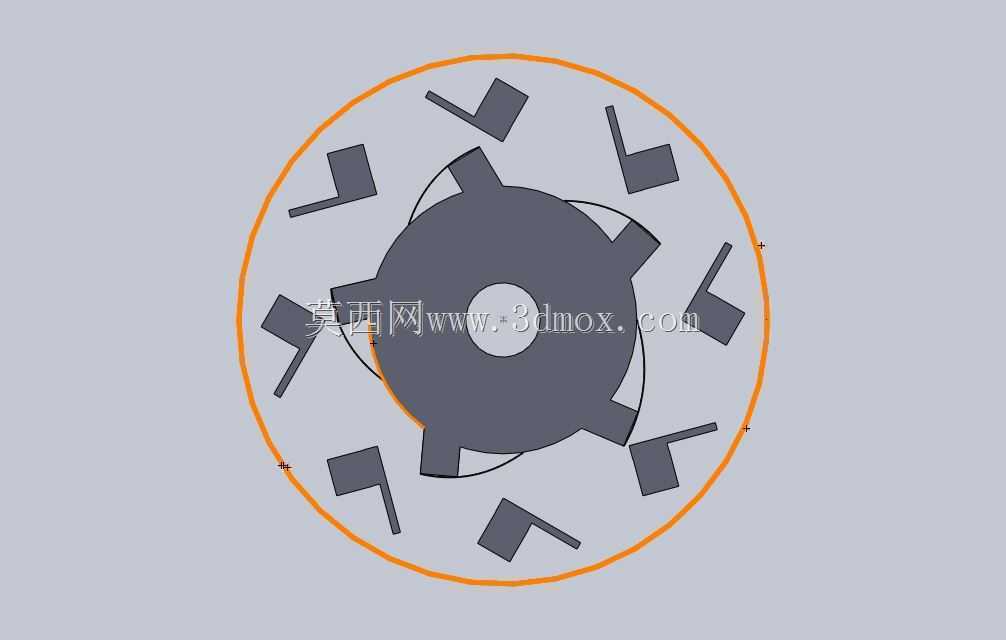

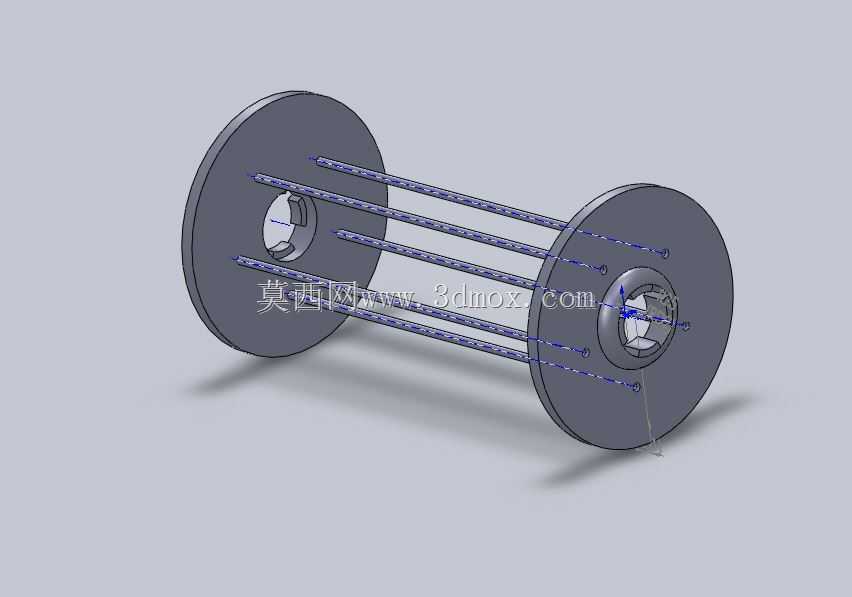

　　从结构设计逻辑来看，盘体采用环形镂空布局，中心区域预留的大尺寸通孔是为了避让发动机曲轴前端的输出轴段，三个均匀分布的扇形镂空槽，一方面是为了降低盘件自身的转动惯量，高转速工况下转动惯量过大会增加曲轴启动阻力与加速过程的惯量损耗，另一方面也能为前端轮系的润滑脂飞溅、散热留出流通通道，避免盘件背面长期积留油污造成凸柱卡滞。周向凸柱的高度与直径经过匹配计算，凸柱直径与嵌入孔的间隙控制在0.02-0.05mm区间，既保证装配时的顺利导入，又能限制传动过程中的径向窜动，凸柱根部做了R0.8的圆角过渡，避免应力集中造成凸柱从根部断裂——这类断裂故障在台架试验中多出现于发动机急加速急减速的交变载荷工况，圆角过渡能将根部应力峰值降低40%以上。

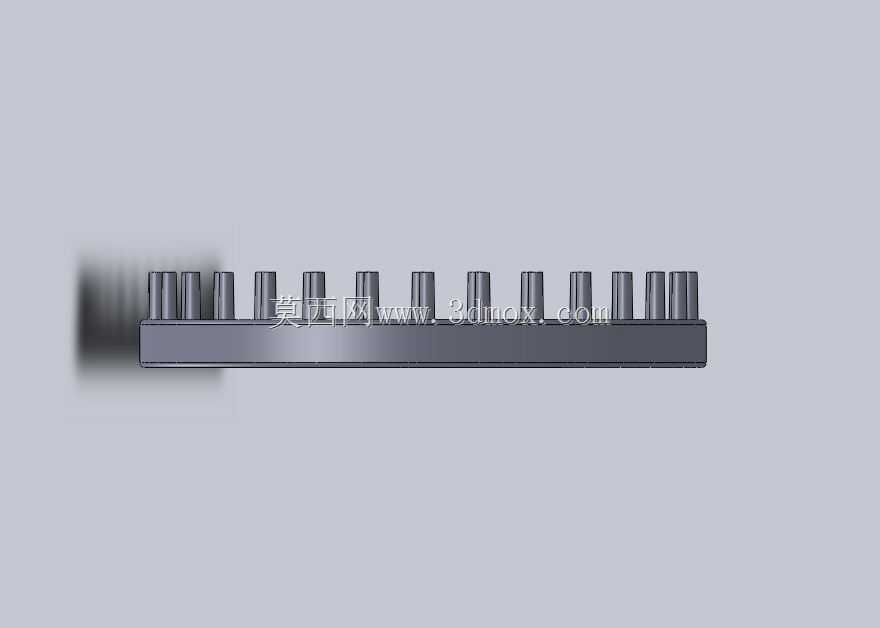

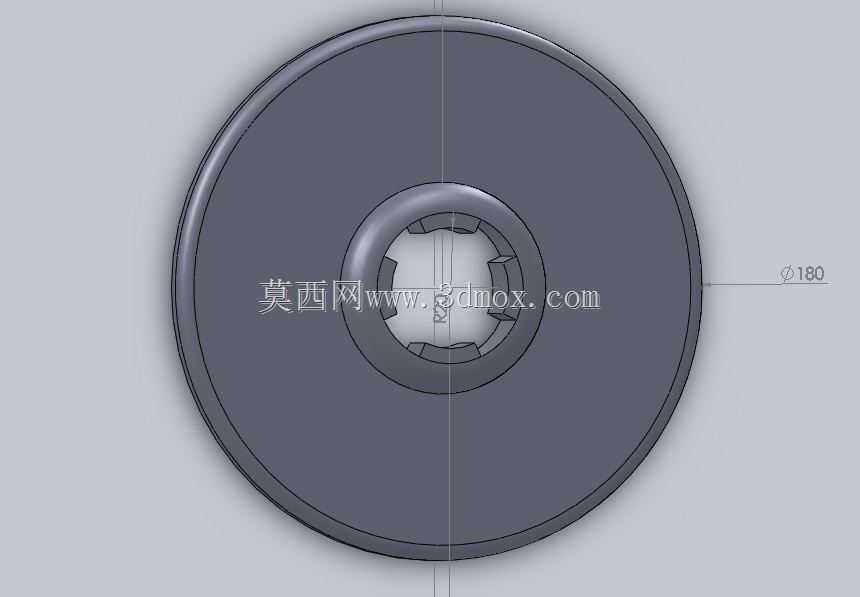

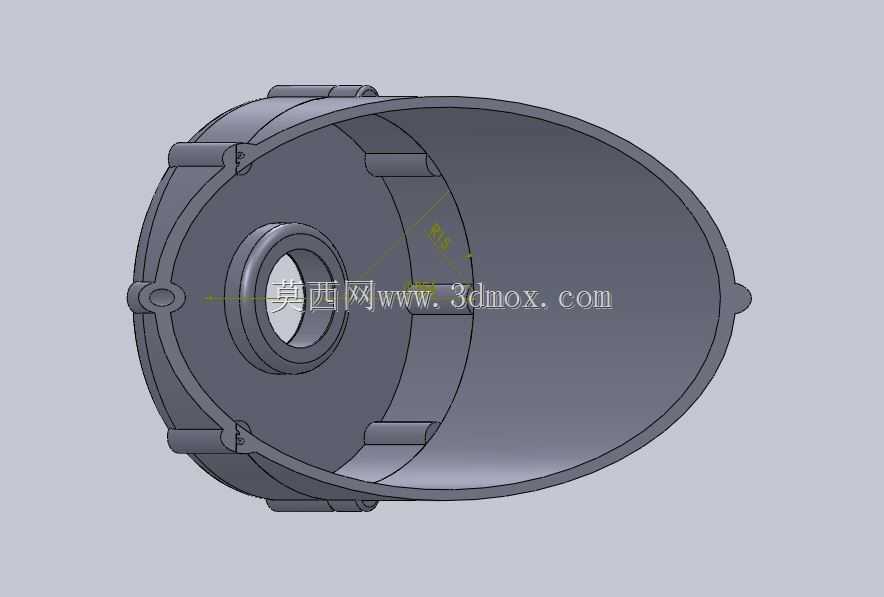

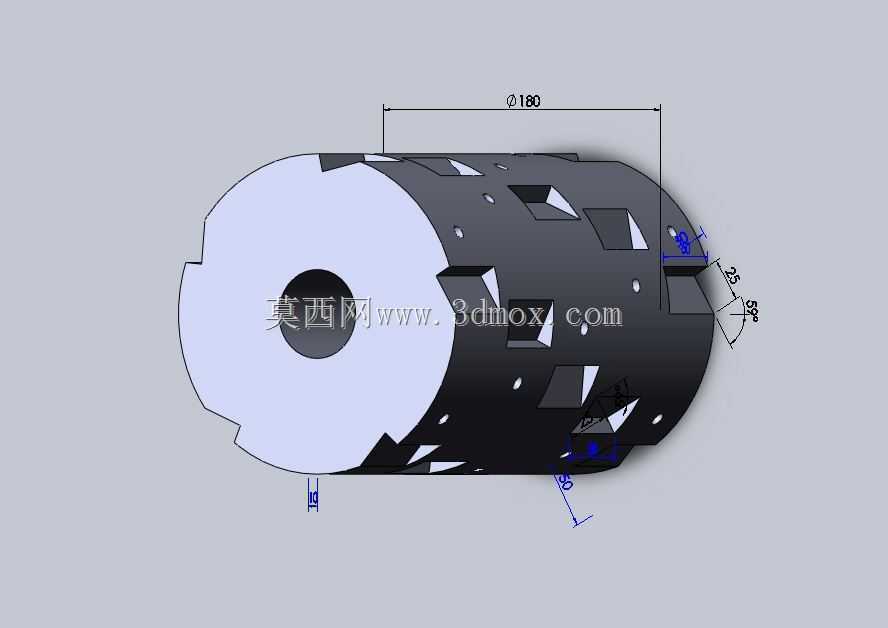

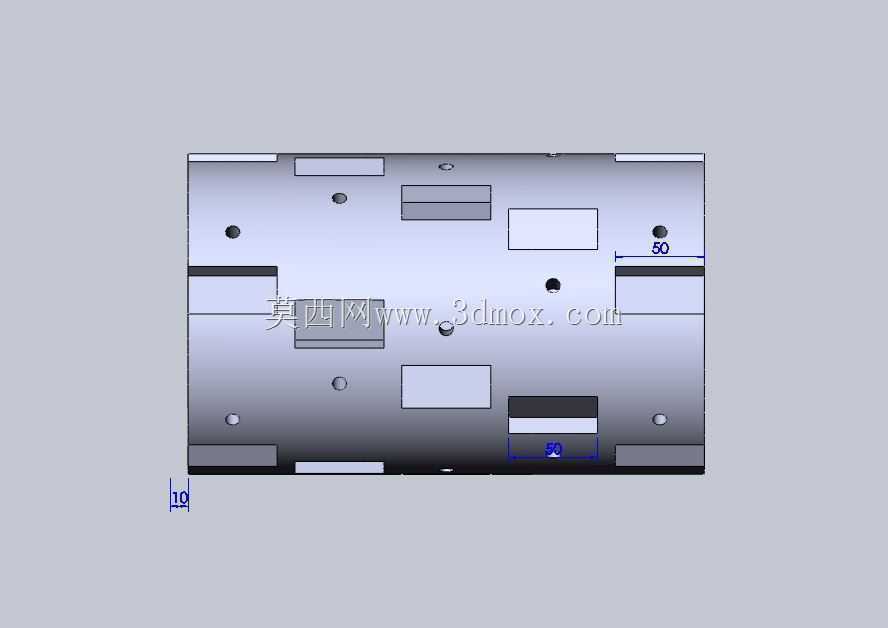

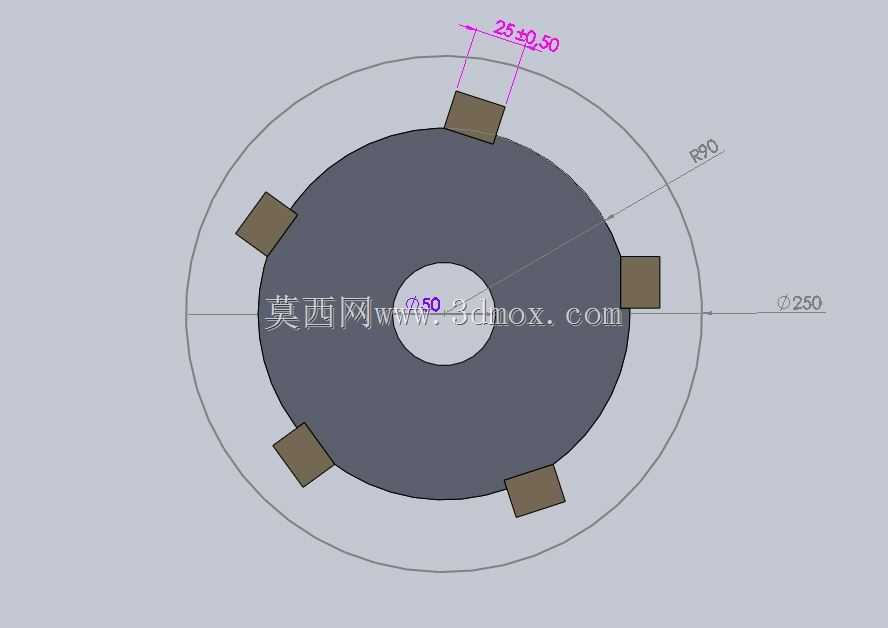

　　实际安装时，盘体的轴向定位依靠背面的止口台阶与安装基准面贴合，止口的配合公差选H7/h6的小间隙配合，保证盘体与安装轴的同轴度控制在0.03mm以内，避免周向凸柱运转时出现偏磨。盘体的轴向厚度根据传递扭矩的大小匹配，常规1.5L排量自然吸气发动机适配的该类盘件，厚度在8-12mm区间，凸柱伸出高度在5-7mm，外径根据周边附件的布置空间调整，一般控制在120-180mm区间，避免与周边的水泵壳体、发电机支架发生运动干涉。设计阶段需要做动平衡校核，由于周向凸柱是均匀排布，三个镂空槽也是中心对称布局，初始不平衡量可以控制在5g·cm以内，仅需在盘体外缘做少量去重即可满足高转速动平衡要求，不需要额外加装平衡块，减少零件数量的同时也降低了装配工序的复杂度。

　　在材料选择上，这类盘件多采用粉末冶金烧结成型，相比机加工的45号钢件，粉末冶金件可以一次成型凸柱与镂空结构，减少后续机加工的工序量，材料内部的微孔还能存储少量润滑油，在凸柱与配合孔相对微动时提供自润滑效果，降低磨损速率。部分高负荷的增压发动机机型会选用40Cr调质处理的坯料机加工成型，凸柱表面做高频淬火处理，硬度达到HRC45-50，提升凸柱表面的耐磨性能，应对增压机型更高的爆发压力与传动载荷。

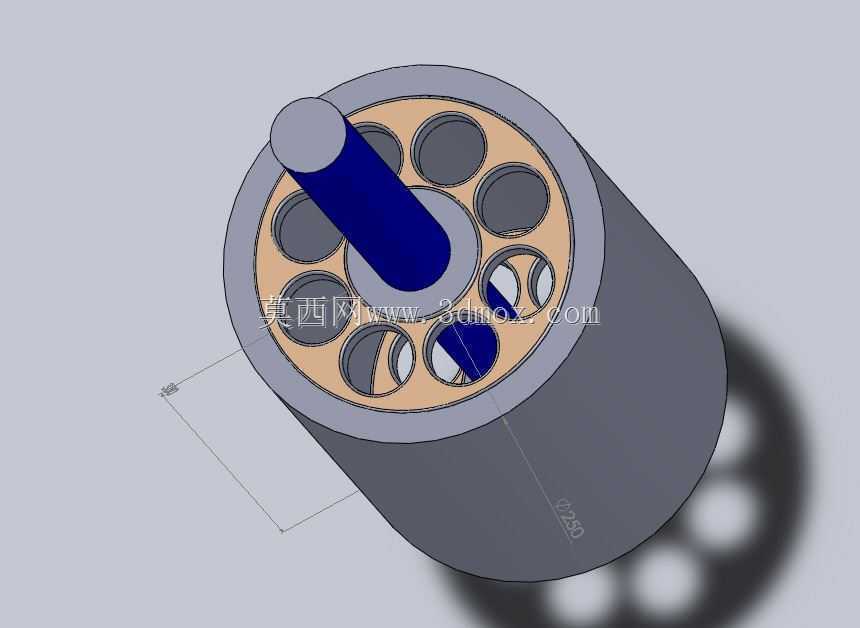

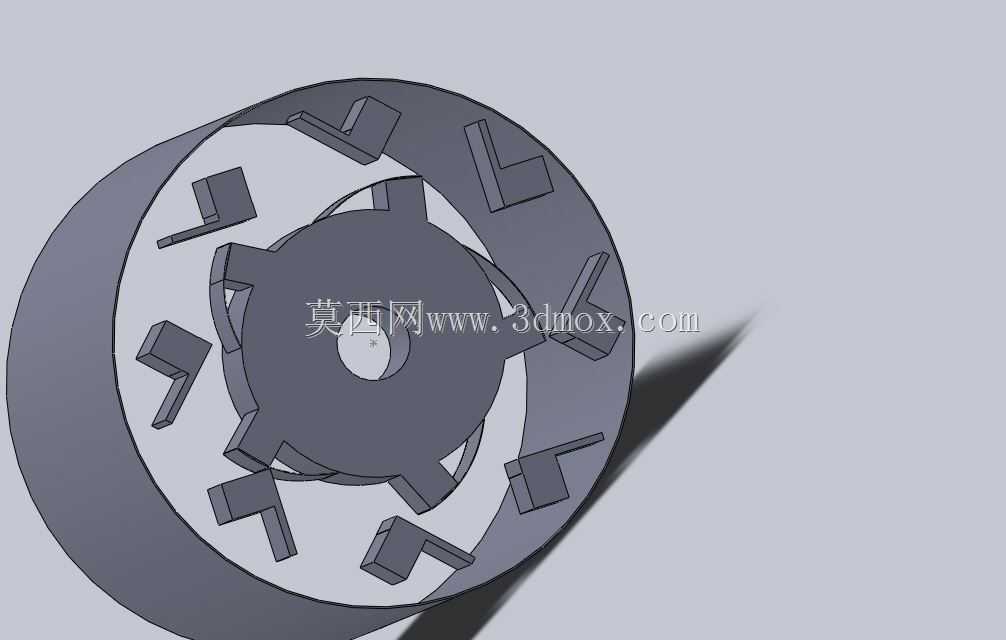

　　从应用场景拓展来看，这类结构并非仅用于发动机正时系统，在部分小型通用汽油机的离合器从动盘、园林机械的动力输出连接端也有类似结构应用，核心都是利用周向凸柱实现大扭矩、小回差的传动连接，同时兼顾轻量化与散热需求。设计过程中需要注意凸柱的数量匹配，一般凸柱数量选择12、18、24这类3的倍数，配合三等分的镂空结构，保证动平衡的对称性，避免出现奇数凸柱造成的不平衡量难以校正的问题。另外盘体的外缘不需要做额外的带齿或带槽结构，扭矩完全通过周向凸柱传递，相比摩擦式传动的皮带轮，不存在打滑风险，传动比精度更高，适合对正时精度要求严苛的配气机构传动场景。
