弧形机床安全防护挡屑弯板

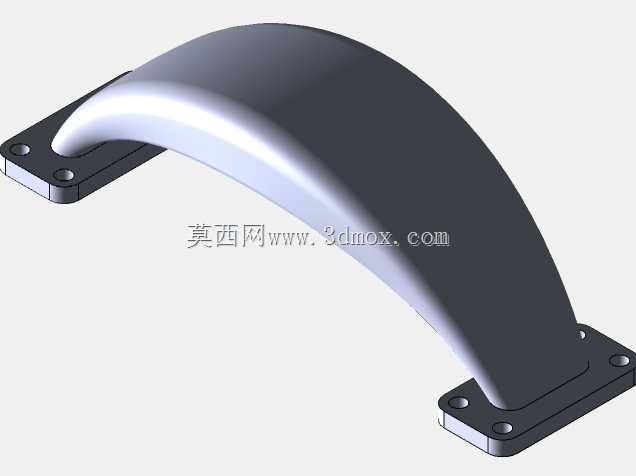

　　该零件呈现为一条跨越加工区域的弧形防护构件，主体为连续弯曲的宽幅板状罩体，两端过渡到近似矩形的平直安装座，安装座上预留沉孔与通孔，用于通过紧固件固定在机床床身、溜板或防护支架上。整体形态不是单纯装饰性弯板，而是围绕旋转刀具、卡盘或丝杠运动区域设置的隔离屏障，能够在车削、钻削或类似金属加工过程中，将高速飞出的带状切屑、细碎崩屑以及喷淋冷却液限制在设备内侧，减少切屑散落至操作面、导轨面和电气元件附近的风险。

　　从现场布置看，这类护罩常出现在普通车床、数控车床及小型专用加工单元的运动部件外侧。弧形顶面承担主要遮挡作用，板体沿运动轨迹形成较大覆盖角，既避免操作人员肢体意外接近旋转件，也不影响工件装夹和刀具观察。两端法兰的位置决定了安装跨距，建模时需要重点核对法兰底面与被安装基面的贴合关系、孔位中心距、孔径与沉孔深度，以及弧形罩体内侧与刀具、刀架、卡盘外缘之间的最小安全间隙。若间隙过小，机床在快移、换刀或工件偏心旋转时可能发生擦碰；若罩体离危险区过远，则防护覆盖面下降，切屑仍可能从侧面甩出。

　　结构设计上，罩壳主体采用光滑连续曲面，有利于切屑和冷却液沿弧面滑落，减少在顶面堆积形成的二次抛射。板体与端部安装座之间设置平缓过渡，避免尖角突变造成应力集中；安装座局部加厚，使螺钉压紧力能够分散到较宽区域，长期受振动后不易出现板面翘曲。沉孔结构可让螺栓头部低于安装面，保持外轮廓平整，也方便后续加装密封条或搭接其他防护板。对于需要频繁清理的工位，可在罩体下方预留排屑空间，使切屑自然落入机床排屑器或集屑盘；对于冷却液喷射较强的工况，则应配合侧挡板、密封条和导流槽使用，使弧形罩不仅起到遮挡作用，也参与流体导向。

　　三维建模时，曲面中心线、弯曲半径和板宽是控制外形的关键参数。弧形段不能只按视觉效果拉伸，应结合实际回转半径和人员操作视线确定高度：罩体过低会妨碍观察刀尖，过高则可能与机床防护罩、照明灯具或吊具发生干涉。端部法兰需要保持足够的螺栓边距，孔边到板边距离不宜过小，否则压紧时容易产生局部变形。法兰底面应设定为明确安装基准，装配时以该面贴合机床支架，再通过孔位约束完成定位；若两侧支架存在焊接或加工误差，可在设计阶段预留少量腰形孔或调整垫片空间，但不应牺牲护罩本身的刚度。

　　在材料与工艺层面，这类构件可采用钢板折弯、薄板焊接后打磨成型，也可根据耐腐蚀和轻量化需求选用不锈钢板或铝合金板。薄板件建模应注意壁厚均匀，折弯区圆角与实际刀具半径相匹配；若采用焊接结构，端部座与弧形板连接处需要布置连续焊缝或分段焊缝，避免在切屑冲击和机床振动下开裂。表面处理通常围绕耐磨、防锈和降低反光展开，深色哑光表面有助于操作人员观察加工区，同时减弱切削液和油污造成的明显痕迹。

　　装配校核时，不能只检查零件本体是否成型，还要把它放回机床运动场景中验证。卡盘夹紧最大直径工件、刀架转位、尾座顶紧、防护门开合以及排屑器运行，都应作为干涉检查工况。弧形罩内侧与工件之间需保留热膨胀和振动摆动余量，外侧与机床门板、管线、操作按钮之间也要留出维护空间。端部螺钉应选用合适强度等级，并考虑防松垫圈或螺纹胶，因为护罩虽不直接传递切削力，却长期承受切屑撞击、冷却液冲刷和机床往复振动。

　　该结构的价值在于用简洁的弯板形态完成危险区隔离、切屑导向和安装固定三项功能。设计时应把防护范围、安装基准、孔位边界、运动间隙和清理维护放在同一装配关系中考虑，使模型不仅外观连续流畅，也能在真实机床环境中稳定安装并发挥防护作用。
