  现场做车间通风改造或者压缩空气站配套选型时,最先碰到的矛盾往往不是风量参数本身,而是整机落地之后和周边管线、检修通道之间的干涉问题。这套1020CFM规格鼓风机的三维结构,把主机外壳、进出风接口和底部支撑脚作为一个完整装配体来处理,壳体采用近似立方体的紧凑布局,顶面做斜切过渡,既给内部叶轮、驱动电机预留出足够的容纳空间,又避免了方正箱体在顶部走管时出现的直角磕碰。从整机外轮廓看,主体为立式封闭箱型结构,侧面预留凸出的风筒接口段,该段直接对接车间送风管道或者吸尘支路,接口中心线高度、外伸长度都在模型中按实际装配关系给出,管路设计人员可以直接提取边线坐标来绘制风管走向,不用再二次估算法兰间距。

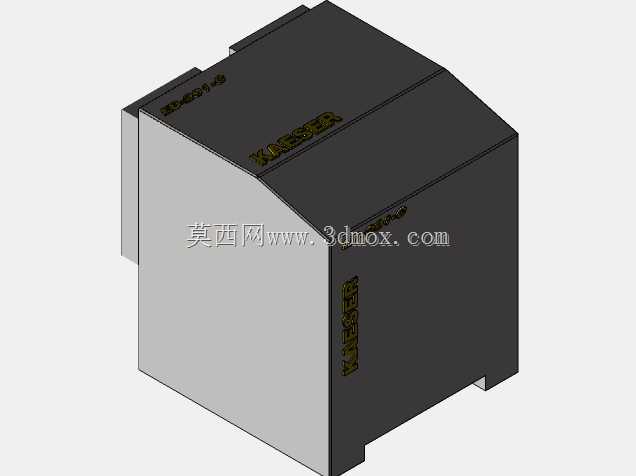

  壳体分色处理对应实际生产中的两种工艺面:深黑色区域为外露喷塑护板,浅灰色区域对应检修侧可拆卸门板。这种分块思路在风机类设备里非常实用——日常运行时整台设备全封闭,降低车间噪声向外扩散;需要更换叶轮皮带、清理进风滤网时,只需松开浅灰侧板周边的紧固件,即可露出内部传动腔,不用挪动整机连接的风管。壳体棱边处做了小尺寸折弯圆角,不是单纯的外观修饰:薄板钣金折弯如果保留尖锐直角,运输吊装过程中边角极易磕碰变形,圆角过渡同时提升了壳体自身的刚性,减少风机高速运转时薄板的共振嗡鸣。

  安装边界方面,模型底部四个支脚为下沉式凸耳结构,支脚底面低于壳体下沿,现场就位时可以直接压在预埋槽钢底座或者减震垫上方,支脚上的安装孔位对应地脚螺栓规格,整机落位后不需要额外焊接过渡支架。需要特别注意的是设备后侧和左侧的外伸风筒段,布置车间平面时,风筒对接方向至少要留出单节风管的安装操作空间,不能把设备直接顶到墙面;箱体正面斜顶区域为铭牌与操控面板安装位,前方要预留操作人员日常点检、启停操作的站立空间。

  功能层面,该类离心鼓风机主要用于车间局部排风、物料气力输送前置供风、小型除尘系统的气流动力段,1020CFM的风量等级适配中小型机加工工位的焊烟抽吸、木屑输送或者设备冷却送风。建模过程中把壳体壁厚、内部空腔预留量都做了还原:内部流道从进风侧到叶轮腔再到出风口做顺滑过渡,没有突兀的截面突变,能降低气流在壳体内的涡流损失。外壳上压制的加强筋沿竖向布置,对应薄板受力方向,风机运行时壳体承受的正负风压不会让大面积护板出现鼓胀或凹陷。

  做结构评审时可以借助该模型提前核对三个核心干涉点:一是顶部斜板和厂房上部桥架、消防管线的垂直净距,二是侧出风筒和已安装风管法兰的同轴度,三是底部支脚和基础预埋件的孔位匹配度。相较于只给出单体叶轮的简化模型,这种完整箱体总成能直接用于设备布置图的占位、管线综合碰撞检查,也能作为钣金下料、护板折弯工序的结构参考,后续做同系列风量衍生型号时,只需调整壳体长度方向尺寸、匹配对应叶轮直径,接口与支脚的安装逻辑可以直接沿用,减少重复设计工作量。
