电机端侧密封防护盖结构设计

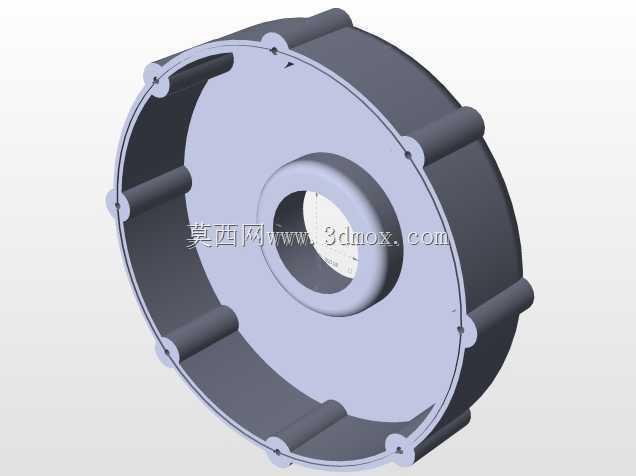

　　这款侧盖是配套小型驱动电机使用的端部防护构件，在电机整机装配体系里承担着端部腔体封闭、内部定子绕组防护、输出轴侧定位支撑的多重作用，日常应用场景覆盖小型输送线驱动电机、小型设备动力单元、民用机电产品动力端等多个领域，是电机端部结构里不可或缺的配套零件。从实际使用需求出发，该零件的设计首先围绕密封防护的核心功能展开，整体采用盘式壳体结构，外缘周向均匀分布的凸耳结构，是为了匹配电机机壳端部的对应卡槽，装配时不需要额外的复杂定位工装，将凸耳对准机壳卡槽推入后旋转小角度即可完成初步卡合，再配合周向的紧固点位就能实现牢靠固定，这种快装结构在批量装配场景下能有效缩减单台电机的装配工时，同时也能降低后期运维时的拆卸难度，

　　不需要完全拆除所有紧固件就能完成端盖的快速拆装检修。盖体中心的凸起轴套结构，是为输出轴的伸出端预留的穿装通道，轴套内侧预留了密封件安装槽位，可以适配骨架油封或者毛毡密封圈，避免外部的粉尘、水汽从轴与端盖的配合间隙进入电机腔体内部，侵蚀内部的定子绕组与轴承构件，在多粉尘、潮湿的工业使用场景下，这个结构能有效提升电机的环境适应能力，降低内部构件的锈蚀、短路风险。盖体内侧周向分布的条状凸起筋位，一方面是为了增强端盖自身的结构强度，在端盖受到外部径向冲击力的时候，筋位可以分散应力，避免薄壳结构出现凹陷变形，另一方面这些筋位的位置刚好对应电机定子端部的绝缘端板，装配后筋位端面可以轻轻抵靠在绝缘端板上，对定子组件形成轴向的限位，避免电机在启停、

　　正反转切换的瞬间，定子组件受到扭矩反冲出现轴向窜动，影响电机的运行稳定性。从安装边界来看，该端盖的外径尺寸完全匹配对应型号电机的机壳端部内径，装配后外缘与机壳端面齐平，不会额外增加电机的径向安装尺寸，中心轴套的凸起高度控制在合理范围，不会干涉输出轴端的联轴器、皮带轮等传动构件的安装，端盖整体采用薄壁结构设计，在保证结构强度的前提下尽可能控制零件自重，降低电机整机的重量负载。设计过程中也充分考虑了加工工艺性，整个零件没有复杂的倒扣结构，采用注塑或者压铸工艺都可以一次成型，周向的凸耳、内侧的筋位都可以在开模时直接成型，不需要后续的二次机加工，仅需要对中心轴套的内孔进行精加工保证密封件的配合精度即可，能有效控制零件的批量生产成本。

　　在实际选型适配时，需要注意核对端盖的安装孔位分布尺寸、中心轴套的内孔直径与自身电机的输出轴直径、机壳端部尺寸是否匹配，同时要根据使用场景选择对应材质的端盖，常规干燥室内场景可以选用普通工程塑料材质降低成本，户外或者高湿度场景则需要选用压铸铝合金或者耐候工程塑料材质，搭配对应的耐腐蚀密封件，才能保证长期使用的可靠性。
