0.25英寸铣刀用钻头定位环结构

　　在常规数控铣削、台式钻床的批量加工场景里，刀具更换后的长度重复定位精度，一直是影响加工一致性的核心痛点——尤其是小直径钻头、铣刀这类消耗型刀具，每次换刀后如果重新对刀，不仅会占用大量有效加工时间，人工对刀的误差也容易导致钻孔深度、铣削台阶尺寸出现批量偏差，这个定位环结构就是针对这类场景设计的配套工装配件。

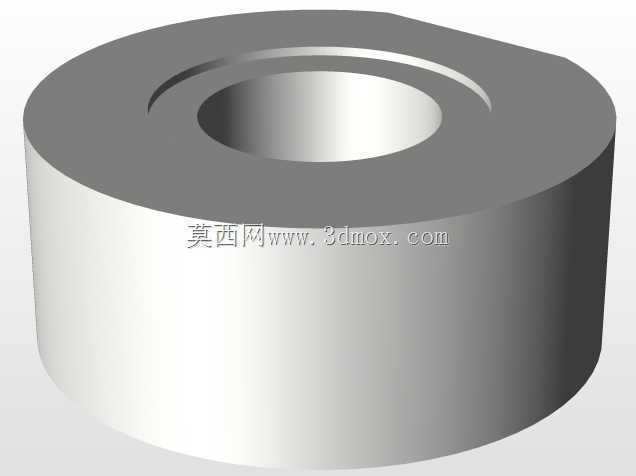

　　从实际使用逻辑来看，这个环件是套在0.25英寸直径的刀具柄部使用的，环体本身为圆柱套筒结构，内孔直径与对应规格刀具的柄部公差做了适配，既可以保证套装时的顺畅度，不会因为过盈量太大刮伤刀具柄部的涂层或基体，也不会因为间隙过大出现安装后晃动偏移的问题。环体侧壁设计有径向的紧定螺钉安装孔，当环体在刀具柄部滑动到预设的刀长位置时，拧入紧定螺钉就可以将环体与刀具柄部完全锁死，后续更换同规格刀具时，只需要将装好定位环的刀具插入刀柄，直到定位环端面抵到刀柄的定位端面，就可以直接获得一致的刀具伸出长度，完全省去了换刀后的对刀步骤，在批量加工重复特征的工序里，能把单台设备的换刀辅助时间压缩七成以上。

　　设计这个结构的时候，首先考虑的是安装边界的适配性：环体的外径控制在比刀具柄部直径大6mm左右，既保证了环体本身有足够的壁厚来承受紧定螺钉的锁紧力，不会因为壁厚太薄在锁紧时出现开裂变形，也不会因为外径过大，和刀柄内部的夹头、弹簧卡套结构产生干涉，哪怕是常用的ER型夹头刀柄，也可以直接兼容使用，不需要对现有刀柄做任何改造。环体的轴向长度做了针对性优化，没有做过长的轴向尺寸，避免占用过多的刀具柄部有效长度，保证刀具的最大夹持长度不受影响，同时足够的轴向接触面积也能让定位环抵靠刀柄端面时，受力更均匀，不会因为接触面积太小出现压痕或者定位倾斜的问题。

　　紧定螺钉的安装位置选在环体侧壁的中间位置，锁紧时螺钉的顶紧力直接作用在刀具柄部的中心高度位置，不会因为顶紧点偏上或者偏下导致环体出现倾斜，保证环体的端面和刀具轴线保持垂直，这样定位时的端面抵靠精度才能控制在0.02mm以内，完全满足常规铣削、钻削工序的刀长重复定位精度要求。螺钉选用的是内六角平端紧定螺钉，平端的设计可以避免顶紧时在刀具柄部压出凹痕，后续调整环体位置或者拆卸刀具时，不会因为柄部有凹痕出现卡滞的问题，内六角的驱动形式也方便用标准扳手施加足够的锁紧力，加工过程中不会因为刀具振动出现螺钉松动、环体移位的情况。

　　从实际加工的适配场景来看，这个定位环不仅可以用在0.25英寸的直柄钻头上，同直径的直柄铣刀、中心钻、铰刀等刀具都可以配套使用，尤其是在加工有固定深度要求的盲孔、台阶面时，不需要每次换刀都重新设定刀长补偿值，只要提前把每把常用刀具的定位环调整到统一的伸出长度，换刀后直接调用原有加工程序就可以稳定加工，对新手操机人员也非常友好，不需要掌握复杂的对刀操作就可以完成批量零件的换刀加工，能有效降低人工操作失误带来的零件报废率。

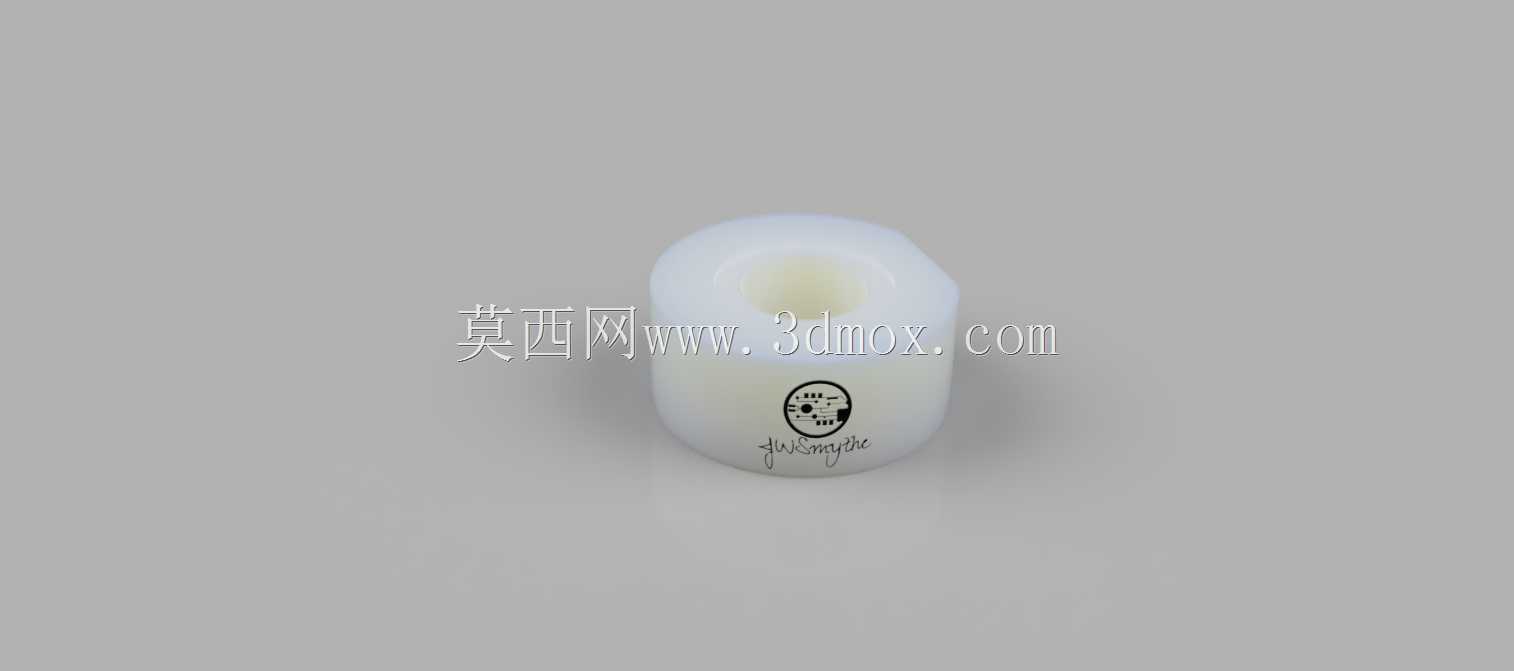

　　环体本身的结构没有复杂的异形特征，不管是用工程塑料3D打印制作小批量试用件，还是用金属材料车削加工做量产件，加工难度都非常低，不需要特殊的加工设备，普通车床就可以完成内外圆、端面的加工，后续钻孔攻丝就可以完成成品制作，自制成本非常低，适合小型加工车间根据自己常用的刀具规格快速制作配套的定位环，不需要采购昂贵的专用对刀仪也能实现快速换刀的精度控制。在实际使用中，哪怕是加工铝合金、塑料这类软质材料的小零件，或者是加工钢材的常规切削工序，只要锁紧力足够，这个定位环都可以稳定保持位置，不会因为切削时的轴向力出现移位，完全能满足日常加工的使用需求。
