带定位孔斜向切削刀杆结构设计

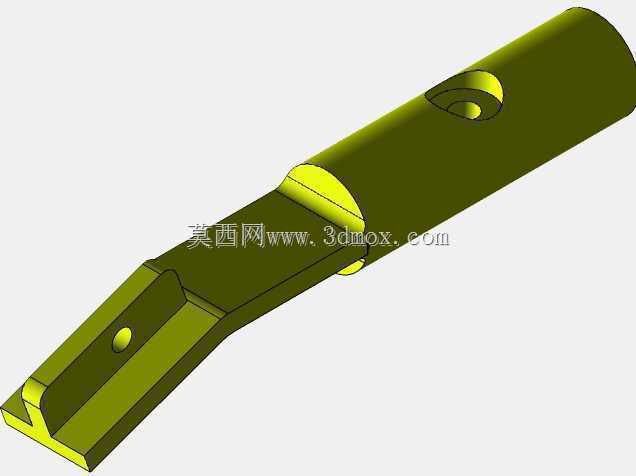

　　这款刀杆结构主要面向金属切削加工场景设计，适配立式铣床、加工中心等常规机加工设备的装夹需求，日常可用于平面铣削、台阶面加工、斜槽开制等常规机加工工序，在小型五金件批量加工、模具钢粗加工、非标零件修配等场景中都能适配。从实际使用的角度出发，刀杆的夹持段采用整圆柱体结构，柱面加工有径向定位通孔，装夹时可配合机床刀柄的锁紧螺钉穿入孔位，避免加工过程中刀杆受切削扭矩作用出现打滑偏转，相比光面直柄刀杆的夹持可靠性提升明显，能承受更大的径向切削抗力，适合大走刀量的粗加工工况。刀杆的工作端采用斜向收窄的结构设计，切削端的安装位做了下沉式卡槽结构，可直接适配标准规格的硬质合金刀片，卡槽侧面预留的紧定螺钉孔，能从侧面锁紧刀片，

　　更换刀片时无需拆卸整根刀杆，直接在机床上就能完成刀片更换操作，能有效减少换刀辅助时间。设计过程中优先考虑了刀杆的受力分布，从夹持段到工作端的过渡位置采用大圆弧平滑过渡，避免直角台阶造成的应力集中，在承受断续切削的冲击载荷时，过渡位置不会轻易出现断裂失效的问题。刀杆柱身的定位孔位置经过受力校核，孔位距离夹持端面的距离匹配常规ER刀柄、莫氏刀柄的锁紧螺钉位置，装夹时不需要额外调整刀杆伸入刀柄的长度，直接推到刀柄定位端面后锁紧即可，能保证刀杆的悬伸长度一致，批量加工时不需要重新对刀。切削端的斜向角度经过切削力验算，角度设置兼顾了排屑空间与刀头强度，切削过程中铁屑可沿着斜向的刀杆表面顺利排出，不会堆积在刀片位置造成二次切削刮伤已加工表面，

　　同时斜向结构也能让切削力的方向更靠近刀杆中心轴线，减少切削过程中的振动，提升加工表面的光洁度。刀杆整体采用合金结构钢的材质设计思路，后续热处理可达到HRC42-48的硬度区间，表面做发黑处理提升防锈能力，日常使用中配合切削液可有效降低刀杆的磨损速度，延长使用寿命。安装边界方面，刀杆的夹持段直径公差控制在h6级别，可适配同规格的弹簧夹头、侧固式刀柄，不需要额外修磨就能直接装夹，定位孔的直径匹配标准M6紧定螺钉，通用互换性强，不需要定制专用的锁紧配件。工作端的刀片安装位尺寸符合标准可转位刀片的安装规范，用户可根据加工材质的不同更换不同材质的刀片，不需要更换整根刀杆，能降低工装配件的采购成本。在实际加工测试的场景中，

　　这款刀杆在45号钢的粗加工工序中，每齿进给量可达到0.15mm，切削深度可达3mm，加工过程中刀杆的振动幅度控制在0.02mm以内，能满足常规机加工的精度要求。针对深槽加工的场景，刀杆的柱身做了等直径设计，伸入工件槽内时不会和槽壁发生干涉，可加工深度不超过刀杆悬伸长度的窄槽、斜槽结构。刀杆端部的小定位凸台可在安装刀片时起到定位作用，刀片安装后不需要反复调整伸出长度，拧紧螺钉即可保证刀片的位置精度，减少对刀时间。
