多特征组合机床调试校准测试块

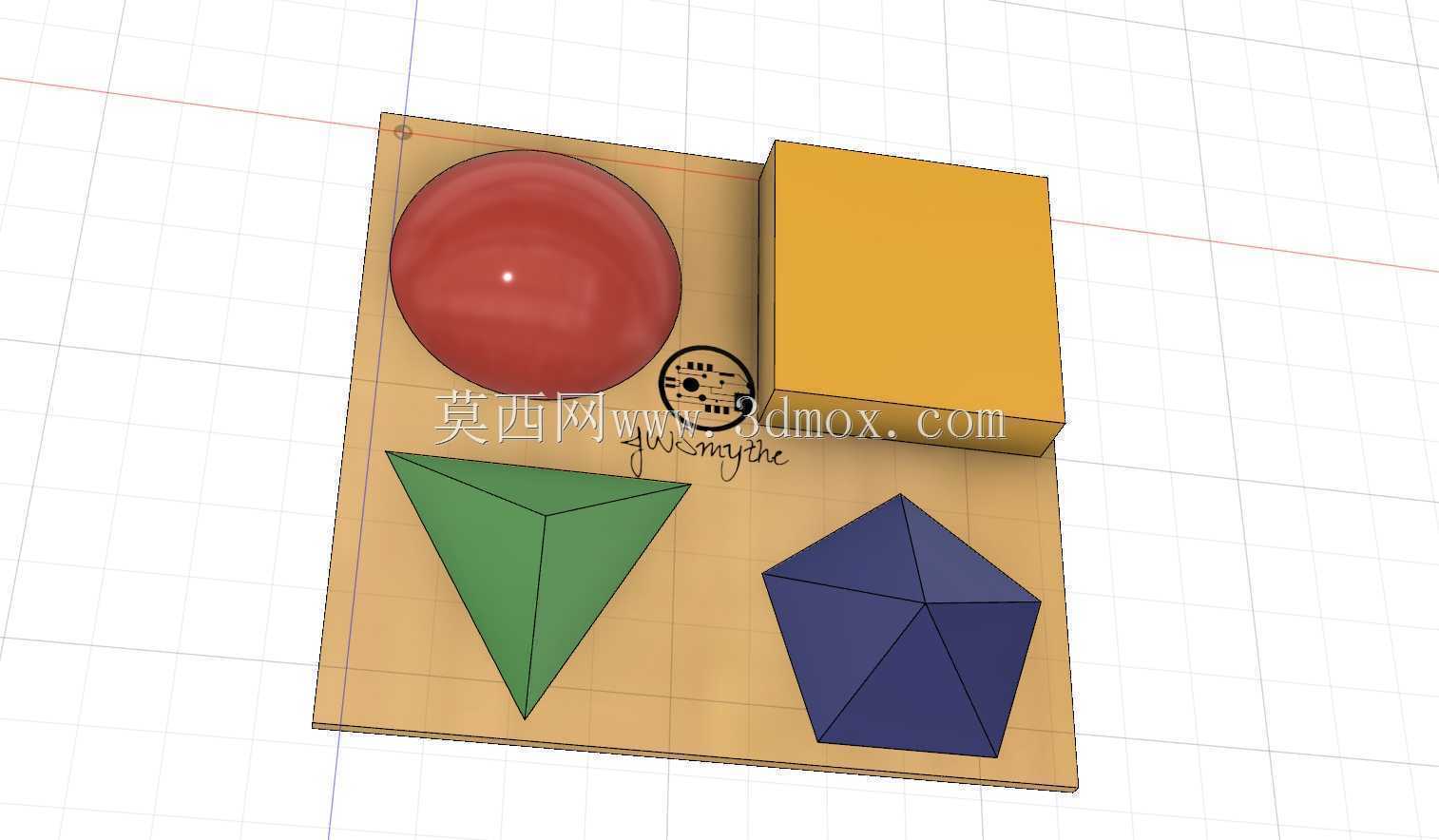

　　在数控加工车间的日常生产准备环节，新设备进场验收、主轴维修后精度复校、更换不同材质刀具后的切削参数匹配、3D打印设备成型精度验证，都需要一个能覆盖多类加工特征的基准测试件，这套组合式测试块正是为这类场景设计的实用工装。整套测试件的安装基准为一块边长1英寸的正方形平板，所有特征均集成在这块平板的上表面，整体占用的工作台安装边界约2.5英寸见方，不管是小型数控铣床的T型槽工作台，还是桌面级FDM3D打印机的成型平台，都能轻松装夹固定，不需要额外制作专用夹具，用普通的平口钳或者平台压块就能完成定位，装夹找正时间不超过五分钟，非常适合车间现场快速验证使用。平板上集成的四类特征各有明确的验证指向，首先是位于平板左上角的半球形凸台，

　　这个特征主要用来验证设备的曲面插补能力，不管是三轴铣床的圆弧插补走刀，还是3D打印的曲面层叠成型，都能通过这个半球直观判断曲面的加工连续性，观察是否存在接刀痕、层纹不均、曲面变形等问题，同时也能测试球头刀在不同倾角曲面上的切削效果，验证刀具半径补偿参数是否设置准确。紧邻半球的正方形凸台是基础的平面与直角特征，用来验证设备的直线插补精度、X/Y轴的垂直度、Z轴下刀深度的一致性，通过测量方块的边长、各面的平面度、相邻面的垂直度，就能快速判断设备的轴系定位精度是否达标，同时也能测试立铣刀侧刃的切削质量，观察是否存在让刀、振纹等常见加工问题。平板左下角的三角形凸台属于斜面与锐角特征，主要用来验证设备在小角度斜面加工时的走刀稳定性，

　　以及锐角位置的加工保真度，很多设备在加工锐角时容易出现崩边、过切或者圆角残留的问题，通过这个三角形特征就能快速暴露这类缺陷，同时也能测试不同进给速度下斜面加工的表面质量，匹配最优的切削参数。位于平板右下角的正五边形凸台属于多边异形特征，用来验证设备对非正交轮廓的加工能力，五边形的每个内角都是108度，既包含直线段轮廓，也存在非直角的转角，能测试设备在多段直线连续插补时的转角响应速度，判断伺服系统的跟随误差是否在合理范围内，同时也能验证轮廓加工时的刀具补偿是否准确，避免出现轮廓尺寸整体偏大或偏小的问题。在实际使用过程中，不需要对这个测试块做复杂的工艺规划，不管是用数控铣床铣削加工，还是用3D打印机熔融沉积成型，

　　都可以直接使用设备的默认参数快速加工出成品，加工完成后通过目视观察各特征的成型质量，配合卡尺、百分表等简单量具就能快速完成设备状态判断，不需要使用三坐标等复杂检测设备，非常适合车间一线操作人员快速排查设备问题。比如新更换了一批硬质合金立铣刀，可以先加工这个测试块，观察不同特征的加工表面质量，快速调整主轴转速、进给速度、切削深度等参数，避免直接加工正式工件时出现报废；3D打印机更换了不同材质的耗材，也可以打印这个测试块，观察曲面层纹、锐角成型、平面翘曲等情况，调整打印温度、打印速度、平台附着力等参数，确保后续打印的零件精度符合要求。这个测试块的整体尺寸很小，加工耗材消耗极少，不管是金属切削用的铝块、钢材，还是3D打印用的PLA、ABS耗材，单件加工的材料成本都很低，加工时间也很短，数控铣削加工只需要十分钟左右就能完成，3D打印也只需要二十分钟左右，不会占用过多的设备生产时间，完全可以作为车间日常设备点检的常规验证工装，每次设备开机后或者更换工艺参数后，都可以快速加工一个测试块确认设备状态，提前发现设备的精度漂移、刀具磨损、参数错误等问题，减少正式工件的加工报废率，降低生产过程中的质量成本。
