1224规格龙门式数控雕刻切割设备结构

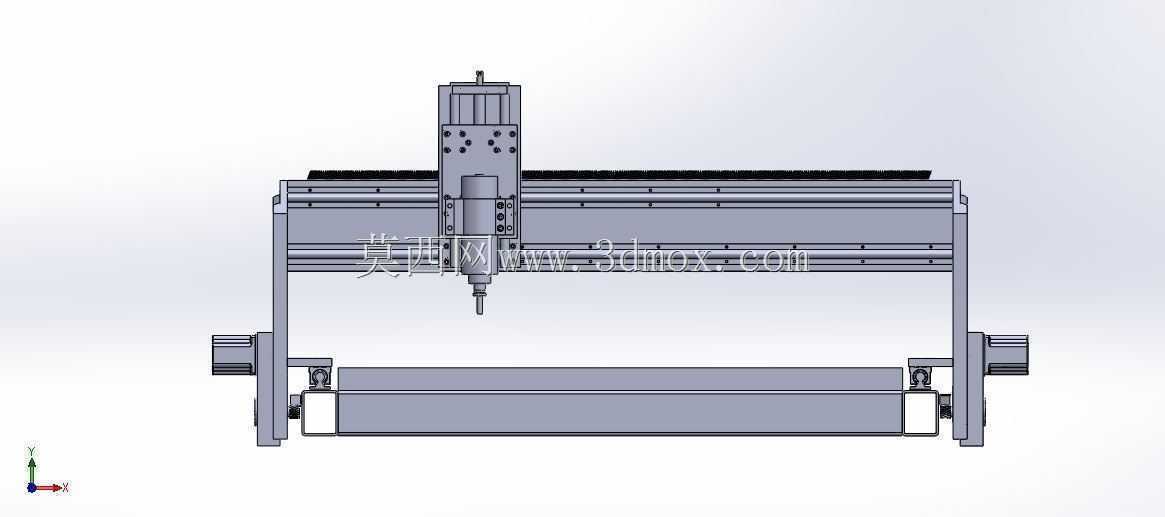

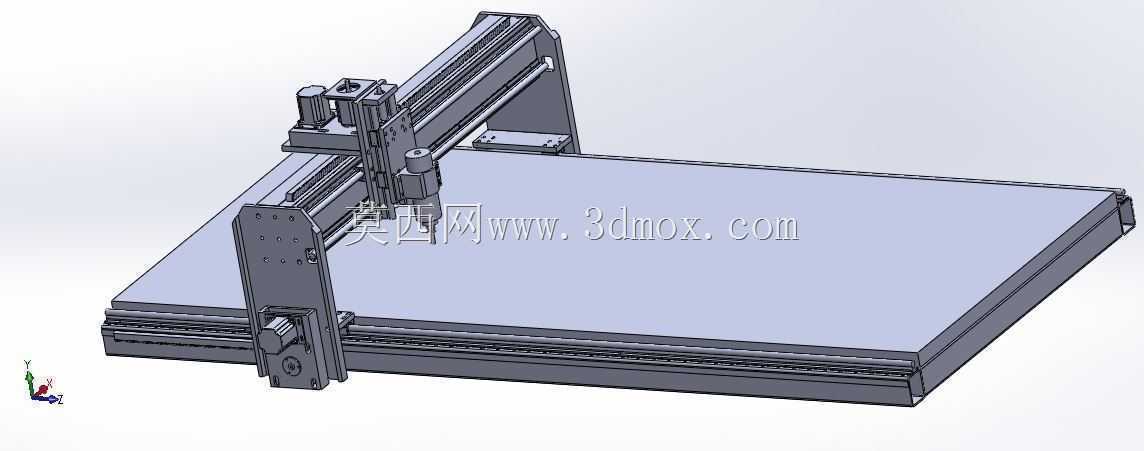

　　这款龙门式数控加工设备，主要面向中小型加工门店、创客工坊、小批量定制生产场景，可覆盖亚克力、PVC、密度板、软金属等多种材质的雕刻、切割、铣削作业，适配广告标识制作、工艺礼品加工、小型模具粗加工、教学实训等多个实际使用场景。从结构设计逻辑来看，设备采用定龙门移动工作台的布局形式，Y轴方向的双直线导轨平行布置在床身两侧，工作台沿Y轴做往复进给运动，这种布局能在保证整体结构刚性的前提下，有效控制设备整体占地面积，适配多数小型加工场地的摆放需求。X轴传动组件横跨在两侧Y轴滑座之上，搭载的滑枕组件沿X轴横梁做横向进给，Z轴主轴单元则沿滑枕做垂直方向的升降进给，三个运动轴的传动方案做了差异化匹配：X、Y轴采用齿轮齿条传动形式，

　　这种传动形式能在长行程进给场景下保持稳定的传动效率，不会像丝杠传动那样在长行程下出现转速受限、丝杠下垂挠变的问题，同时能兼顾较快的空行程移动速度，提升非加工时段的运行效率；Z轴则采用滚珠丝杠传动，依托丝杠传动的高精度、高反向自锁特性，保证垂直方向进给的定位精度，同时避免垂直轴在断电状态下出现滑坠风险，保障作业安全。机架部分采用工业铝型材搭配钢制侧板的组合结构，铝型材的标准化截面特性可以大幅降低装配调试的难度，各连接部位通过T型螺栓与角件完成锁紧，不需要额外做复杂的焊接时效处理，既能缩短生产装配周期，也能在后期维护时快速更换磨损或变形的型材部件；两侧的钢制侧板则承担龙门立柱的支撑作用，通过螺栓与铝型材床身完成刚性连接，

　　抵消X轴高速移动时产生的侧向倾覆力矩，保证横梁的运行稳定性。设备的安装边界需要重点考量：整体占地长度约2.8米、宽度约1.8米，安装时需要在设备四周预留不小于0.6米的操作与维护空间，地面需要做简单的水平找平处理，避免床身长期放置出现扭曲变形，影响导轨的平行度与传动精度。主轴单元采用风冷高速电主轴，通过专用夹具固定在Z轴滑座上，可根据加工材质的不同更换对应规格的刀具，适配不同的切削线速度要求；各轴的行程限位通过行程开关与硬限位块双重防护，避免程序出错或操作失误时出现轴超程脱轨的问题。在实际装配调试过程中，需要重点保证Y轴两侧导轨的平行度误差控制在0.05mm/全行程以内，X轴横梁与Y轴运动方向的垂直度误差不超过0.03mm/全行程，

　　Z轴运动方向与工作台面的垂直度误差控制在0.02mm/全行程以内，这些形位公差的控制直接决定了最终的加工精度，若公差超差会出现加工面接刀痕明显、切割尺寸偏差、雕刻深浅不一等实际问题。齿轮齿条传动部位需要定期涂抹润滑脂，降低齿面磨损，同时要调整齿轮与齿条的啮合间隙，间隙过大会出现反向间隙过大、加工轮廓失真的问题，间隙过小则会增大传动阻力，加剧齿面磨损，缩短传动部件使用寿命。Z轴的滚珠丝杠需要定期检查润滑状态，避免丝杠滚道与螺母出现干摩擦，导致进给卡顿、精度下降。工作台面采用硬质氧化铝合金台面，表面预留T型槽用于装夹工件与夹具，可适配压板、真空吸盘等多种装夹方式，针对不同尺寸、不同材质的工件都能实现稳定装夹，避免加工过程中工件移位导致的加工报废或刀具损坏。设备的走线采用拖链内置布置形式，所有动力线、信号线都收纳在对应轴的拖链内部，避免运动过程中线缆被拉扯、磨损，降低电气故障的发生概率。从实际使用反馈来看，这种结构的设备在加工1200mm*2400mm幅面以内的板材时，能保持稳定的加工精度，最快进给速度可以达到15m/min，满足多数非金属加工场景的效率需求，针对软铝、铜等软金属材料的轻切削作业也能胜任，整体结构的易维护性较好，多数易损件都可以直接采购标准件替换，不需要定制特殊规格的零部件，能有效降低后期的使用维护成本。
