铰接式双支耳带座连接支架结构

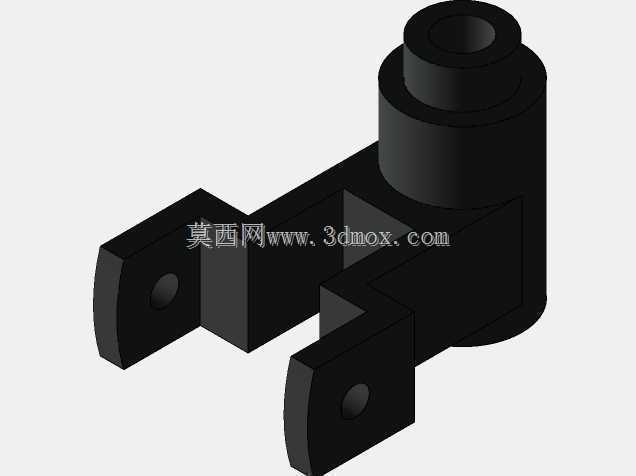

　　这类带竖向安装筒座的双支耳铰接支架，在轻工自动化输送线、小型包装设备的摆杆驱动机构里十分常见，核心作用是作为摆动执行件的固定铰接支点，承接摆臂传递的交变载荷，同时通过顶部筒座的内孔完成与固定轴的定位装配，避免摆动过程中出现径向窜动。从结构细节来看，主体竖向筒座为阶梯孔设计，上部小直径段用于穿装定位销轴，下部大直径段可嵌套耐磨衬套，降低长期往复摆动带来的孔壁磨损，延长部件整体使用寿命，筒座外壁做了阶梯加厚处理，在支耳与筒座的连接位置做了圆弧过渡，避免应力集中导致的根部断裂，这一细节在频繁启停的摆动工况下尤为关键，不少早期同类型支架因为未做过渡处理，在使用三到六个月后就会出现支耳根部开裂的问题。两侧的支耳采用对称平行布置，

　　每个支耳上都加工有同轴的销孔，用于穿装销轴连接外部摆杆，支耳的间距经过精准计算，刚好适配常规厚度的摆杆端部，装配时不需要额外加装调整垫片就能保证摆杆无卡滞摆动，销孔的位置与筒座中心的距离经过力矩校核，既保证摆杆摆动时的力臂长度满足驱动力要求，又不会因为力臂过长导致支耳受力过大产生形变。设计这类支架时，首先要确认的是安装边界：顶部筒座的外径决定了安装座的开孔尺寸，两个支耳的外侧宽度要小于安装位的内部净空，避免装配时出现干涉，支耳销孔的中心高度要匹配摆杆的摆动平面，否则会出现别劲的问题，加速销轴和衬套的磨损。实际建模过程中，要优先保证两个支耳销孔的同轴度，以及销孔轴线与筒座内孔轴线的垂直度，

　　这两个形位公差直接决定了装配后摆动机构的运行顺畅度，如果同轴度超差，穿装销轴时会出现卡滞，运行过程中会产生额外的侧向力，不仅会增大驱动阻力，还会导致衬套偏磨。从应用场景拓展来看，这类支架除了用于自动化设备的摆杆铰接，还可以用在小型农机的操纵机构、工装夹具的压紧臂支点位置，只需要根据实际载荷调整筒座壁厚和支耳厚度即可，不需要大幅改动整体结构。建模时的细节处理上，所有锐边都做了小倒角处理，既避免装配时划伤操作人员，也能消除热处理过程中的应力集中点，筒座下端面做了平面度要求，保证安装时与基准面完全贴合，不会出现倾斜导致的受力不均。需要注意的是，这类支架在选型时要先核算摆动过程中的最大径向载荷，确认支耳的抗弯强度和筒座的抗挤压强度满足工况要求，尤其是在有冲击载荷的工况下，要适当增加支耳与筒座连接位置的圆角半径，提升结构的抗疲劳性能。
