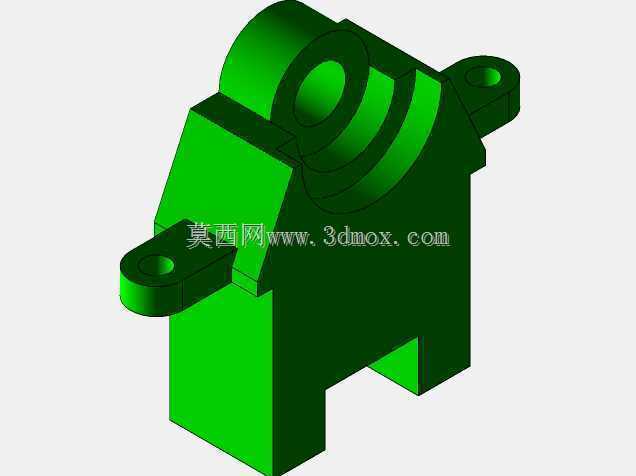

带侧支耳座式弧形腔体机械支撑构件

　　该构件属于小型传动系统的支撑连接类零件，日常多应用在轻工自动化输送线、小型包装设备的动力输入端，承担轴系部件的定位承载、相邻组件的连接固定作用，同时自身的腔体结构可容纳部分传动件，避免外露传动结构受车间粉尘、切削液飞溅影响。从结构设计逻辑来看，主体采用立式方块基座作为承载基础，底部预留的缺口是为了适配安装面的凸起定位筋，无需额外加工沉台即可完成快速对位，降低安装面的加工精度要求；上部的弧形同轴腔体是核心功能区，多层环形台阶的内径尺寸依次变化，可分别适配轴承外圈、轴套、密封端盖的安装定位，台阶处的直角棱边做了微小倒角处理，既可以消除加工应力集中，也能避免装配时刮伤配合零件的表面。两侧向外延伸的带孔支耳是安装固定结构，

　　支耳上的通孔为光孔设计，可穿过内六角螺栓将整个构件锁紧在设备基板上，支耳与主体连接位置做了加厚过渡处理，能承受设备启停时的冲击载荷，避免支耳根部出现断裂失效。设计过程中优先考虑了装配工艺性，腔体的同轴度公差控制在0.02mm以内，保证装入的轴系部件转动顺畅无卡滞；支耳孔的中心距与安装基板的螺纹孔中心距严格匹配，装配时无需额外修配即可完成安装。构件的外形尺寸控制紧凑，整体高度适配小型设备的内部安装空间，不会与周边的管线、其他传动部件产生运动干涉；安装时需注意腔体的轴向方向与传动轴的走向保持一致，支耳的贴合面要与安装基板完全贴合，若存在间隙需使用铜皮垫实，避免螺栓锁紧后构件产生变形导致腔体同轴度超差。这类零件在实际使用中，

　　腔体内部需填充适量润滑脂，降低轴承与轴套的磨损速率，延长整体部件的维护周期；支耳的螺栓锁紧力矩需控制在合理范围，既要保证连接可靠，也不能因力矩过大导致支耳出现微裂纹。从建模逻辑来看，先绘制主体方块的基础轮廓，再通过拉伸切除做出底部的避让缺口，之后旋转生成上部的弧形腔体与多层台阶结构，最后拉伸两侧的支耳并切除安装孔，所有过渡位置的圆角、倒角都按照实际加工要求设置，模型的特征顺序完全匹配实际零件的加工工序，可直接用于后续的工程图生成、数控加工编程参考，也能在设备整体装配仿真中用于验证安装空间、干涉检查等环节，帮助设计人员提前发现布局问题，减少实物试制阶段的修改成本。
