带安装座异形轴类机械连接构件

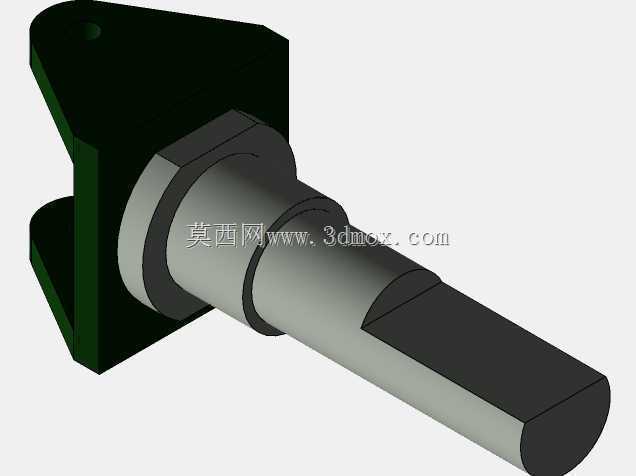

　　这类带侧装支座的轴类构件，常出现在需要兼具铰接支撑与扭矩传递的工位上，比如轻工输送线的摆臂铰接端、小型工装夹具的翻转转轴、自动化设备的连杆驱动端，区别于普通光轴，它自带的安装支座不需要额外做轴座的适配加工，能直接通过支座上的安装孔锁固在设备基板上，省去了轴套、压盖这类附属零件的装配工序。从结构上看，构件分为三个功能段，尾部的安装支座采用双侧立板带安装孔的形式，立板与轴身垂直布置，安装孔的轴线与轴身轴线平行，这种设计能让支座承受垂直于轴身的径向载荷时，受力直接传递到安装基板，不会在轴根部产生额外的弯曲应力，支座与轴身的衔接处做了圆弧过渡，避免应力集中导致的根部断裂，这部分的尺寸边界需要注意，支座的总宽度要小于安装位的预留间隙，

　　双侧立板的间距要匹配对应铰接耳板的厚度，安装孔的中心距要和设备基板上的预装孔位完全对齐，否则装配时会出现强制别劲的问题，长期运行会加剧轴身的磨损。中间的轴身段做了多阶台阶设计，不同直径的台阶分别对应不同的功能，靠近支座的大直径轴段是主要的承载段，用来和衬套或者滚动轴承配合，承担径向载荷，台阶的端面可以作为轴承内圈的轴向定位面，不需要额外加装轴用挡圈，减少了零件数量，中间的退刀槽宽度控制在标准密封件的安装宽度范围内，可以适配O型圈或者骨架油封，满足有防尘、防漏油需求的工位，这部分的轴径公差要按照配合等级选取，和轴承配合的段选k6公差，和密封件接触的段选h9公差，表面粗糙度要控制在Ra1.6以下，避免磨损失效。

　　前端的轴段做了扁位切削处理，这部分是扭矩传递的核心结构，区别于键槽连接，扁位结构加工更简单，装配时不需要对准键槽，直接插入带对应扁孔的传动件即可，能传递中等大小的扭矩，适合频繁正反转的轻载传动场景，扁位的平面度要控制在0.02mm以内，和传动件的配合间隙不能过大，否则换向时会产生冲击噪音，甚至出现撞坏扁位的情况。设计这类构件的时候，首先要核算轴身的抗弯截面模量，根据工位的最大径向载荷算出轴的最小直径，再根据安装空间调整支座的外形尺寸，支座的厚度要根据螺栓的规格来定，比如用M6安装螺栓的话，支座厚度不能小于8mm，否则螺栓锁紧时会出现支座变形的问题，轴身的总长度要考虑装配后传动件的轴向窜动量，预留0.1-0.3mm的间隙，

　　避免热胀冷缩导致轴被卡死。另外要注意安装支座的端面和轴身轴线的垂直度，这个形位公差如果超差，装配后轴身会出现倾斜，导致轴承偏磨，传动阻力变大，严重时会出现轴转不动的情况，建模的时候要把这个形位公差的要求体现在工程图里，加工时需要一次装夹完成支座端面和轴身的车削，保证同轴度和垂直度要求。这类构件的材质一般选用45号钢，调质处理到HB220-250，承受冲击载荷的工位可以选用40Cr调质，表面淬火处理提高轴颈的耐磨性，安装支座的安装孔需要做沉头处理，让螺栓头能完全沉入孔内，不会突出支座表面影响其他零件的装配。在实际选型替换的时候，要先核对三个核心尺寸：支座的安装孔中心距、轴身的最大直径、前端扁位的对边尺寸，这三个尺寸匹配的话，基本就能直接替换使用，不需要改动设备上的其他结构，相比分体式的轴加轴座结构，这种一体化的构件装配效率能提升40%以上，也减少了分体装配带来的累积误差，在小型自动化设备、轻工机械的改型设计中应用非常广泛。
