钻床用深孔加工钻杆结构设计

　　在常规机械加工的深孔钻削工序里，钻杆是连接机床主轴与切削钻头、传递扭矩与轴向进给力的核心受力部件，不同于普通短钻头的一体式结构，这类长径比偏大的钻杆，需要同时兼顾扭转刚度、轴向抗弯能力、切削液输送通道以及排屑空间的多重需求，很多现场加工出现的孔位偏斜、内壁振纹、钻头崩损问题，追根溯源往往和钻杆的结构设计、参数匹配不到位有直接关联。

　　从实际应用场景来看，这类钻杆主要适配立式钻床、摇臂钻床的深孔加工作业，覆盖普通碳钢、合金结构钢、有色金属等常见工件材料的钻孔工序，加工深度范围覆盖常规浅孔到十倍径以上的深孔工况，在模具水路加工、液压阀块油孔加工、轴类零件中心孔加工等场景里都有广泛应用。设计这类钻杆的时候，首先要匹配对应机床的主轴接口尺寸，杆身主体采用高强度合金结构钢的基体设计，整体做调质处理保证芯部韧性，表面做高频淬火提升耐磨性能，避免长周期作业下杆身出现弯曲变形、表面磨损过快的问题。

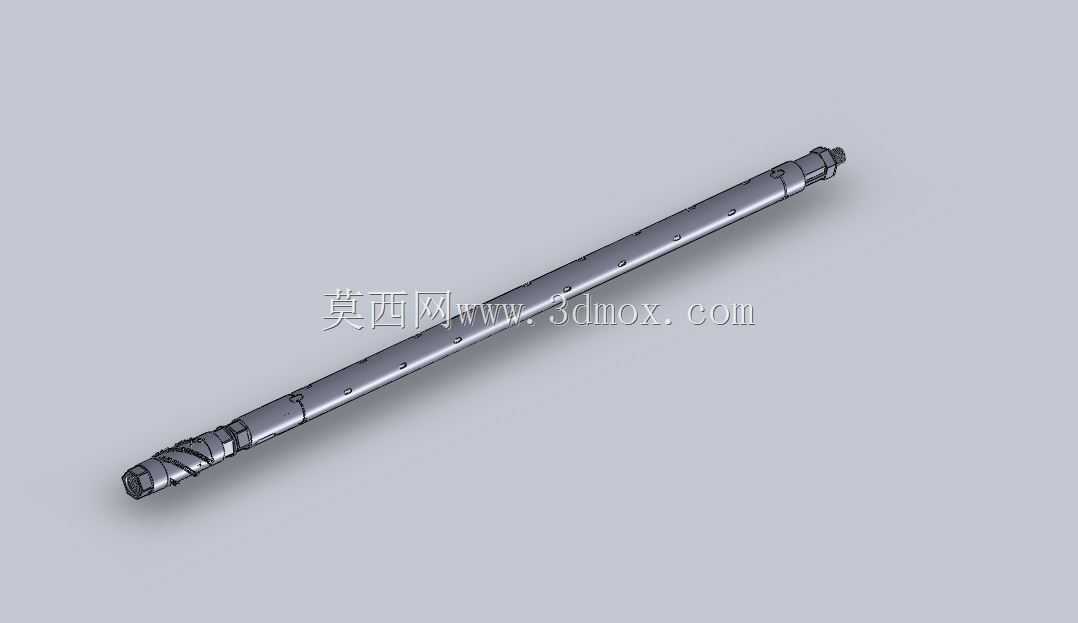

　　杆身的结构设计上，沿轴向布置的导流孔是核心功能结构，加工过程中高压切削液可以通过杆身内部通道直达切削刃位置，一方面给高速切削的钻头降温，避免切削刃过热退火失效，另一方面高压切削液可以裹挟切屑顺着杆身与孔壁的间隙向外排出，避免切屑在孔底堆积造成堵屑、刮伤已加工孔壁的问题。杆身外圆做高精度的磨削加工，圆度、圆柱度公差控制在严格范围内，保证高速旋转过程中的动平衡性能，减少径向跳动量，从根源上降低钻孔过程中的振刀风险，保证加工孔的直线度与表面粗糙度符合工艺要求。

　　靠近切削端的连接结构采用标准化的接口设计，可以适配不同规格的深孔钻头，更换钻头时不需要整体更换钻杆，降低现场加工的耗材成本；靠近机床主轴的连接端做了防松结构设计，配合主轴的装夹结构可以传递大扭矩，避免重切削工况下出现钻杆打滑、连接松脱的安全隐患。杆身表面分布的环形凹槽结构，一方面可以在钻杆深入孔内时减少杆身与孔壁的接触面积，降低进给过程中的摩擦阻力，另一方面可以存储少量切削液，在杆身与孔壁之间形成润滑膜，避免进给过程中出现干摩擦拉伤孔壁的问题。

　　从安装边界来看，这类钻杆的总长需要匹配对应钻床的主轴行程，保证最大加工深度时杆身不会与机床防护罩、工件夹具产生干涉，杆身外径比对应加工的最小孔径小一定数值，预留出足够的排屑间隙，同时保证杆身有足够的抗弯截面模量，在满负荷进给切削时不会出现弯曲失稳的问题。设计建模过程中，需要重点校核杆身的扭转强度、临界转速、轴向受压稳定性，根据不同的加工工况匹配对应的长径比参数，避免长径比过大导致杆身刚性不足，或是长径比过小无法满足深孔加工的深度需求。

　　现场使用过程中，这类钻杆的安装需要保证与主轴的同轴度误差在允许范围内，装夹时要清理干净连接面的切屑、油污，避免装夹偏斜导致初始旋转跳动超差；加工过程中需要根据工件材料、钻头直径匹配对应的转速与进给量，同时调整合适的切削液压力，保证排屑顺畅，定期检查杆身的直线度、连接端的磨损情况，出现弯曲变形、接口磨损超差时及时校正或更换，避免影响加工精度。不同于普通的实心钻杆，这种带内冷通道的结构设计，大幅提升了深孔加工的效率与稳定性，解决了普通长钻头加工深孔时排屑困难、冷却不到位、刚性不足的常见问题，是机械加工车间深孔工序里不可或缺的配套工装部件。
