重力铸造工艺用黄铜壶结构设计

　　在日用五金铸造生产场景中，这类黄铜壶的三维结构设计核心围绕重力压铸工艺的成型可行性展开，区别于常规钣金冲压或焊接成型的金属容器，其曲面过渡、壁厚控制、结构拆分逻辑都需要匹配金属液在重力作用下的充型流动规律。从实际生产用途来看，该结构既可以作为民用盛装液体的日用金属器具，也可作为重力铸造工艺验证的基准样件，用于校验浇注系统设计、排气槽布置、冷却水路排布的合理性，帮助工艺人员快速调整模具参数，减少批量生产时的缩孔、冷隔、浇不足等铸造缺陷。

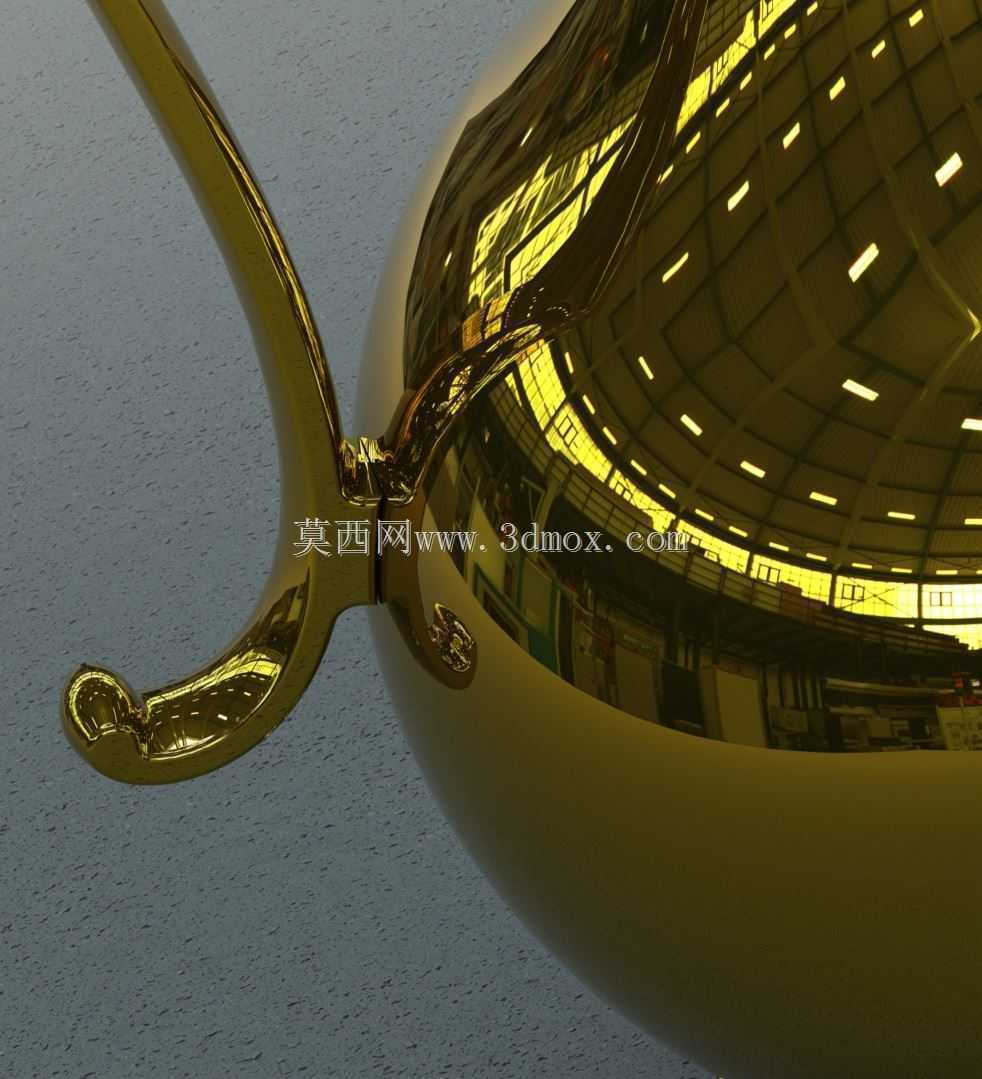

　　设计过程中首先要考虑的是壁厚的均匀性，整个壶身从底部承托底座到壶颈收窄位置，再到壶盖配合区域，壁厚偏差控制在1.2mm以内，避免金属液冷却过程中因厚薄差过大产生应力集中导致铸件变形。壶嘴的曲线走向经过反复调整，出水端的倾角比常规民用壶高3度，既保证浇注过程中金属液充型时不会从壶嘴提前溢出，也能满足成品使用时的水流收束效果，不会出现散流、挂壁的问题。把手的连接位置做了局部加厚处理，加厚区域采用圆弧过渡而非直角衔接，一方面是降低铸造时的热节效应，避免该位置出现内部缩松，另一方面也提升成品使用时的结构强度，承受满壶液体重量时不会出现连接位置断裂的风险。

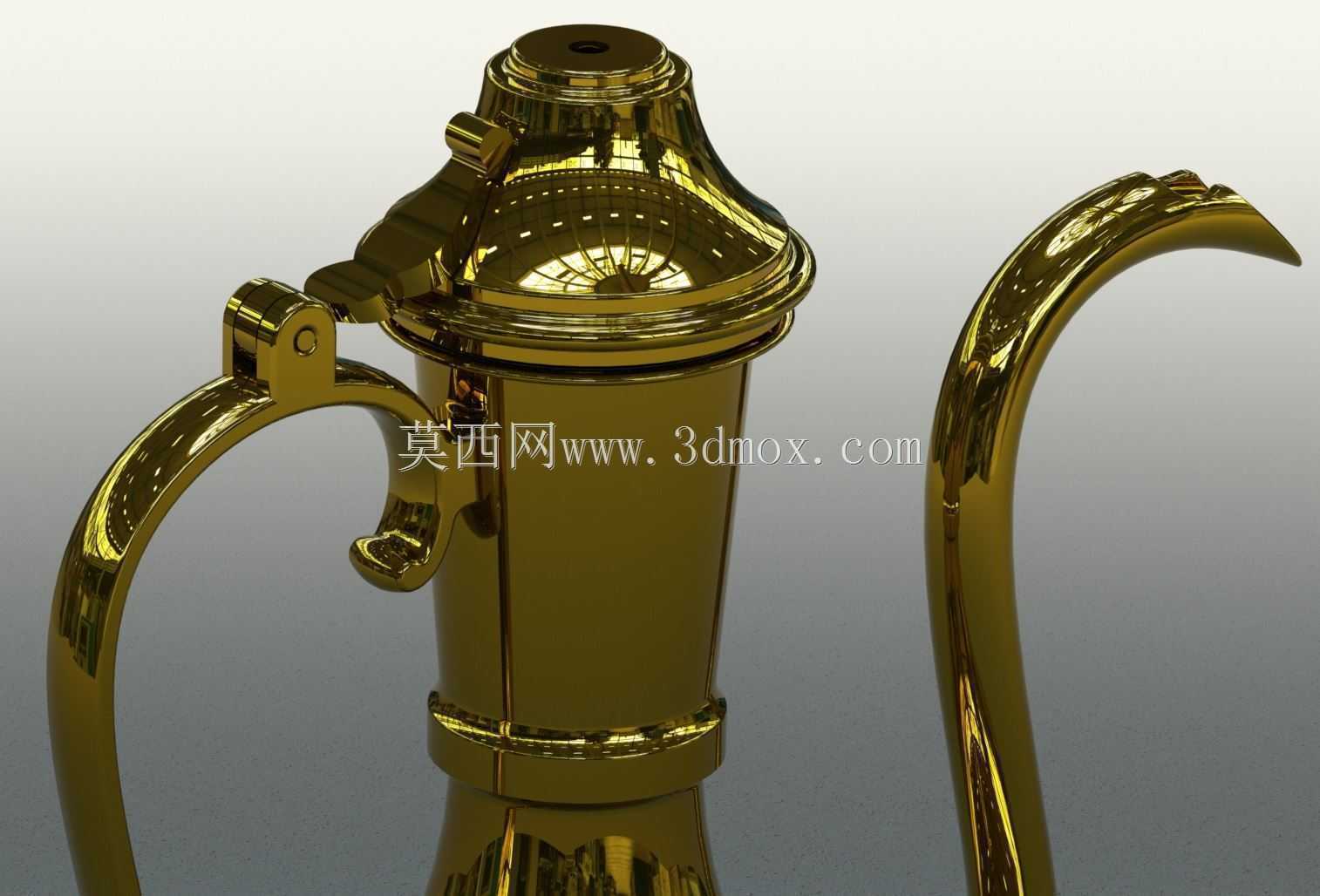

　　壶盖与壶口的配合采用止口结构设计，配合间隙控制在0.3mm，既保证开合的顺畅度，也能避免使用过程中壶盖意外滑落。底部的承托底座做了1.5mm高度的凸起圈，放置时可以减少壶底与接触面的摩擦面积，同时在铸造时该位置可以作为内浇道的开设位置，金属液从底部平稳充型，减少卷气、夹渣的概率。整个外表面的曲面均采用G2连续过渡，没有尖锐的棱角，一方面是降低铸造后抛光工序的加工量，保证电镀或抛光后的金属表面光泽均匀，另一方面也避免使用过程中尖锐位置划伤使用者。

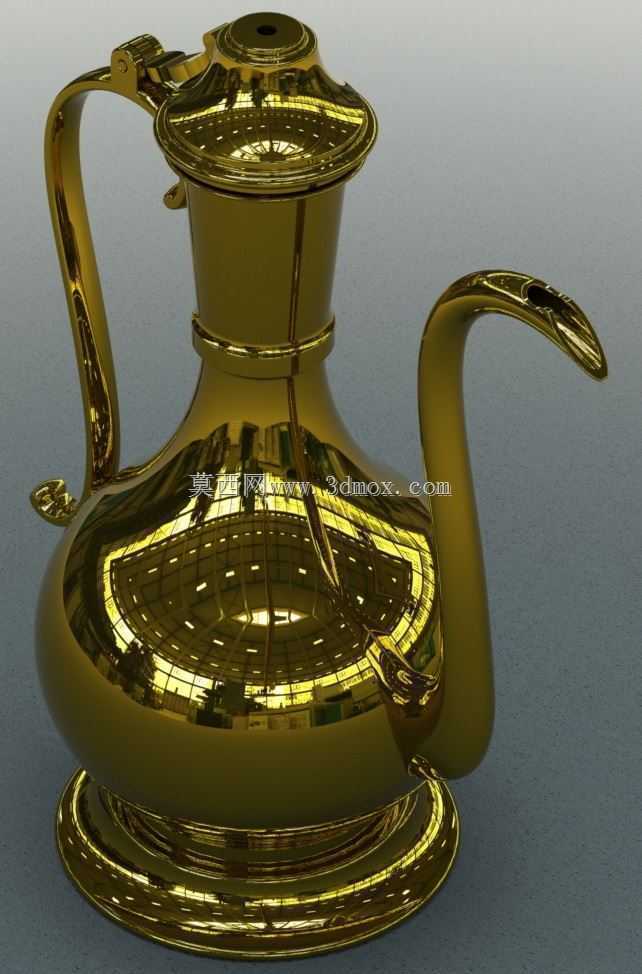

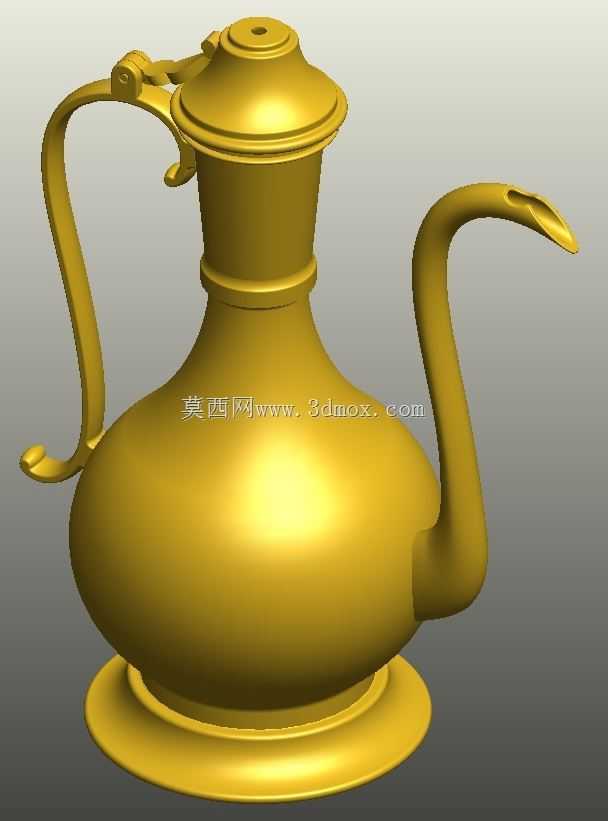

　　从安装边界与尺寸适配角度来看，壶身最大直径控制在160mm，总高度含壶盖为185mm，壶嘴伸出长度为110mm，整体尺寸适配常规180吨级重力压铸机的模架安装尺寸，不需要额外定制大规格模架，降低模具开发成本。模具拆分时选择壶身最大轮廓面作为分型面，动定模的贴合面做了0.2mm的溢料槽设计，充型时多余的金属液会进入溢料槽，不会在铸件表面形成难以清理的飞边。壶身内部的型芯采用整体式砂芯，芯头的定位间隙控制在0.15mm，保证合模时型芯不会偏移，避免铸件出现壁厚不均的问题。排气槽开设在壶嘴顶端、壶盖配合面的最高位置，槽深控制在0.08mm，既可以排出型腔内的空气，也不会让金属液渗入槽内形成飞边。

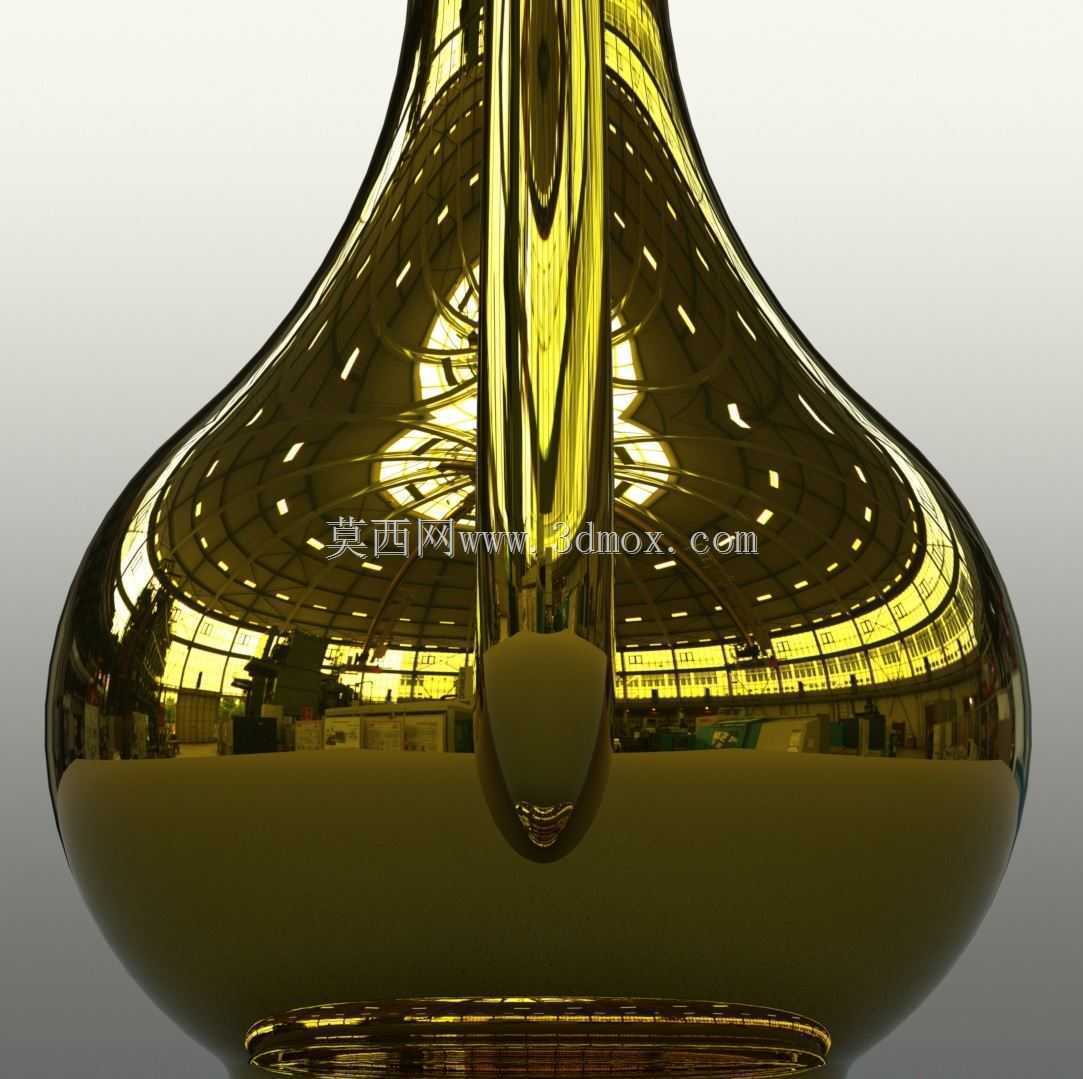

　　在结构细节处理上，壶身中部的装饰性凸棱做了R0.8mm的圆角处理，既保留了外观的层次感，也不会因为凸棱位置的尖角导致铸造时出现应力开裂。把手的内侧曲面做了贴合人手握持的弧度，截面采用椭圆形设计，长轴方向与握持受力方向一致，提升使用时的握持舒适度。所有需要后续机加工的位置，比如壶口的配合面、壶盖的定位面，都预留了0.5mm的加工余量，既保证加工后可以达到要求的尺寸精度，也不会因为余量过大增加机加工的工时。整个设计过程中反复校验了金属液的充型模拟结果，调整了多处曲面的曲率，让金属液在型腔内的流动速度保持在0.8m/s到1.2m/s的合理区间，避免流速过快卷气，也避免流速过慢导致冷隔缺陷。
