重力铸造机铸铁固定压板结构

　　该固定压板主要服务于重力铸造生产线的模具定位与工位承载环节，在铝合金、铜合金等有色金属重力浇注场景中，承担模具侧部限位、开合模导向支座安装以及浇注过程中抗倾覆约束的作用。重力铸造机在浇注时，金属液沿型腔充型会产生短时冲击载荷，模具受热后也会出现不均匀热膨胀，这类压板需要同时承受机械压紧力、热变形带来的附加应力以及反复开合模的交变载荷，因此结构设计不能按普通平板支架处理。

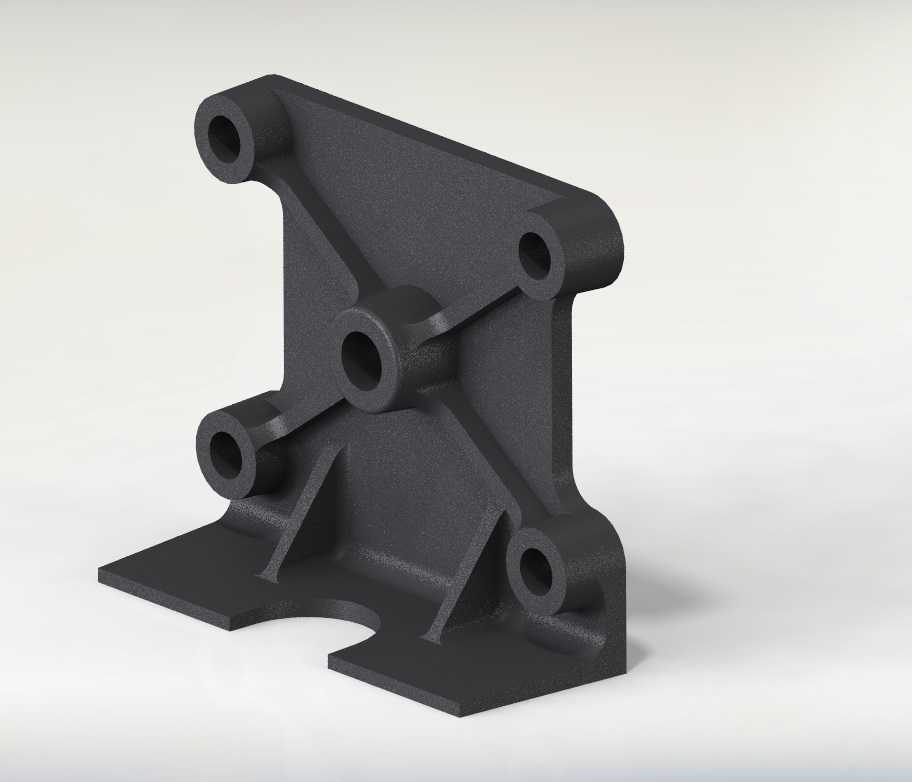

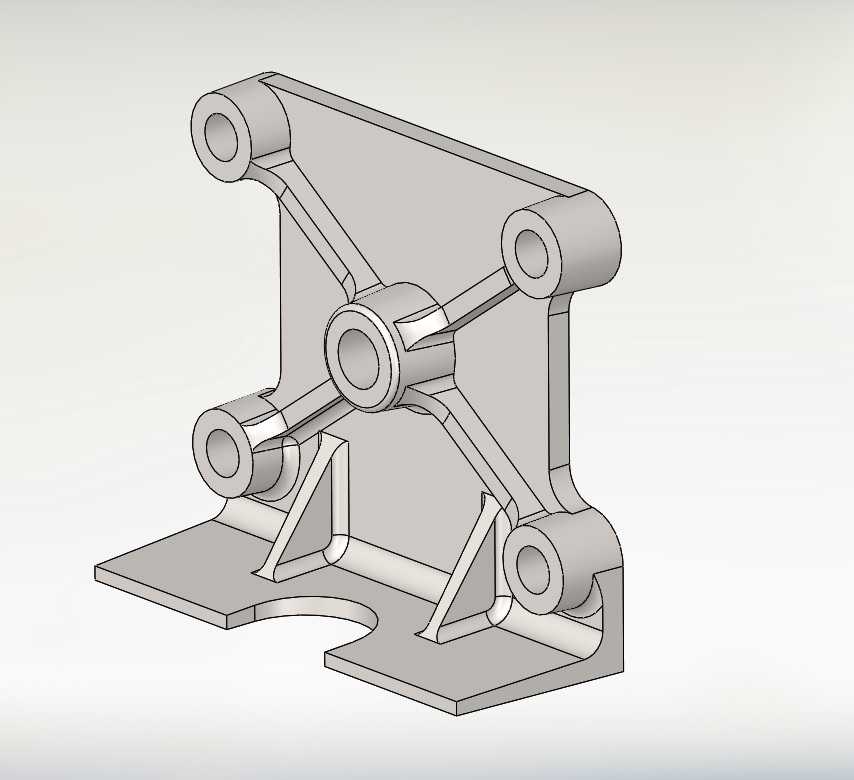

　　从结构布局看，零件底部采用带缺口的L形安装底板，底板平面预留贴合面，可直接压装在铸造机工作台的T型槽区域，缺口位置用于避让工作台紧固螺栓或冷却管路，减少装配时的二次修配。底板上方设置五处带同轴通孔的圆柱铰座，孔位分布在中心与四角方向，中心孔用于安装主定位销轴，四角孔分别连接连杆、摆臂或压紧油缸的铰接端，使压板成为多点铰接的力传递节点。各铰座之间并非采用厚实心腹板连接，而是用斜向加强筋沿受力方向布置，筋条走向与开合模时的拉力、压力传递路径重合，既避免整块大板带来的重量冗余，也能降低铸件凝固时厚壁部位产生缩松的风险。

　　设计思路上，这类压板优先保证铰接孔的位置度与底板贴合面的平面度。中心铰座承受主要的翻转力矩，因此其筒壁厚度明显大于周边支座；四角铰座根据受力方向差异，靠近浇注工位的一侧筋条更宽，用于抵抗金属液充型时的侧向推力，远离浇口的一侧则兼顾安装导向与限位。筋板与底板、圆筒交接处均设置铸造圆角，避免应力集中在直角根部，也便于铁水在型腔内流动充型。底板边缘的折弯立边形成辅助支撑，使压板在螺栓预紧后不会因单侧铰接拉力而翘曲，立边与底板之间的三角筋进一步提高根部抗弯能力。

　　实际安装时，底板下表面需要与工作台面研配，贴合间隙控制在工装装配允许范围内，防止压紧后局部悬空导致铰座孔轴线偏移。五个铰接孔的中心距决定了配套摆臂的运动轨迹，建模时需先按铸造机开合模机构的运动简图确定孔位坐标，再反向推导筋板轮廓，不能只按外观拉伸实体。孔的内径要适配销轴与衬套的配合尺寸，端部预留衬套压入空间，长期使用后衬套磨损可单独更换，避免整个压板报废。圆筒端部的凸边结构可提高孔口接触面积，分散销轴传递的集中载荷。

　　外形边界方面，底板呈近似矩形并在一侧开设弧形避让口，整体高度由铰座中心高与底板厚度共同决定，设计时需保证最上方铰座与模具侧吊耳、油缸连接头之间留有足够扳手空间，同时最外侧圆筒不能超出铸造机工作台安装边界。压板装入工位后，周围要预留模具热膨胀间隙，尤其靠近浇口的一侧，热态下模具向外膨胀不能与筋板发生刚性顶死。模型中各圆筒轴线均平行于底板安装面，适合在卧式加工中心上一次装夹完成镗孔，保证孔系同轴度与平行度；底板贴合面则可通过铣削加工获得稳定基准。

　　从铸件工艺角度，铸铁材料具备较好的减振性与铸造流动性，适合这种带多组筋板和筒座的复杂结构。建模时需注意各壁厚度尽量均匀过渡，筋板交汇处避免形成过大热节，圆筒与底板连接位置通过渐变加厚实现补缩。零件投入使用后，主要失效形式包括铰接孔磨损、底板螺栓孔附近压溃以及筋根裂纹，因此在三维结构阶段就应把圆角、壁厚差、受力筋方向和安装避让关系统一考虑，使压板既能满足铸造机反复开合模的动作要求，也能在高温、多粉尘的浇注环境中长期保持定位精度。
