高压交联铠装电力电缆剖面结构

　　高压交联铠装电力电缆是城市输配电网络、工业厂区供电主干线、轨道交通牵引供电以及新能源场站集电线路中承担电能传输的核心线缆部件。该三维结构以短段剖切方式呈现，重点还原导体绞合、绝缘屏蔽、金属护套与外护层之间的层级关系，便于结构设计人员在桥架敷设、柜内接线、终端头制作和敷设空间校核时直观理解电缆本体构成。

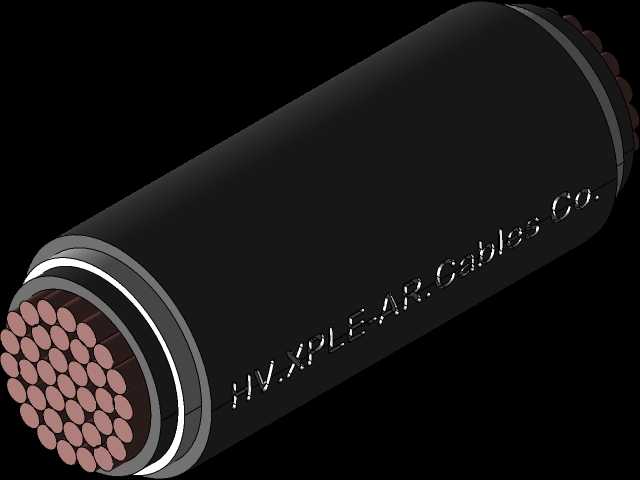

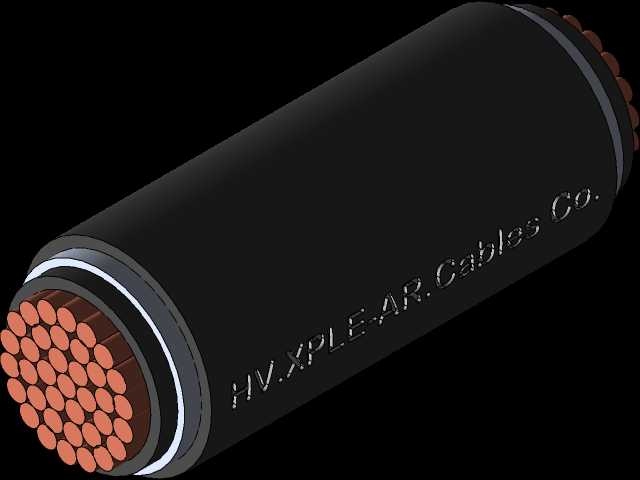

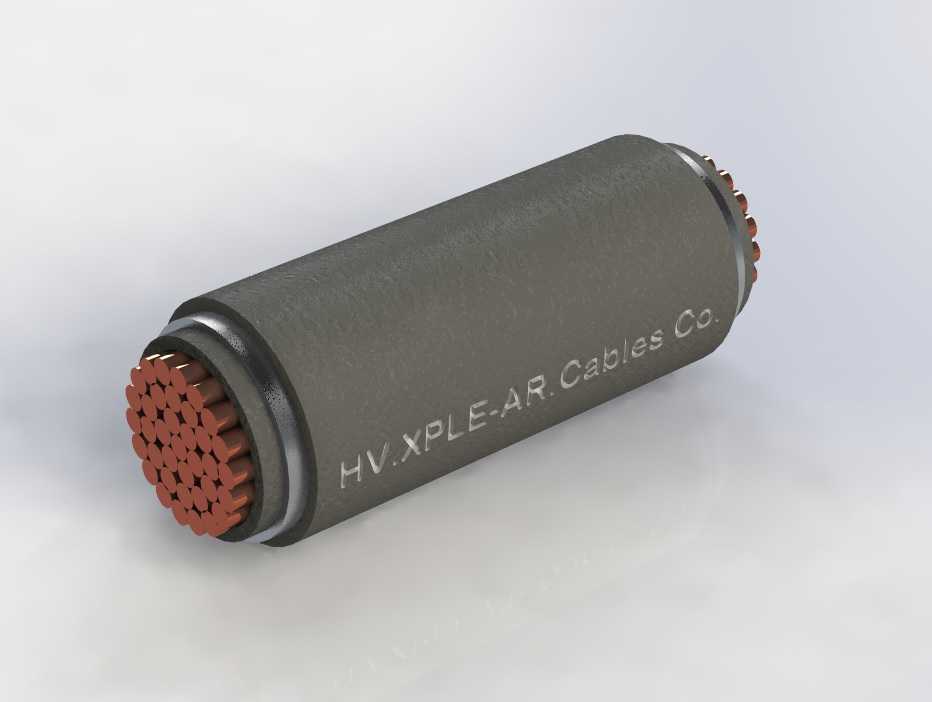

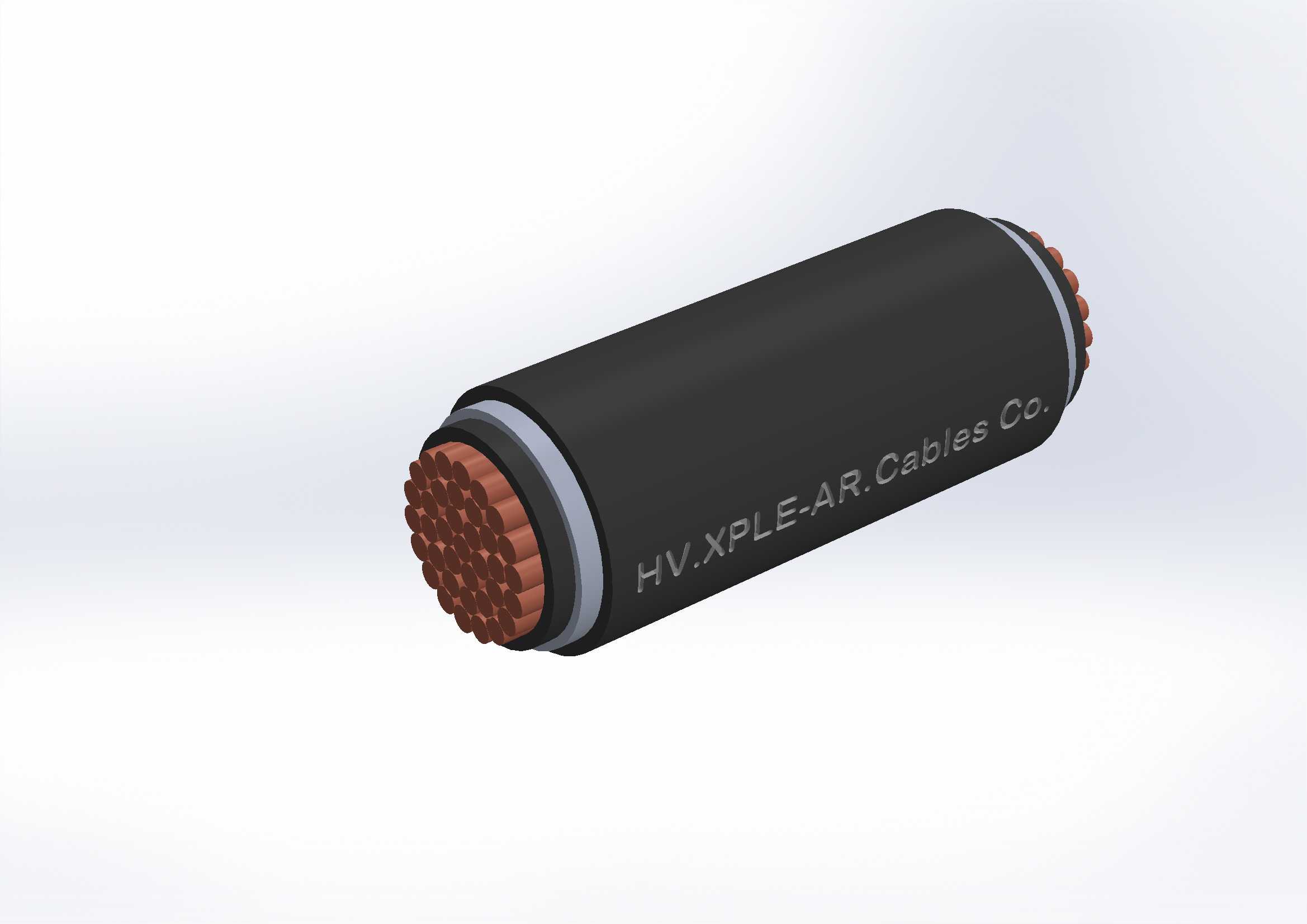

　　模型端部可见多根圆形铜单线按规则绞合形成紧压导体，这种结构相比实心导体具有更好的弯曲柔顺性，能够在桥架转弯、穿管敷设和竖井敷设时分散弯曲应力。导体外依次设置内半导电屏蔽层、交联聚乙烯主绝缘层和外半导电屏蔽层，三层协同作用可均匀导体表面电场，避免局部气隙引发场强集中。主绝缘承担长期运行电压，是决定电缆耐压等级和载流能力的关键部分；屏蔽层则使绝缘界面电位连续，减少尖端放电风险。

　　绝缘外侧设置金属屏蔽与铠装防护结构，金属层可在系统发生接地故障时提供短路电流通路，同时对外部电磁干扰形成屏蔽。铠装层提升电缆承受径向压力和机械冲击的能力，使产品适用于直埋、排管、电缆沟以及存在一定外力风险的工业环境。最外层黑色聚烯烃护套承担耐候、防潮、防腐蚀和耐磨作用，模型表面以连续圆柱形态表现护套完整性，端部通过不同颜色和直径区分各功能层，剖切边界清晰，能够直接用于装配干涉检查和敷设方案沟通。

　　从建模思路看，电缆主体采用同轴回转结构控制各层外径，端部导体按多层绞合阵列布置，单线中心位置随层径变化形成稳定排布；屏蔽层、绝缘层、内衬层、铠装层和外护套分别建立独立实体，既保留材料分区，也方便后续赋予质量属性或剖切显示。外护套表面字符标识以包覆文字形式表现，用于提示电缆型号、电压等级和制造信息，在工程图或展示场景中可增强真实感。

　　实际选型时，设计人员需要结合额定电压、回路电流、短路热稳定、环境温度、敷设方式和弯曲半径确定导体截面与护层组合。大截面高压电缆在桥架内占用空间较大，三相并列敷设时还需校核桥架宽度、层间间距、固定夹具位置以及终端柜接线相位。模型虽为短段示意，但各层直径比例、导体填充形态和端部台阶关系均按真实电缆构造表达，可用于电缆沟布置、开关柜接线、中间接头培训和电力设备展示。

　　安装边界方面，电缆转弯处不应小于规定最小弯曲半径，终端剥切时需严格控制导体、绝缘、屏蔽和铠装层的暴露长度；金属护层接地位置、夹具夹持范围和防火封堵段都要与电缆外径匹配。该结构将不可直接观察的内部层次显性化，使电气设计、结构布置和施工人员能够在三维环境中核对电缆走向、层间距离和设备接口，减少因线缆半径、剥切层次或护层接地理解不一致带来的返工。
