埋地电缆路径标识盖板砂铸造型

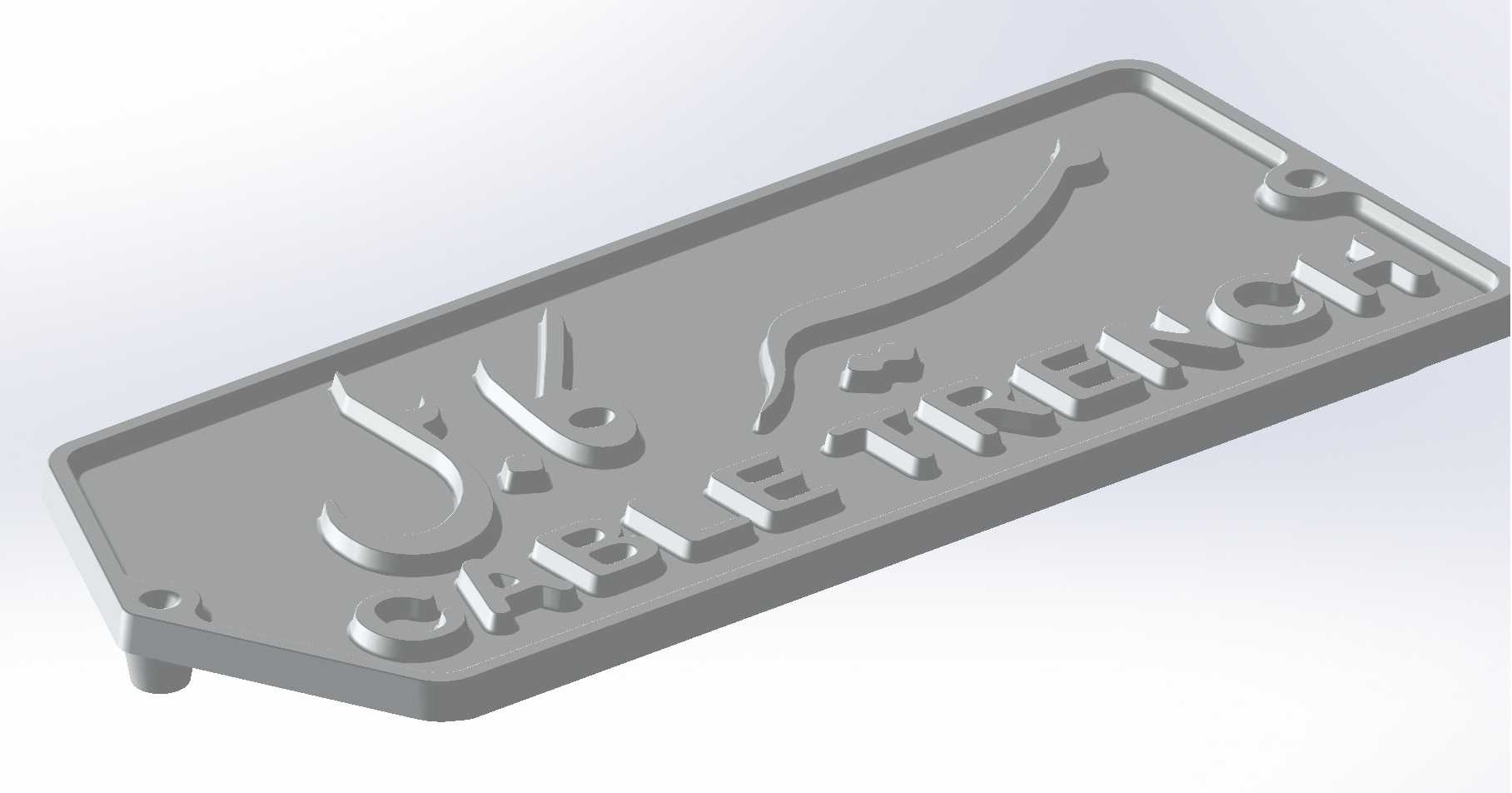

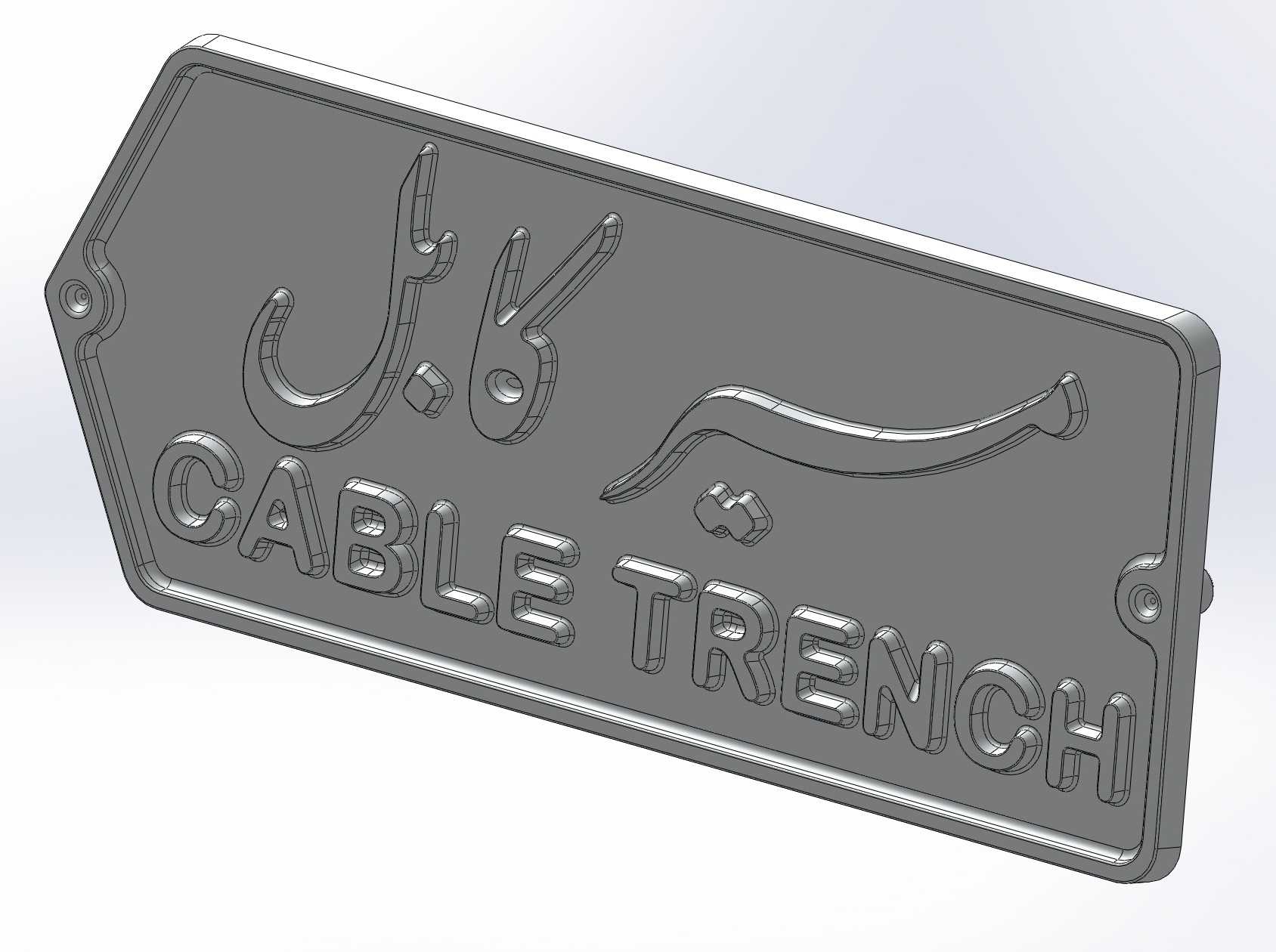

　　该造型围绕埋地电缆路径的地面识别需求展开，主体采用浅槽式长方盖板结构，板面四周设置凸起围边，既增强铸件自身刚性，也在堆放、转运和铺设过程中保护中部浮雕文字与图形。板面核心区域布置连续凸起的“CABLE TRENCH”字样，并配合电缆走向示意图形，使巡检人员在地面清理后能够直接判断下方存在电缆沟或电缆通道，减少开挖施工中的误碰风险。

　　从现场使用角度看，这类标识件通常布置在厂区道路边缘、绿化带、设备区通道或地下管线交汇位置。盖板表面的文字不是单纯装饰，而是承担警示和定位功能：凸起字符在喷砂、锈蚀、积灰后仍保留较明显的光影边界，远距离观察时比平面喷涂字样更耐久；图形线条沿电缆敷设方向延伸，可帮助施工人员判断沟道走向，在缺少图纸或现场参照物不足时提供直观提示。

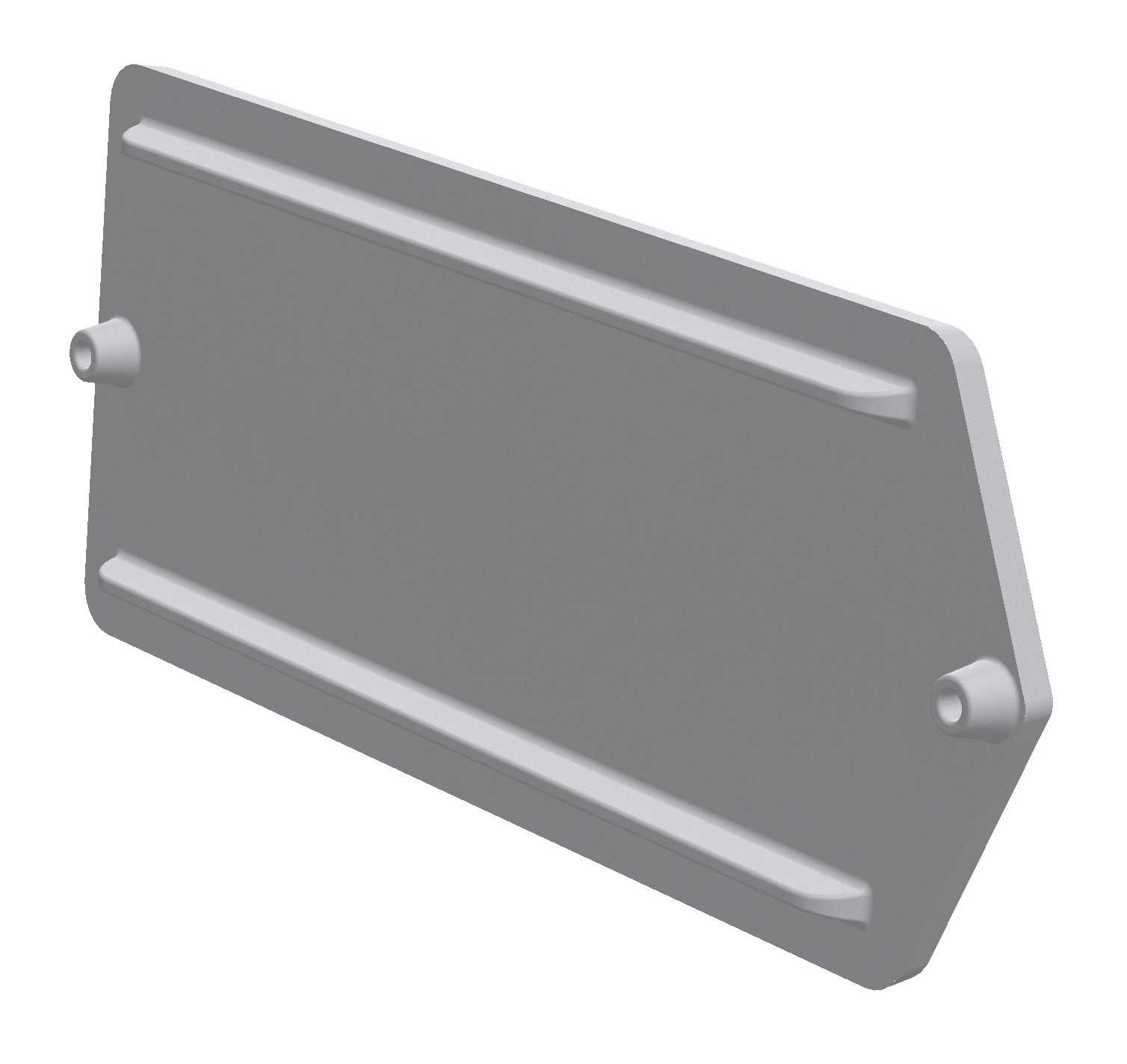

　　结构设计上，板体背面和边缘形成浅盘状腔体，壁厚按铸造工艺均匀过渡，避免大平面凝固时产生缩松和翘曲。四角及端部设置安装孔位，孔边做局部加厚，使紧固件压紧时不会因局部应力集中而开裂。底部短小支脚用于在铺装或预制定位时保持间隙，也可让盖板在砂型起模、搬运和落位时具有稳定支撑。端部圆角与斜向过渡减少了尖锐热节，适合树脂砂或粘土砂造型后一次性铸造成形。

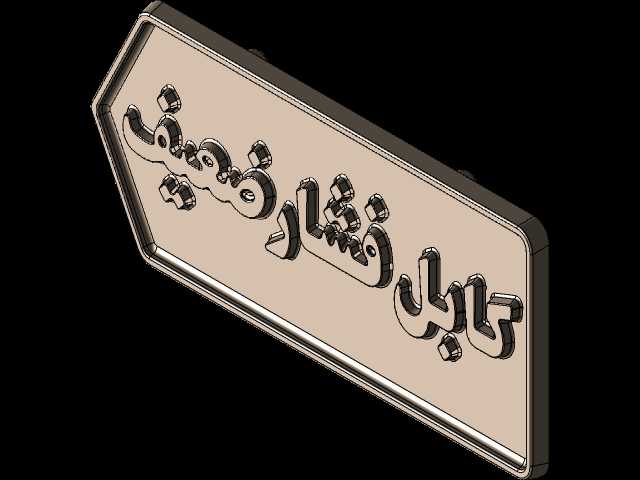

　　浮雕字体的建模需要兼顾识别性与铸造可行性。字高、字宽和凸起深度不能只按视觉效果确定，过深的字槽会造成砂型尖角松散，过薄的笔画又可能在浇注时被铁水冲损。实际造型中，字符根部应带圆角，笔画之间保留足够排砂和起模斜度，封闭字形内部留出工艺连通余量；图形曲线同样采用平滑截面，避免突变台阶。这样处理后，模具分型顺畅，铸件表面文字清晰，后续清理打磨量也明显降低。

　　安装边界方面，外形长度和宽度需与沟道上方的预留铺装区域匹配，盖板不能侵入检修通道，也不宜跨越承重车道而无下部支撑。孔位中心距应结合现场膨胀螺栓或预埋固定件确定，板边与相邻地坪之间预留热胀冷缩和施工误差间隙。若用于经常踩踏的区域，可在下方增加混凝土基础或金属框架；若仅作为绿化带内警示盖板，则通过四角固定即可满足定位要求。

　　建模过程中，先建立板体基准面，再依次完成围边、支脚、安装孔和表面浮雕。文字与图形采用包覆或凸起切除组合方式控制深度，随后对所有铸造面添加拔模斜度，并在字根、孔边、支脚交接处检查最小壁厚。圆角处理不是外观修饰，而是保证金属液充型和冷却收缩的关键。完成实体后，还需核对盖板与地面、紧固件、下方沟边的干涉关系，确保零件从铸造、机加工到现场铺设都具备明确的工艺路径。
