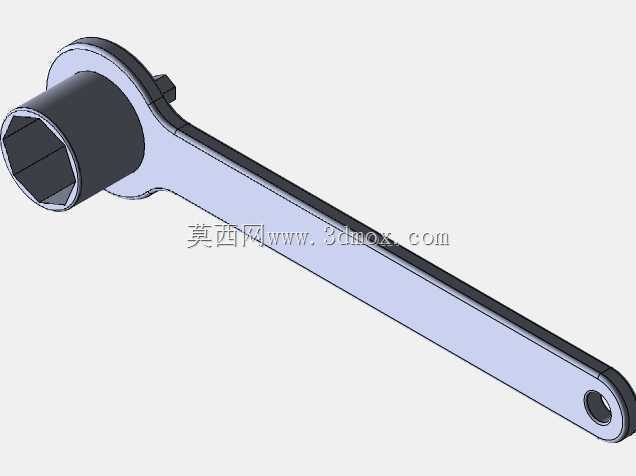

套筒式长柄手动扳手结构设计

　　在设备运维、机械装配、五金维修等一线作业场景中，手动紧固工具的操作适配性直接影响作业效率与操作安全性，这款套筒式长柄扳手的结构设计，正是针对常规开口扳手无法适配沉头螺栓、大扭矩紧固需求的场景做的定向优化。从实际作业的痛点出发，常规开口扳手在拧动深位安装的六角螺栓时，容易出现滑脱、咬边损伤螺栓头的问题，而这款扳手头部采用整体式六角套筒结构，套筒内腔与标准六角螺栓头的六个面完全贴合，接触面积远大于开口扳手，拧动时受力均匀分布在螺栓头的六个棱面，不会出现应力集中啃伤螺栓棱角的情况，哪怕是反复拆装的旧螺栓，也能稳定咬合不打滑。长柄的结构设计并非单纯延长力臂，在确定手柄长度时，需要平衡扭矩输出与操作空间的边界：

　　手柄过短会导致手动施加的扭矩不足，无法达到螺纹副的额定预紧力，容易出现连接件松动的隐患；手柄过长则会在狭窄的设备舱、管线密集的安装位出现挥摆空间不足的问题，甚至会因为力臂过长导致操作人员施加过大扭矩，拧断小规格螺栓或者损伤螺纹孔。这款扳手的手柄采用扁平渐变截面设计，从头部与套筒衔接的位置向尾端逐渐收窄，既保证了手柄的抗弯强度，在大扭矩拧动时不会出现手柄弯折变形，又能控制整体重量，长时间手持作业不会产生过重的负重感。手柄尾端设计的吊挂孔，可适配车间工具墙的挂钉、安全绳挂扣，在高空作业场景下可以通过安全绳将扳手系在作业人员的安全带上，避免工具坠落引发安全事故。套筒头部与长柄的衔接位置做了圆弧过渡加强结构，

　　这个位置是扳手受力时的应力集中点，常规直角衔接的扳手在承受大扭矩时，很容易在衔接处出现裂纹甚至断裂，圆弧过渡的结构可以将拧动时的弯曲应力顺畅分散到手柄整体结构上，大幅提升结构的抗疲劳强度，哪怕是频繁承受冲击性的拧动力，也不会出现结构失效的问题。从安装适配的边界来看，这款扳手的套筒深度经过针对性设计，既可以覆盖常规外六角螺栓的头部高度，也能适配带凸台的长螺栓头，不会出现套筒过浅无法完全套住螺栓头导致滑脱的问题；套筒外壁的外径控制在合理范围，在螺栓周围有凸起结构、安装空间紧凑的场景下，套筒外壁不会和周边结构发生干涉，能够顺利套入螺栓头完成拧动作业。在实际的设备装配场景中，比如生产线机架组装、小型设备的地脚螺栓紧固、

　　液压管路接头的拧紧作业，这款扳手可以适配多种规格的标准六角紧固件，不需要频繁更换工具头，相比活动扳手，它的咬合间隙更小，拧动时没有旷量，操作手感更扎实，不会因为间隙存在导致拧动瞬间的冲击力损伤螺栓。从建模的结构逻辑来看，整个扳手的实体结构没有多余的装饰性特征，所有的曲面、倒角、截面变化都服务于功能需求：手柄边缘的大圆角设计，是为了避免操作人员握持时硌手，长时间施力作业不会磨伤手掌；套筒头部的倒角设计，是为了在对位螺栓头时起到导向作用，哪怕视线受阻的盲操作场景，也能快速将套筒套入螺栓头，提升对位效率。在扭矩传递的路径上，操作人员施加在手柄上的旋转力，通过长柄传递到头部套筒，再通过套筒内腔的六个接触面均匀传递到螺栓头，整个传力路径没有结构薄弱点，能够稳定传递手动操作的最大扭矩，满足常规M6到M12规格螺栓的紧固与拆卸需求，在没有动力工具的野外作业、断电应急维修场景下，这类手动扳手是不可或缺的基础作业工具。
