带安装法兰的管状连接基座结构设计

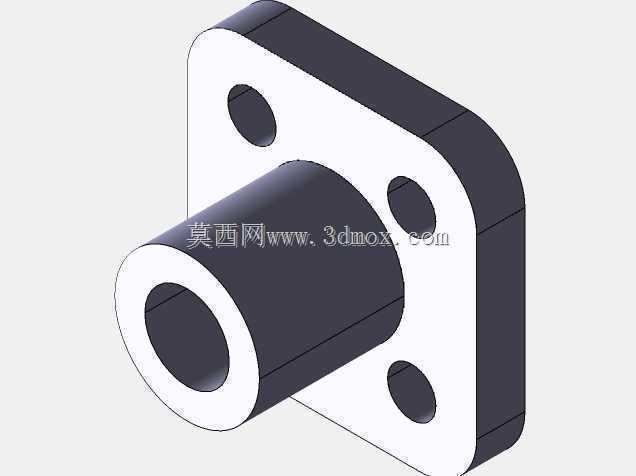

　　这类带方形安装法兰的管状基座，在流体管路布设、小型气动执行元件固定、轻型传动轴支撑场景中十分常见，日常做设备结构排布时，经常会遇到需要将管状构件垂直固定在安装面板上的需求，这类零件刚好承担了过渡连接与承载的双重作用。从结构逻辑来看，方形法兰盘上的三个通孔呈三角分布，并非常规的四孔对称设计，这种排布方式是为了适配安装空间受限的场景，三个安装点即可形成稳定的定位支撑，相比四孔结构减少了一个安装紧固件的操作空间需求，在紧凑的设备腔体内布设时，能避开周边其他管线或结构件的干涉，同时三角定位本身具备良好的防转特性，安装完成后不会因为管路振动或轴向载荷出现周向转动偏移。中间的管状部分为空心贯通结构，内径尺寸根据通流介质或穿设构件的外径匹配，

　　管壁厚度经过载荷校核，既可以满足低压流体输送时的耐压需求，也可以作为光轴的滑动支撑衬套基座使用，管状部分与法兰盘的衔接处做了圆弧过渡处理，避免直角连接处的应力集中，在承受轴向冲击载荷或径向偏载时，不会出现衔接位置断裂的问题。实际选型应用时，首先要确认安装边界：方形法兰的对角尺寸要小于安装面的可用空间，三个安装孔的中心距要和设备面板上预设的螺纹孔位置完全匹配，避免现场二次扩孔调整；管状部分的伸出长度要根据安装面板外侧的连接需求确定，既要保证外接管路或构件有足够的配合长度，也不能因为伸出过长导致悬臂载荷过大，引发基座变形。设计建模过程中，需要重点管控几个形位公差：法兰盘的安装贴合面要保证平面度，避免安装后出现缝隙导致密封失效或固定不稳；

　　管状部分的外圆与内孔要保证同轴度，作为轴支撑使用时，同轴度偏差过大会加剧轴的磨损，作为流体通道使用时，同轴度偏差会影响外接管路的对接精度；三个安装孔的轴线要垂直于法兰安装面，否则紧固件锁紧时会产生额外的安装应力，长期受振动影响容易出现紧固件松动。这类零件的材质选择范围较广，常规工况下使用普通碳钢做表面发黑处理即可满足强度与防锈需求，有腐蚀介质的场景可以选用304不锈钢加工，轻量化需求的设备中也可以使用铝合金材质做阳极氧化处理，不同材质的加工工艺略有差异，但核心结构尺寸的管控逻辑一致。在设备维护场景中，这类基座属于易更换的基础连接件，当出现管壁磨损、法兰变形或安装孔滑牙时，可以直接整体替换，不需要对周边其他结构做改动，

　　大幅降低设备停机维护的时间成本。建模时要注意法兰盘边角的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在安装时起到导向作用，快速对准安装面板的定位标记；管状部分的端面要做平口处理，保证外接构件贴合紧密，若用于流体管路连接，端面还需要预留密封槽的安装空间，根据密封件的规格尺寸调整槽深与槽宽，避免密封件压缩量不足导致泄漏，或是压缩量过大加速密封件老化。
