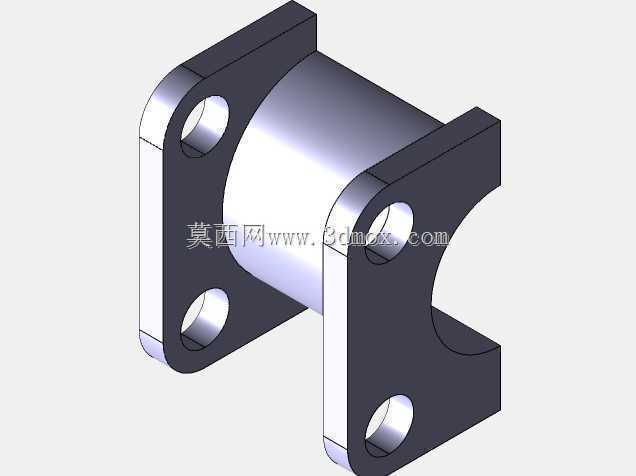

法兰式双安装耳切削加工轴承支撑座

　　这款带双侧安装耳的轴承支撑结构，在轻工输送线、小型机床进给单元、非标自动化传动工位里的应用占比不低，日常选型中经常会遇到安装空间局促、同时需要承受径向与小幅轴向载荷的工况，这种分体式法兰耳的结构刚好能适配这类场景。不同于整体式方形轴承座需要预留整块安装平面，这款结构的两个安装耳向外延伸，安装时只需要在安装基板上对应两个耳板的孔位加工安装孔即可，哪怕安装面旁边有凸起的管线、相邻机构的干涉边，只要两个耳板的位置能贴合固定，中间的筒体部分可以悬空跨过干涉区域，这一点在老设备改造、紧凑空间加装传动单元的时候优势格外明显。

　　从功能特性上看，中间的筒体部分是轴承安装的核心腔体，内壁加工精度直接决定轴承装配后的同轴度，设计时腔体的内径公差需要匹配所选轴承的外径公差带，一般选用过渡配合，既保证轴承装配后不会发生外圈跑圈，又能避免过盈量太大导致装配时压伤轴承外圈。筒体两端的止口结构，是用来加装轴承端盖的，端盖压紧后可以限制轴承的轴向窜动，同时能阻挡车间里的切削碎屑、粉尘进入轴承滚道，延长轴承的维护周期。两侧的安装耳上各加工了两个通孔，孔位的中心距是安装时的核心定位尺寸，设计时需要保证四个安装孔的中心连线与筒体轴线的平行度，否则安装锁紧后筒体会发生偏斜，直接导致穿入的轴产生别劲，轻则运转时扭矩增大、发热严重，重则会造成轴承早期点蚀、轴的疲劳断裂。耳板上的通孔直径要比所选安装螺栓的公称直径大1到2毫米，预留一定的安装调整余量，抵消安装基板加工时的孔位误差，避免出现螺栓穿不进去的问题。

　　设计思路上，这款结构优先考虑了加工工艺性，整体采用整块钢料铣削加工即可成型，不需要复杂的铸造成型工序，小批量制作时生产周期短，成本也更容易控制。两个安装耳与筒体连接的位置做了圆角过渡，避免直角连接处产生应力集中，在承受冲击载荷的时候，不会从连接位置发生断裂。筒体侧面的开槽结构，一方面是为了减轻整体重量，另一方面在一些需要从侧面调整轴承顶丝、或者加装润滑注油嘴的工况下，这个开槽可以留出操作空间，不需要把整个轴承座拆下来就能完成维护操作。

　　尺寸边界方面，这类轴承座的筒体长度一般要比所选轴承的宽度宽出5到8毫米，给两端的端盖留出安装空间，筒体的外径要比轴承外径大10毫米以上，保证筒体有足够的壁厚承受径向载荷，不会在受力时发生变形。两个安装耳的外伸长度要保证安装螺栓的套筒空间，也就是螺栓拧紧时，套筒不会碰到筒体的外壁，一般耳板外侧到筒体外壁的距离不小于15毫米，方便现场施工时操作。耳板的厚度要根据额定载荷计算，一般输送线用的轻型轴承座耳板厚度不小于8毫米，承受较大载荷的工况下可以加厚到12到15毫米，避免锁紧螺栓时耳板发生变形。安装时需要注意，两个耳板的贴合面要与安装基板完全贴合，不能有翘曲，如果安装面有平面度误差，可以加薄铜皮调整，保证筒体轴线与传动轴的轴线完全重合，锁紧螺栓时要对角均匀拧紧，避免单侧受力导致耳板断裂。日常维护中只需要定期通过预留的注油位置补充润滑脂，检查安装螺栓的预紧力即可，不需要复杂的维护操作，非常适合工业现场的长期使用。
