卧式承压储运用压力容器结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:530529
  • 卧式承压储运用压力容器结构设计
  • 卧式承压储运用压力容器结构设计
  • 卧式承压储运用压力容器结构设计
  • 卧式承压储运用压力容器结构设计
  • 卧式承压储运用压力容器结构设计
  • 卧式承压储运用压力容器结构设计
  • 卧式承压储运用压力容器结构设计

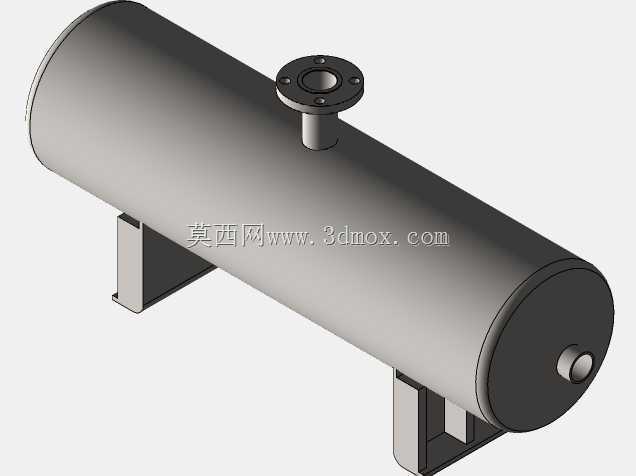

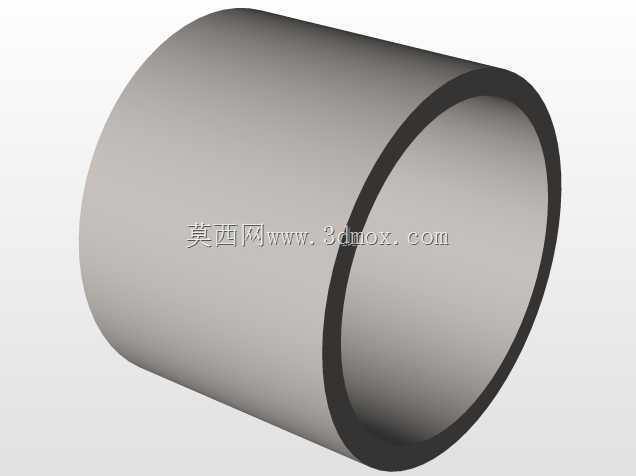

  在化工、能源、食品加工、集中供热等工业场景中,卧式压力容器是承担介质储存、缓冲、相态分离等核心功能的常用承压设备,这类设备的设计核心是在满足承压强度要求的前提下,兼顾安装空间适配、介质进出流道合理性、现场运维操作便利性。本次呈现的卧式压力容器采用经典的鞍式支座支撑结构,整体为长圆柱筒体搭配两端标准椭圆封头的构型,这种构型的优势在于筒体段的环向应力分布均匀,椭圆封头可以有效降低端部应力集中系数,相比平盖封头能在同等承压等级下减少壁厚用料,控制设备整体自重。

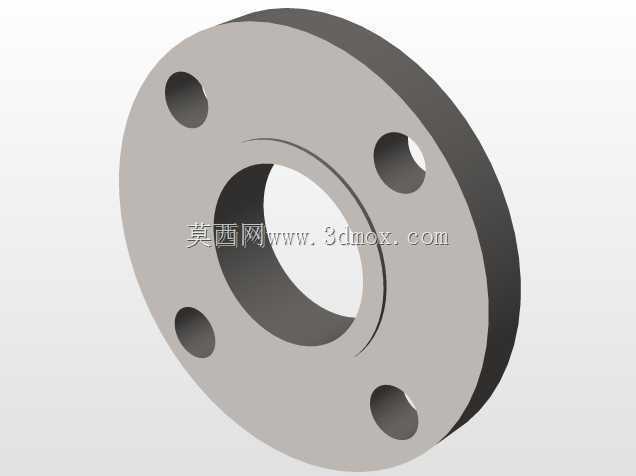

  从结构细节来看,筒体顶部居中位置设置了带法兰凸缘的接管,该接管作为介质主入口或工艺接口,采用突面法兰连接形式,法兰盘上均匀布置螺栓孔,可与外部工艺管道实现可靠密封连接,接管与筒体的连接位置做了圆滑过渡处理,避免焊接应力集中,建模时特意还原了焊缝区域的圆滑过渡特征,方便后续有限元分析时划分网格,减少应力奇异点。筒体右端封头的中心位置设置了小口径接管,该接口可作为排污口、排气口或者液位检测接口使用,根据不同工艺需求可适配阀门、液位计或者盲板。

  支撑结构采用两个对称布置的鞍式支座,支座由立板、底板和加强筋焊接而成,底板上预留地脚螺栓安装孔,可直接固定在混凝土设备基础或者钢制设备框架上。两个鞍座的间距设置参考了卧式容器设计规范,避开了筒体的弯矩最大截面位置,其中一个支座设置为固定端,另一个为滑动端,可补偿设备运行时因温度变化产生的热胀冷缩位移,避免筒体产生附加温度应力。建模过程中,筒体壁厚、封头壁厚、接管壁厚均按照常规中低压容器的壁厚系列选取,所有转角位置均设置了符合工艺要求的圆角,避免尖锐棱角带来的应力集中问题。

  在实际工程应用中,这类压力容器的安装边界需要重点考虑:设备整体长度方向需要预留足够的抽芯、检修空间,尤其是端部接口位置要预留管道连接和阀门操作的操作面,顶部接管上方要预留法兰拆装的吊装空间,鞍座底板的安装平面需要保证水平度偏差在允许范围内,避免设备安装后产生附加弯曲应力。设计时还需要考虑介质特性,如果是储存腐蚀性介质,需要在筒体内壁预留衬里层的厚度空间,如果是承压蒸汽类介质,还需要在筒体上增设安全阀、压力表等安全附件的接口位置。

  从建模逻辑来看,整个模型采用参数化建模思路,筒体长度、直径、壁厚、接管位置、支座间距等参数均设置为可变量,方便后续根据不同的工艺参数快速调整模型尺寸,适配不同容积、不同承压等级的设计需求。模型中所有的法兰尺寸均参考标准管法兰系列选取,支座尺寸参考标准鞍式支座参数设置,保证模型可以直接导出工程图用于生产制造参考,也可以导入有限元分析软件进行应力校核、疲劳分析等后续仿真工作。在流道设计上,顶部接管的插入深度做了合理控制,避免进液时直接冲击筒壁造成局部冲蚀,端部排污口的位置设置在封头最低点,保证停机时可以将筒体内的残液完全排空,减少介质残留带来的腐蚀问题。
