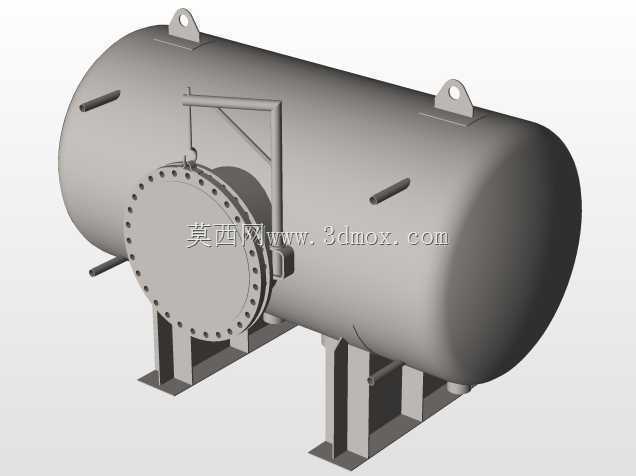

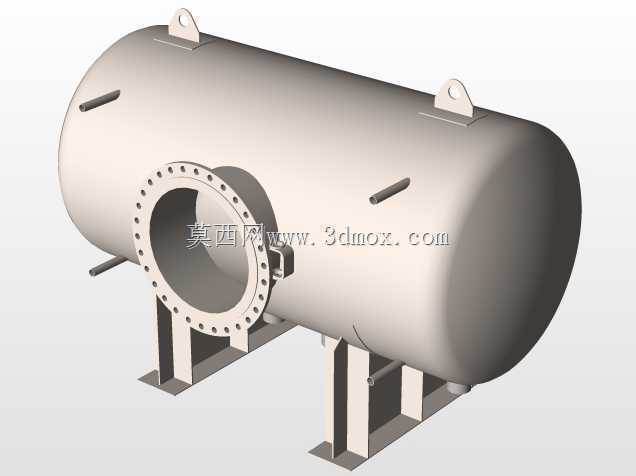

带吊耳法兰连接圆形压力容器端盖结构

　　在石油炼化、化工生产、食品灭菌、压缩空气储能等工业场景中，压力容器端盖是保障承压系统密封可靠性的核心部件，本次呈现的圆形法兰连接带吊耳端盖结构，是立式承压容器最常用的快开/固定端盖形式之一。这类端盖通常安装在立式压力容器的顶部或底部人孔、物料出入口位置，日常承担密封承压腔、阻隔内部介质外泄的作用，部分带吊装结构的端盖也可配合起吊设备完成开启，方便检修人员进入容器内部清理、更换内件或检查衬里损耗情况。从结构设计逻辑来看，端盖主体采用等厚圆形平板加补强圈的结构形式，边缘整圈布置均匀分布的螺栓孔，孔位间距严格遵循法兰密封的螺栓排布规范，避免因螺栓间距过大导致密封面压合不均出现介质渗漏。端盖与容器筒体连接的密封面采用突面形式，

　　可适配非金属平垫片、缠绕式垫片等多种密封件，满足不同压力等级、不同腐蚀特性介质的密封需求。端盖顶部焊接的单吊耳结构，位置经过重心校核，起吊时端盖可保持水平状态，不会出现倾斜磕碰密封面的情况，吊耳的开孔尺寸适配常规起重吊钩的直径，吊耳与端盖主体的连接位置增设了加强筋，避免起吊过程中吊耳根部应力集中出现焊缝开裂。从安装边界来看，这类端盖的外径尺寸与配套容器法兰的外径完全匹配，螺栓孔的中心圆直径、孔数、孔径都与配对法兰保持一致，安装时无需额外加工适配，端盖的厚度根据承压等级、设计温度、介质腐蚀裕量计算确定，可覆盖中低压工况下的多数立式容器使用需求。在实际建模过程中，端盖的密封面平面度、螺栓孔的位置度都做了严格的参数化约束，

　　螺栓孔采用整圈阵列的方式生成，修改孔数、孔径、中心圆直径时可一键更新所有孔位，方便设计人员根据不同的压力等级快速调整参数。端盖与吊耳的焊接位置预留了焊脚尺寸的建模余量，可直接导出用于焊接工艺卡的编制，也可导入有限元分析软件，对承压状态下的端盖变形量、吊耳起吊时的应力分布做仿真校核，提前预判结构薄弱点。这类端盖结构在实际使用中，除了常规的承压密封作用，部分工况下还会在端盖上开孔安装压力表、安全阀、放空阀等仪表附件，建模时也预留了附件安装的接口位置参考，设计人员可根据实际工艺需求在对应位置添加开孔结构，无需重新调整端盖主体的受力结构。需要注意的是，这类带吊耳的端盖仅适用于重量在起吊设备额定载荷范围内的场景，若端盖重量过大，还需在端盖对称位置增设吊点，保证起吊过程的平稳性，密封面的粗糙度要求也在建模时做了标注提示，避免加工时密封面精度不足导致试压过程出现渗漏。
