功率传感器配套外螺纹PTO连杆结构

　　在动力传动测试台架、整车动力性能检测以及特种作业车辆的动力输出链路中，这类外螺纹PTO连杆承担着动力传递路径上的力信号采集衔接作用，它并非普通的传动连杆，而是专门适配S420系列功率传感器的配套衔接构件，一端对接功率传感器的动力输出端，另一端连接车轮环侧的安装基座，将动力传递过程中的扭矩、轴向力等载荷精准传导至传感器感应单元，避免额外连接间隙带来的信号采集误差。

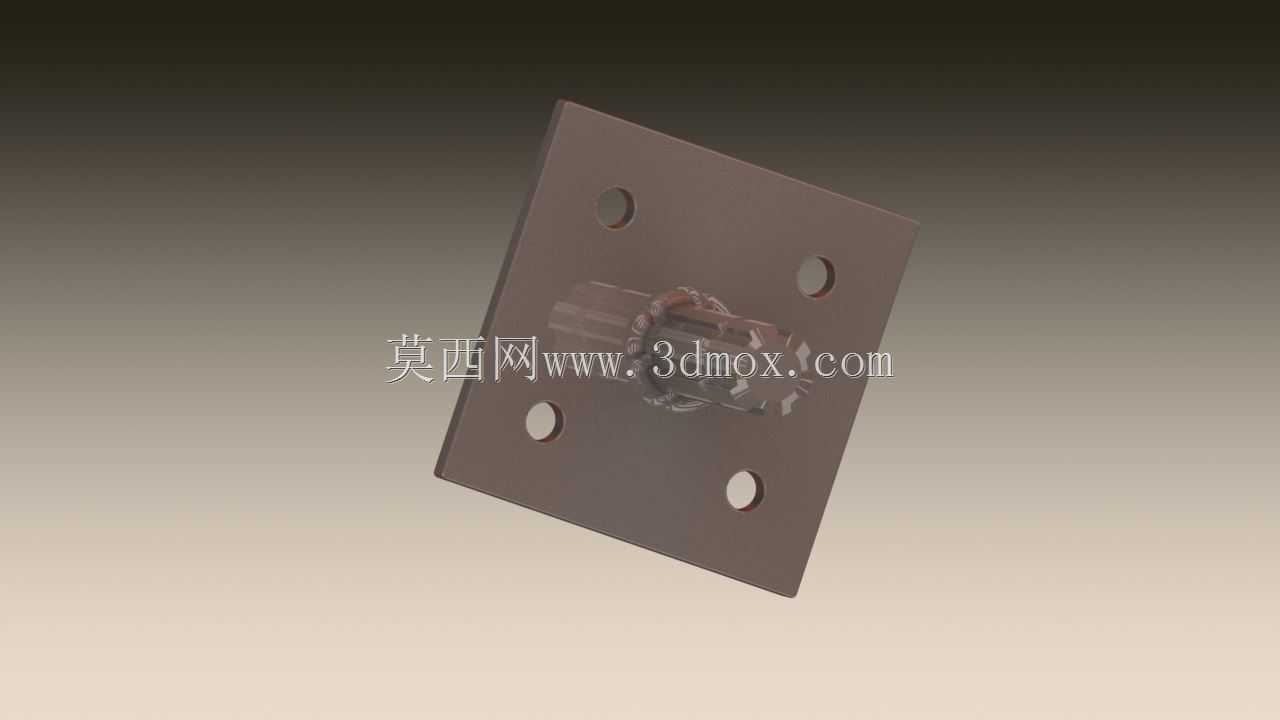

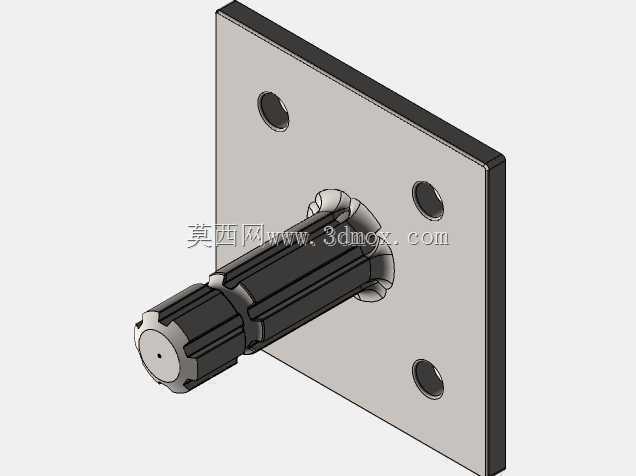

　　从结构设计逻辑来看，该连杆采用法兰盘加外螺纹杆身的组合结构，方形安装法兰上开设四个对称分布的通孔，孔位公差严格匹配车轮环侧的安装螺柱分布，安装时无需额外调整对位，法兰端面的平面度控制在0.02mm以内，保证安装后与对接面完全贴合，避免偏载导致的连杆受力变形，进而影响传感器的测量精度。杆身的外螺纹采用细牙螺纹设计，相比粗牙螺纹具备更好的自锁性能与微调能力，可适配不同安装间距下的连接需求，螺纹段与光杆段的过渡位置采用圆角过渡，消除应力集中点，避免长期交变载荷下出现疲劳断裂问题。

　　实际应用场景中，这类连杆常出现在商用车底盘测功台、农业机械PTO动力输出测试、工程机械动力性能校验等场景，在台架测试过程中，动力从动力源输出后经过功率传感器，再通过该连杆传递至负载端（车轮环或者测功机输入轴），连杆自身的刚性经过严格校核，在额定载荷下的形变量控制在0.01mm以内，不会因为自身形变吸收或者额外释放动力，保证传感器采集到的功率、扭矩数据完全匹配实际动力输出值。设计过程中，工程师特意将连杆的重心与回转中心做了同轴度校准，高速回转过程中不会产生额外的离心振动，避免振动信号干扰传感器的力值采集，适配最高3000rpm的回转工况，覆盖绝大多数商用车辆、农用机械的PTO输出转速范围。

　　安装边界方面，方形法兰的边长尺寸适配常规车轮环的安装基座尺寸，四个安装孔的中心距严格遵循行业通用的传感器配套安装规范，无需对现有测试台架或者车轮环结构做二次改造即可直接替换安装，外螺纹段的长度预留了足够的调节余量，可适配不同厚度的安装垫片、锁紧螺母的安装空间，螺纹末端做了倒角处理，方便对接安装时的螺纹导入，避免螺纹错牙导致的安装卡滞。杆身的光杆段直径经过强度校核，可承受额定扭矩下的剪切力与轴向拉力，材料选用合金结构钢经调质处理，表面做发黑防锈处理，适应台架测试车间的多油污、多粉尘环境，长期使用不会出现锈蚀卡滞的问题。

　　不同于普通的传动连杆，该构件的尺寸公差配合要求更高，法兰安装孔的位置度公差控制在0.05mm以内，外螺纹的中径公差采用6H级精度，保证与传感器侧内螺纹接口的配合间隙处于合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小导致安装拆卸困难。在台架搭建过程中，安装该连杆时只需按照对角顺序锁紧法兰侧的固定螺栓，再将外螺纹端旋入传感器接口至规定扭矩即可，无需额外做动平衡校准，因为零件在加工完成后已经做了单件动平衡处理，剩余不平衡量满足G6.3级的精度要求，适配常规测试工况的回转精度需求。

　　在日常设备维护中，该连杆属于易更换的配套耗材，长期交变载荷下如果出现螺纹磨损、法兰端面磕碰变形等问题可直接替换，由于安装接口完全标准化，替换后无需重新校准传感器的零点参数，大幅缩短台架的停机维护时间。针对不同功率等级的测试需求，该结构的尺寸参数可做等比例缩放，但核心的安装孔位、螺纹规格始终匹配S420系列功率传感器的接口标准，保证不同批次、不同生产厂家的同规格传感器都能实现通用互换，降低测试台架的备件储备成本。
