扭力换档套筒扳手结构设计

　　这款扭力换档套筒扳手属于手动拆装类五金工具，主要面向需要精准控制拧紧力矩、同时适配多规格紧固件的装配与维修场景，在小型机械装配、设备维保、五金拆装、家用维修等场景中都能发挥作用，尤其适合需要在狭窄操作空间内完成紧固件拆装、同时对拧紧力矩有明确要求的作业环节。

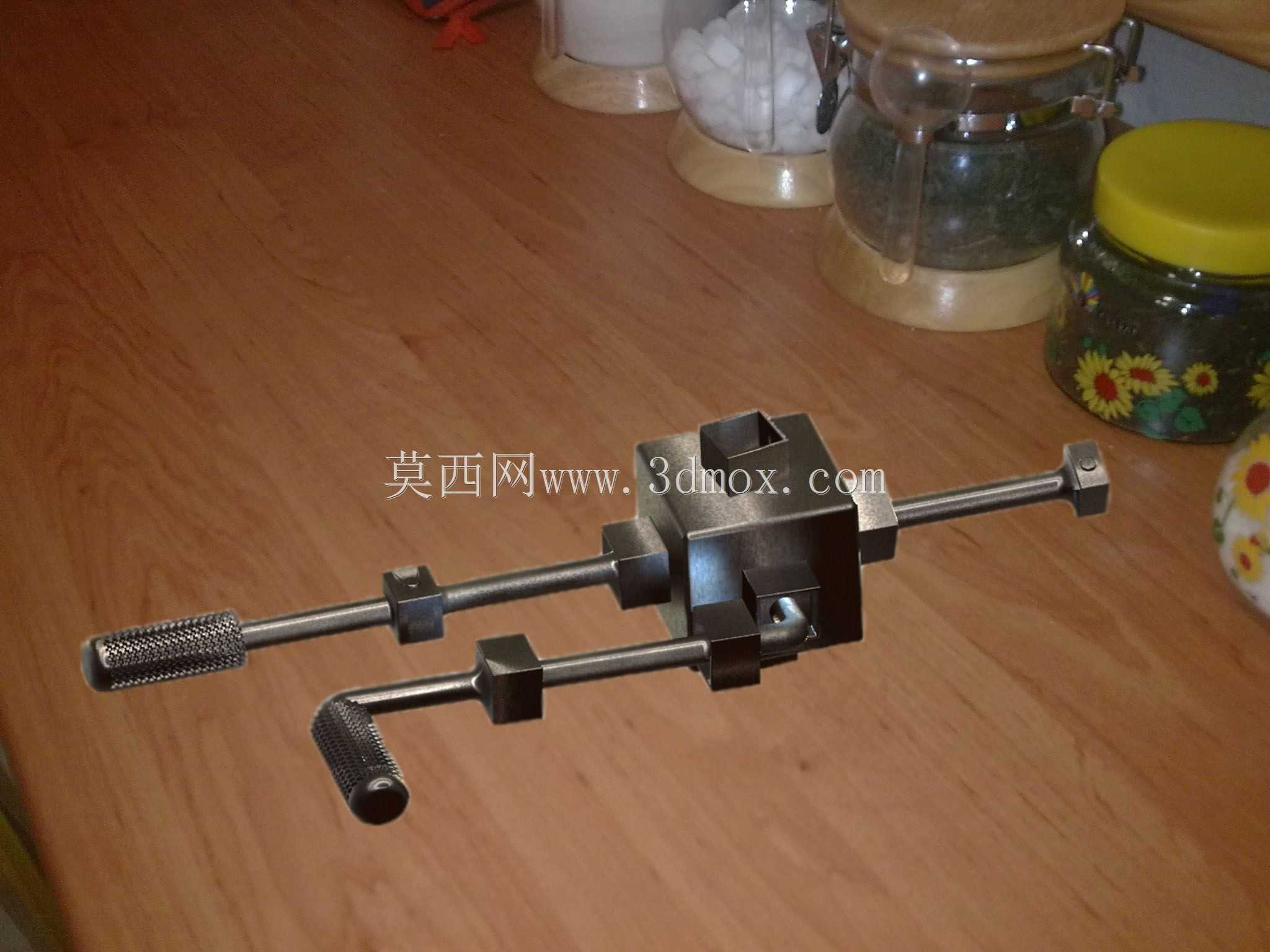

　　从实际使用需求出发，这款工具的核心设计逻辑是将扭力控制功能与多规格套筒适配、换档调节结构整合为一体，解决传统单一功能扳手需要频繁更换工具、无法精准控制力矩导致紧固件滑牙或工件损坏的问题。整体结构采用主体滑块搭配双操作杆的布局，主体滑块作为核心承载部件，内部集成扭力传递与档位切换结构，两侧伸出的长操作杆用于施加扭转力矩，其中一侧操作杆末端设置滚花防滑握柄，另一侧操作杆可搭配不同规格的套筒接头，适配不同尺寸的螺栓、螺母类紧固件。

　　功能特性上，这款扳手的扭力传递路径经过优化，操作时握持滚花握柄转动操作杆，力矩通过杆身传递至主体内部的扭力调节机构，达到预设扭力值时内部机构会产生卸力反馈，避免力矩过载损坏紧固件或被装配件。换档结构通过主体上的滑动调节块实现，拨动调节块可切换不同的力矩档位或者套筒适配位，无需更换扳手本体即可适配不同规格的紧固件作业需求，减少作业过程中工具更换的频次，提升拆装效率。操作杆上设置的方形卡位结构，可在施加力矩时与主体滑块形成稳定的刚性连接，避免操作过程中杆身打滑脱出，提升作业安全性。

　　从外形尺寸与安装边界来看，整体结构采用紧凑化设计，主体滑块的长宽尺寸控制在常规手动扳手的握持范围内，两侧操作杆的长度经过力矩计算优化，既保证施加额定扭力时不需要过大的握持力，又避免杆身过长导致在狭窄空间内无法转动操作。滚花握柄的直径符合人体工程学握持尺寸，表面的滚花纹理在沾有少量油污的作业环境下也能提供足够的摩擦力，防止操作时打滑。套筒连接端采用标准的方榫接口，可兼容市面上常规规格的通用套筒配件，不需要定制专属配件即可拓展使用范围。

　　设计过程中针对实际作业的痛点做了多处细节优化：操作杆与主体滑块的连接部位采用可滑动的卡位设计，不使用时可将操作杆推至贴合主体的位置，缩小整体收纳尺寸，方便放入工具包或工具箱携带；主体部位的棱角做了倒钝处理，避免操作时棱角划伤手部；扭力调节机构的档位标识设置在主体醒目位置，作业时可快速识别当前档位，不需要反复核对参数。在实际装配场景中，这款工具可用于小型机电设备的外壳紧固件装配、自行车零部件拆装、家用五金件安装等对力矩有要求的作业，相比普通固定扳手，它能有效避免因拧紧力矩过大导致的螺纹滑牙、塑料件开裂等问题，相比专业定扭扳手，它的多套筒适配功能又能减少工具携带数量，适合流动维保、户外作业等需要轻量化工具配置的场景。

　　结构建模过程中，各运动部件的配合间隙经过反复校核，操作杆在主体滑块内的滑动阻尼适中，既不会因为间隙过大导致晃动影响力矩传递精度，也不会因为间隙过小导致换档操作卡滞。扭力反馈机构的触发力矩一致性是设计重点，建模时对内部弹性部件的压缩量、卡位钢球的接触角度做了参数化设置，保证每个档位的触发力矩误差控制在手动工具允许的范围内，满足常规民用与小型工业装配的力矩精度要求。整体结构没有采用复杂的异形零部件，大部分部件可通过常规的机加工工艺生产，制造成本可控，适合批量量产推广。
