多输出端套筒扳手扭矩分配传动结构

　　在设备装配、重型机械维保、生产线批量紧固件作业场景中，常遇到同一安装面多组同规格螺栓需要同步定扭矩拧紧的需求，单头套筒扳手逐颗作业不仅效率低下，还容易因螺栓拧紧顺序、扭矩偏差导致结合面密封失效、连接件应力不均，甚至出现法兰翘曲、密封垫破损等问题，这款扭矩分配结构正是针对这类痛点设计的手动工具配套传动组件。

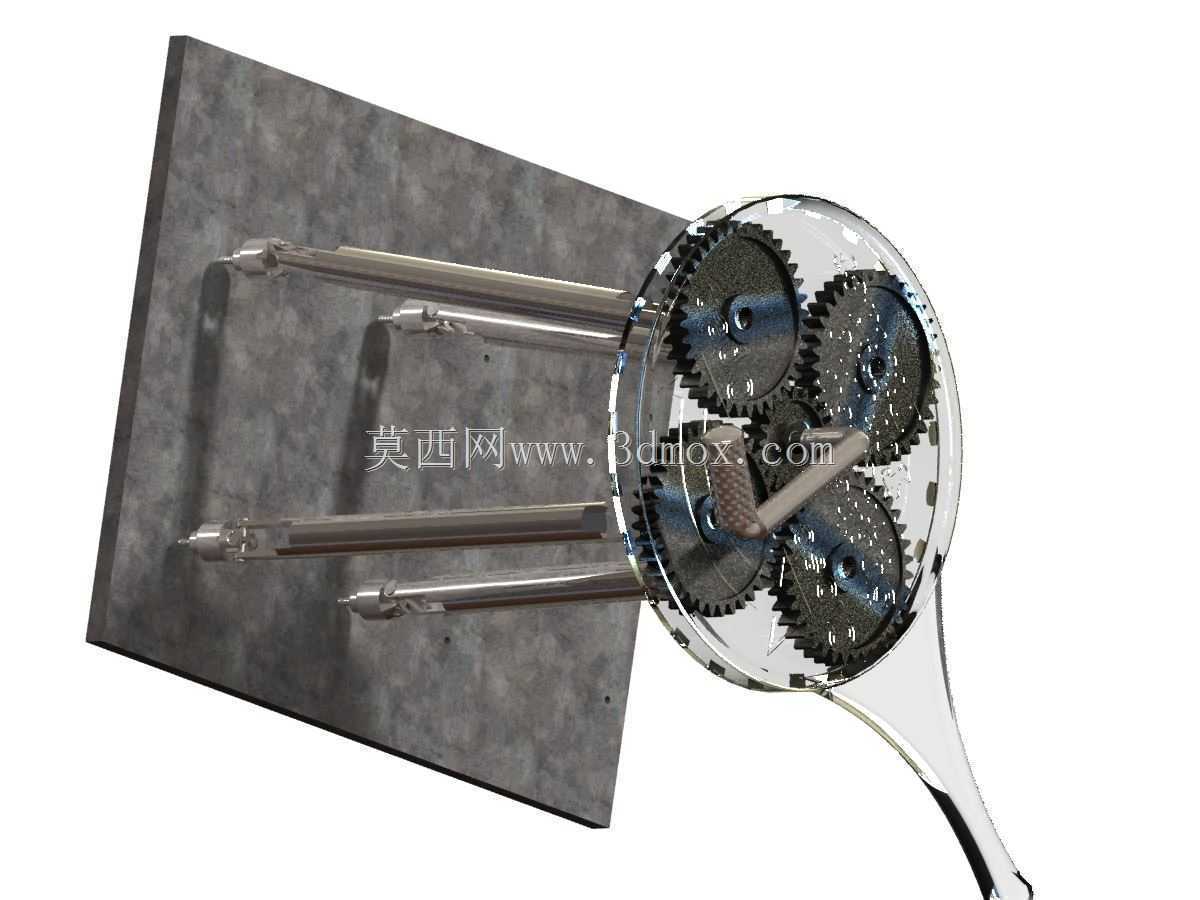

　　从结构逻辑来看，该分配器采用行星齿轮组作为核心传动单元，输入端连接标准棘轮扳手驱动方头，内部通过中心轮与四个均匀排布的行星轮啮合，将单一输入扭矩均匀拆分至四个输出端，每个输出端可适配标准规格套筒，作业时可同时卡入四颗呈矩形排布的螺栓头，单次驱动即可完成四颗螺栓的同步拧紧，扭矩分配偏差控制在5%以内，完全满足通用设备装配的扭矩一致性要求。设计过程中充分考虑了手动工具的受力特性，齿轮组采用直齿圆柱齿轮啮合，传动效率可达94%以上，避免斜齿带来的轴向分力增加操作负担，齿轮模数选取1.5，齿面做硬化处理，可承受最大120N·m的输入扭矩，覆盖M6到M12常用规格螺栓的拧紧扭矩范围。

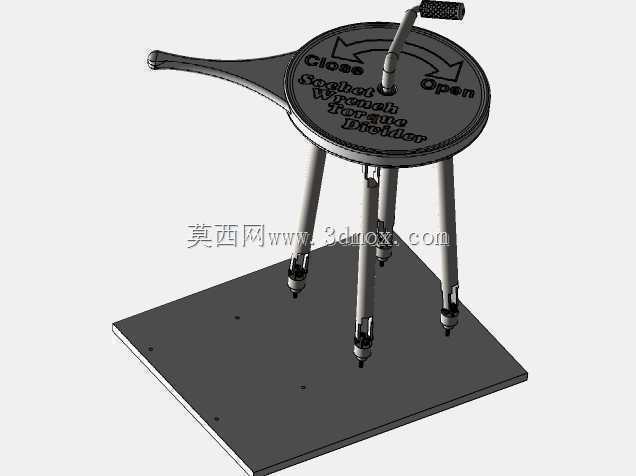

　　安装边界方面，该分配器主体外壳采用圆形结构，最大外径82mm，输出端中心距为32mm，适配市面上绝大多数矩形排布的螺栓组安装间距，比如常见的泵体法兰、电机端盖、阀组安装面的螺栓布局；输入端驱动方头为标准1/2英寸规格，可直接匹配现有常规棘轮扳手、扭力扳手，无需额外转换接头；输出端为标准3/8英寸方头，兼容同规格的各类标准套筒，不需要定制专用套筒，降低工具配套成本。外壳与安装定位板采用分体式设计，定位板可根据作业面的螺栓排布做适配更换，针对不同孔距的安装面，仅需更换对应孔位的定位板即可使用，拓展了工具的适用场景。

　　实际作业时，定位板可贴合作业基准面，保证四个输出套筒与螺栓头的同轴度，避免拧动过程中套筒脱出、磨损螺栓六角头，齿轮腔内部预留润滑脂存储空间，可填充锂基脂实现长期免维护润滑，适应车间多粉尘、少量油污的作业环境。不同于电动多轴拧紧机的笨重与高成本，这款手动扭矩分配结构重量仅0.8kg，单手即可操作，在无电源的野外维保、狭小空间设备检修场景中，既可以提升多螺栓拧紧的作业效率，又能保证各螺栓的拧紧扭矩均匀，避免单颗螺栓过紧或过松带来的装配隐患。结构设计上没有多余的冗余部件，所有传动部件都封闭在圆形外壳内，避免作业时衣物、杂物卷入传动齿轮，操作安全性更高，输出端设置有钢珠定位结构，套筒卡入后不会意外脱落，提升作业流畅度。
