车辆动力系统功率变换器连杆结构设计

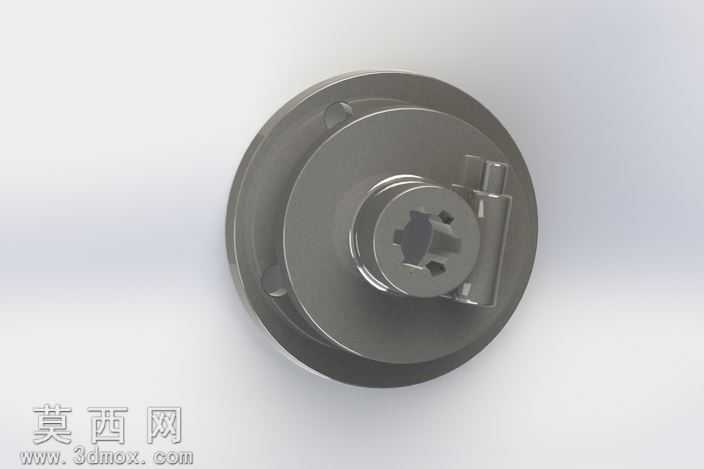

本作品为车辆动力传输系统配套的功率变换器连杆组件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体装配基准的搭建，再逐一拆分单个零件的结构特征进行细化建模，确保各部件的装配公差符合机械设计的通用标准。模型渲染阶段采用金属材质质感表现，还原钢制机加工零件的真实表面状态，主体圆盘结构做了亚光金属质感处理，中心花键孔、侧边卡扣定位结构做了边缘倒角的光影强化，清晰展现各结构的加工特征与装配关系。从结构设计来看，该连杆主体采用圆盘式基座设计，中心设置多齿花键连接孔，用于和动力输入轴实现周向固定，传递稳定的旋转扭矩，花键孔的齿形参数经过参数化校验，保证啮合传动时的受力均匀，避免应力集中导致的部件失效。圆盘侧边设置卡扣式定位连杆结构，用于和功率变换器的触发机构实现联动，卡扣位置做了加厚处理，提升反复动作下的结构强度，圆盘背面设置环形定位凸台，用于装配时的轴向定位，保证部件安装后的同轴度精度。建模过程中对所有锐边均做了符合机加工工艺要求的倒角与圆角处理，避免应力集中的同时还原真实零件的加工工艺特征，各配合面的尺寸公差按照IT7级精度进行参数化设定，确保虚拟装配时无干涉问题，可直接用于后续的工程图导出、运动仿真分析以及3D打印样件验证。材质设定上区分了主体结构与卡扣部件的材质表现，主体采用调质钢材质参数，卡扣部位采用弹性钢材质参数，还原不同部件的力学性能差异，渲染时采用柔和的顶光搭配侧方补光，清晰展现各结构的凹凸特征与装配层次，让观看者可以直观理解该连杆部件在功率变换器中的安装位置与联动逻辑，该结构为专利设计的传动连杆，可实现动力传输过程中的功率切换联动，保障车辆动力系统的功率调节动作稳定可靠。
