半沉头带垫紧固连接件结构设计

　　日常做设备装配、工装夹具调试的时候，这类带垫半沉头的紧固件是工位上最常碰到的小零件，别看着结构简单，真要选不对型号、装错位置，轻则外观面凸凹不平影响整机质感，重则长期受振松脱，带来设备运行的安全隐患。先从实际应用场景说，这类紧固件最常用在两类工况里，一类是对外观平整度有要求的设备外覆盖件连接，比如小型自动化设备的亚克力防护门板、钣金操作面板，半沉头的结构拧入之后，头部能完全沉进预制的沉孔里，不会突出板面刮蹭操作人员，也不会积灰藏污，清理设备外表面的时候一擦到底，没有凸起的卫生死角；另一类是带密封要求的薄件连接场景，自带的一体式垫圈不需要额外套平垫，装配的时候少拿一个零件，流水线工位的装配效率能提不少，而且垫圈和螺杆头部是一体成型的，不会出现平垫漏装、装反、随螺杆转动磨花工件表面的问题，在低压电气柜的门板密封、小型流体设备的外罩连接场景里，配合橡胶密封圈使用的时候，一体式垫圈的压合面受力更均匀，不会因为分体平垫的偏斜导致密封局部压合不实出现渗漏。

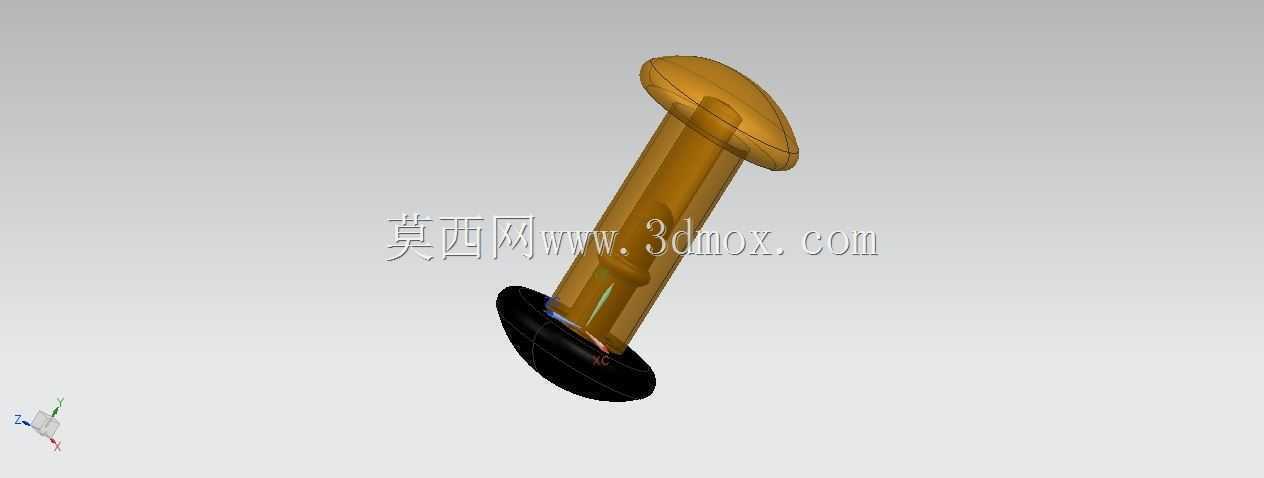

　　再说到产品本身的功能特性，这个零件的头部是半沉头设计，和全沉头的内六角螺丝不一样，半沉头的头部顶端有一小段圆弧凸起，拧入沉孔之后，圆弧面刚好和板面齐平，既保留了沉头件不突出板面的优势，又比全沉头件的头部受力面积更大，拧紧的时候能承受更大的锁紧扭矩，不会因为扭矩过大把头部拧穿沉孔，尤其是在铝合金、亚克力这类硬度偏低的工件上使用的时候，更大的头部承压面能降低单位面积的压应力，避免拧紧的时候把工件表面压出凹痕。螺杆部分是标准的全牙设计，从头到尾的螺纹连续无退刀槽，不管是拧入厚的螺纹孔，还是配合螺母做通孔连接，都能保证全段螺纹啮合，连接强度更稳定，底部的黑色垫圈是和螺杆头部结合为一体的，垫圈的下表面做了细微的滚花处理，拧紧之后垫圈和工件表面之间有足够的静摩擦力，设备运行产生的持续振动不会让螺丝慢慢回松，在有持续小幅振动的小型输送线侧边护板、振动给料器的外罩连接场景里，这种防松效果比普通光面垫圈的螺丝好很多，不需要额外加弹垫就能满足常规工况的防松要求，减少了装配的零件数量。

　　设计思路上，这个零件的结构完全是从装配效率和使用可靠性出发做的优化，首先把垫圈和螺丝本体做成一体式，从根源上避免了装配过程中平垫丢失、漏装的问题，很多小厂做装配的时候，工人为了图快经常漏装平垫，后期设备运行中螺丝容易松脱，一体式结构直接从零件设计层面规避了这个人为失误的可能。头部的槽型没有做太复杂的结构，就是适配常规十字螺丝刀的槽型，不管是流水线的电动起子，还是后期维护用的手动螺丝刀，都能轻松找到适配的工具，不需要准备特殊的批头，现场维护的便利性很高。螺杆的长度设计是匹配常规3到8毫米厚度的板材连接场景，沉孔的深度刚好对应头部的沉台高度，加工沉孔的时候只要按照标准沉孔尺寸加工，拧入之后就能保证头部和板面完全齐平，不会出现头部突出或者沉得太深影响锁紧力的问题。

　　最后说外形尺寸和安装边界，这个零件的头部最大直径比同规格普通沉头螺丝大15%左右，对应的沉孔加工直径要比头部最大直径大0.2毫米，沉孔深度要和头部沉台的高度保持一致，公差控制在正0.1毫米以内，太浅了头部会突出板面，太深了头部的承压面接触不到沉孔台阶，锁紧的时候受力全在螺纹上，容易滑牙。螺杆的公称直径是常规的小规格紧固件尺寸，适配的预制通孔直径要比螺杆大0.1到0.2毫米，通孔太大的话螺丝会偏斜，锁紧的时候垫圈压合不均匀，通孔太小的话螺杆穿不进去，强行敲入会破坏螺纹表面的防锈层，后期容易生锈。安装的时候锁紧扭矩要控制在对应材质的推荐范围内，拧在塑料件、亚克力件上的时候扭矩要比拧在金属件上低30%左右，避免应力太大把工件撑裂。垫圈的外径比普通分体平垫小一圈，不会占用太大的板面空间，在安装空间比较局促的小型零件连接场景里，不会和周边的凸台、筋位产生干涉，设计的时候只要预留出比垫圈外径大1毫米的圆形安装平面，就能保证垫圈完全压合在工件表面，不会出现悬空压合的情况。平时做结构设计选型的时候，只要是外观面连接、有防松需求、装配空间不大的薄件连接场景，选这类一体式带垫半沉头紧固件，比选分体的螺丝平垫组合可靠性高很多，也能减少BOM表的零件数量，降低采购和仓储的管理成本。
