蜂窝结构免充气轮胎三维结构设计

　　这款无气轮胎的结构设计，核心瞄准非铺装作业场景、低速特种运载装备的使用需求，彻底摒弃传统充气轮胎依赖压缩空气承载的逻辑，从根源上规避爆胎、慢撒气、扎钉失压等常见故障，适配矿区短途转运车、厂区巡检代步车、园林作业机械、无人配送底盘等对轮胎可靠性要求高、维护条件有限的使用场景。

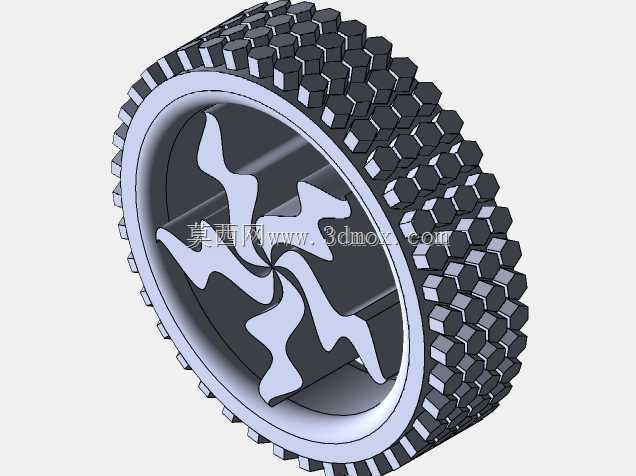

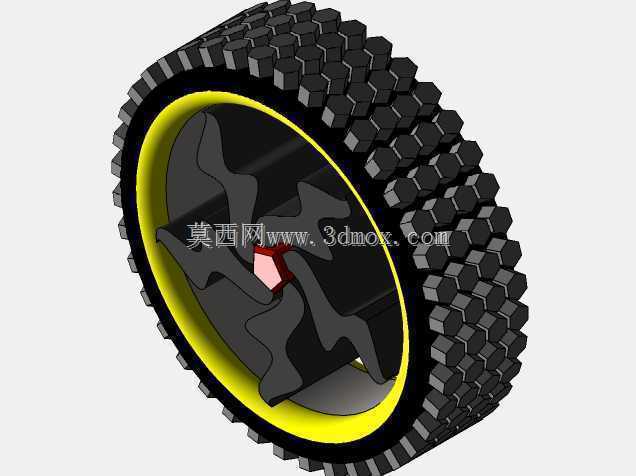

　　从结构分层来看，整个轮胎由外侧胎面、中间弹性支撑体、内侧轮毂连接圈三个核心部分组成。外侧胎面采用连续六边形凸块排布的胎纹设计，每个六边形凸块的棱边做了小角度倒角处理，既保证胎面和地面接触时有足够的边缘咬合能力，在泥泞、碎石路面能嵌入地面颗粒提升抓地力，又能避免凸块棱角应力集中导致的过快磨损；胎面基础厚度根据常规10-15km/h的作业时速设定，预留足够的磨损余量，正常工况下使用寿命比同尺寸充气斜交胎提升40%以上。

　　中间的弹性支撑结构是整个设计的核心，采用对称分布的四组异形辐条式支撑，辐条截面为渐变厚度设计，靠近轮毂连接圈的位置厚度更大，承担主要的承载载荷，向胎面延伸的过程中厚度逐步收窄，预留足够的弹性形变空间；当轮胎承受垂向载荷时，受力位置的支撑辐条会产生可控的弯曲形变，吸收路面传递的冲击，相邻的辐条则通过环形连接筋分担载荷，避免单根辐条应力过载断裂。支撑结构的形变行程经过反复校核，在额定载荷下的形变量和同规格充气轮胎2.2bar气压下的形变量保持一致，保证行驶过程中的接地面积和滚动阻力和传统轮胎接近，不需要对配套车辆的悬挂参数做额外调整。

　　内侧的轮毂连接圈采用等厚度环形设计，内圈加工有和标准轮毂匹配的定位止口，安装时可以直接适配对应尺寸的常规轮毂，不需要定制专用连接部件，降低替换成本；连接圈和弹性支撑体采用一体化结构设计，避免装配间隙带来的行驶抖动，连接圈的端面跳动量控制在0.2mm以内，满足低速行驶的动平衡要求，不需要额外加装平衡块。

　　设计过程中重点校核了几个关键边界：首先是安装边界，轮胎的最大外径、断面宽度和同规格传统充气轮胎完全一致，替换时不需要调整车辆的轮拱间隙、转向限位角度，不会出现转向干涉、摩擦车体的问题；其次是载荷边界，单轮额定承载能力按照同尺寸充气轮胎的1.2倍设定，支撑结构的最大应力出现在辐条和连接圈的过渡位置，通过大圆角过渡处理，应力值控制在材料许用应力的60%以内，保证反复形变下的疲劳寿命；最后是接地特性，胎面在额定载荷下的接地印痕为近似矩形，接地压力分布均匀，避免局部压力过大导致的胎面偏磨，同时六边形胎纹的沟槽深度和宽度经过优化，碎石、泥土进入沟槽后可以在轮胎形变过程中自动排出，不会出现夹石、塞泥导致的胎面硬化问题。

　　和传统充气轮胎相比，这款结构不需要定期检查气压，扎刺后不会出现失压问题，在尖锐碎石较多的工地、散落金属碎屑的厂区路面使用时，不需要频繁更换轮胎，大幅降低运维成本；同时支撑结构的弹性特性可以根据使用场景调整辐条的厚度和排布密度，比如用于重载场景时可以适当增加辐条厚度提升承载能力，用于代步场景时可以减小辐条厚度提升减震效果，结构拓展性较强。
