汽车海拉形线条尾灯结构设计方案

　　这款尾灯的设计首先锚定乘用车后围外饰的装配场景，适配常规紧凑级及以上家用车型的尾部安装空间，安装面贴合后翼子板与尾门衔接的曲面弧度，安装孔位预留公差控制在±0.2mm范围内，可兼容同平台多款车型的尾部安装边界，无需额外修改后围钣金结构即可完成适配。从功能层面看，该尾灯集成了制动灯、示宽灯、转向信号灯三类核心发光功能，不同发光单元的光路做了独立隔光处理，避免不同功能灯光串光影响信号识别度，发光面的透光罩采用磨砂与亮面分区处理，制动灯区域透光率控制在65%-70%区间，既保证强光下的信号穿透力，又避免夜间点亮时对后车驾驶员造成眩目影响。

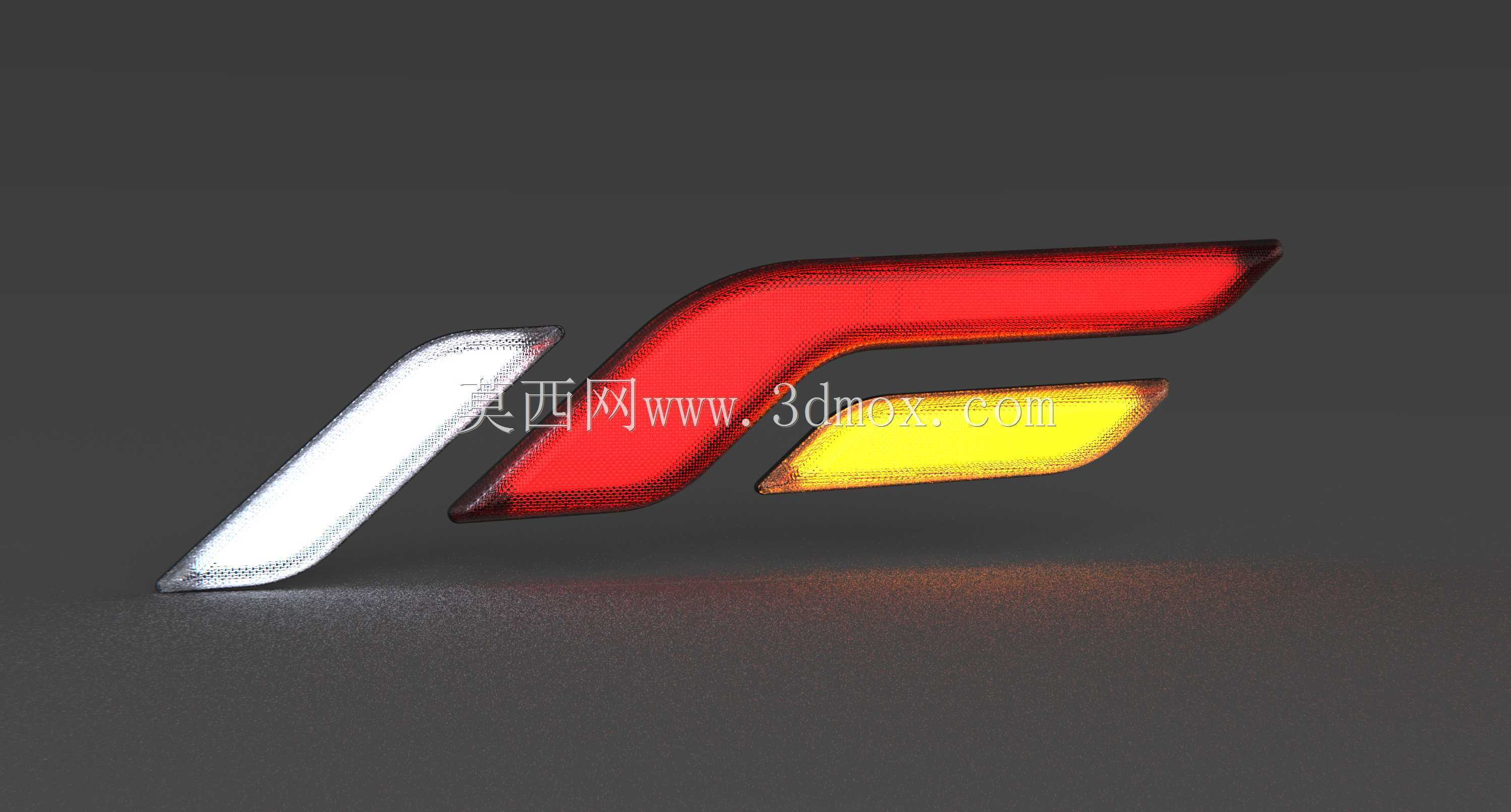

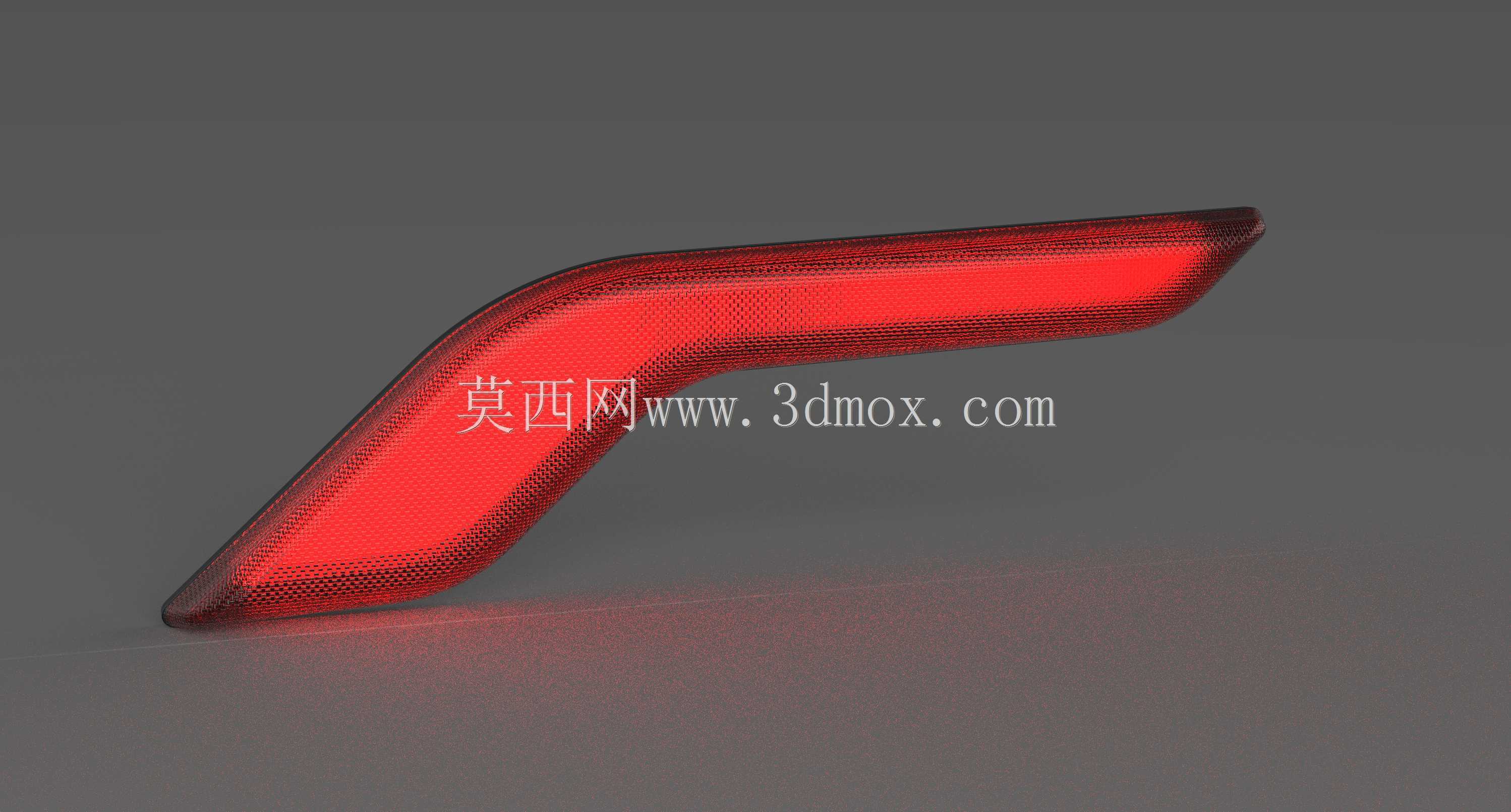

　　设计过程中优先考虑了空气动力学适配性，灯体外侧曲面与车身尾部曲面做了连续曲率衔接，灯体突出车身表面的高度控制在8mm以内，边缘做了R3以上的圆角过渡，既降低车辆高速行驶时尾部的紊流产生，也能减少行车过程中泥水、灰尘在灯表面积聚的概率，降低日常使用的清洁维护频率。灯体内部的发光单元采用分层排布结构，上层长条形发光单元对应示宽灯功能，采用低功率长寿命发光元件，满足夜间长时间点亮的散热需求；中层大尺寸红色发光单元对应制动灯功能，点亮响应速度控制在0.1s以内，可在驾驶员踩下制动踏板的瞬间完成点亮，给后车留出足够的反应距离；下层黄色发光单元对应转向信号灯，发光频率严格遵循车用灯具的国标要求，闪烁周期稳定在1.5Hz±0.2Hz区间，故障状态下的频率变化可被车身控制系统快速识别并触发仪表报警。

　　从结构强度角度考虑，灯壳采用耐候性工程塑料材质，可承受-40℃到85℃的环境温度变化，不会因长期高低温交替出现壳体开裂、透光罩发黄雾化的问题，灯体与车身安装面之间预留了密封胶条的安装槽位，密封胶条压缩量设计为30%，装配后可达到IP67的防护等级，避免雨天行车或高压洗车时水液进入灯体内部造成电路短路。灯体后部的接插件采用车用标准防水接插件，针脚定义符合主流车企的电气架构规范，可直接接入车身BCM控制系统，无需额外开发转接线路。

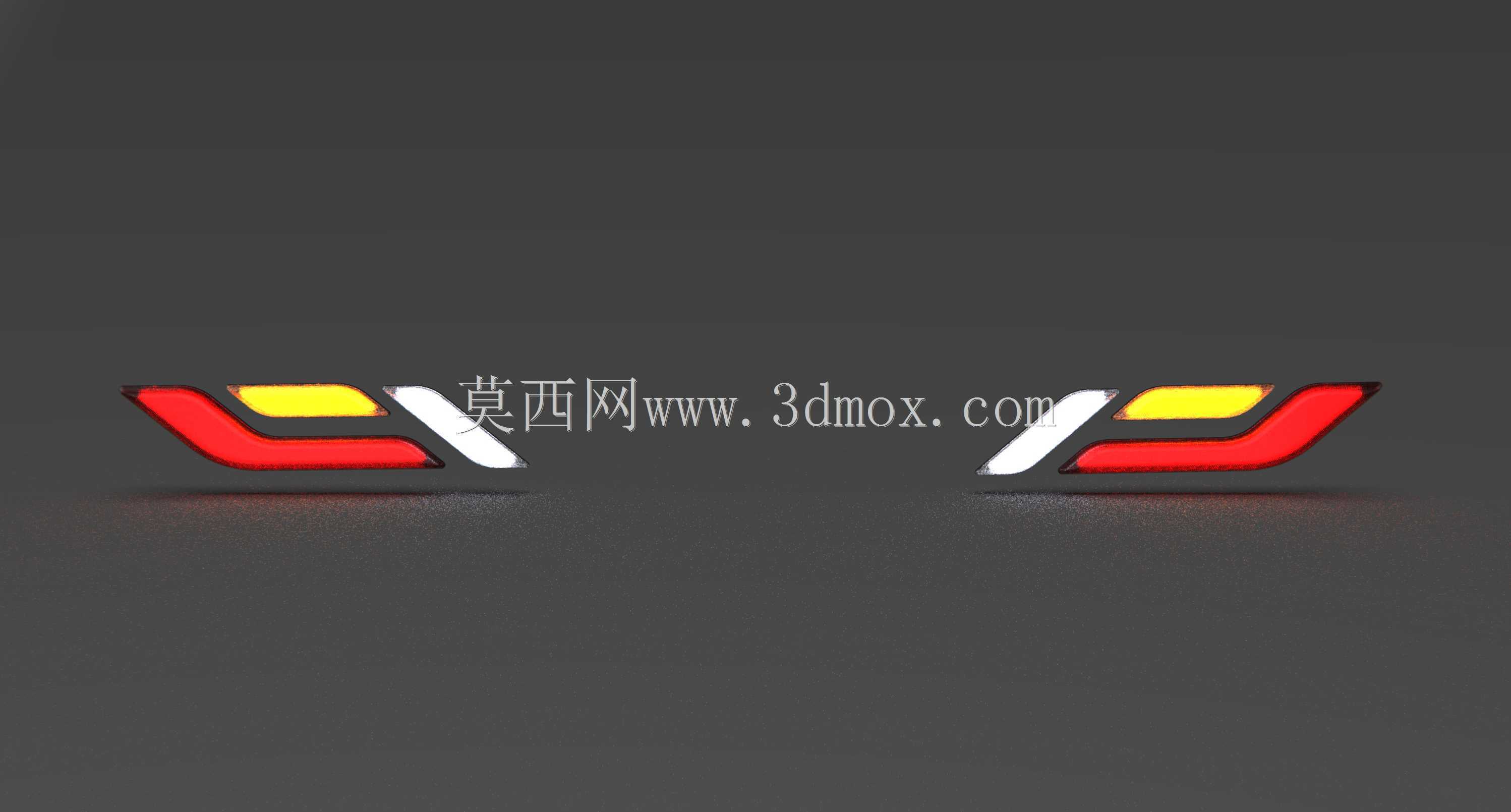

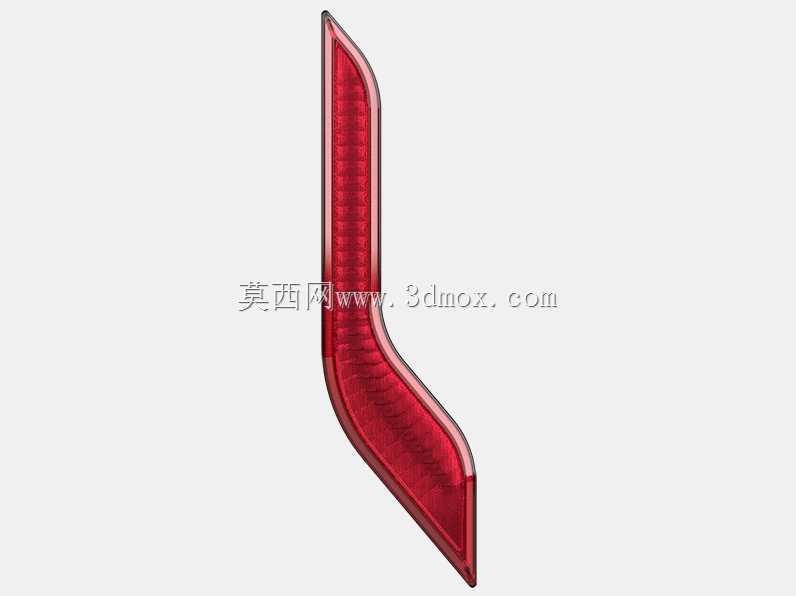

　　外形设计上采用流畅的折线形发光条布局，打破了传统尾灯方正或圆形的固化造型，发光条的线条走向与车身侧面腰线自然延伸衔接，点亮后具备极高的品牌识别度，未点亮状态下透光罩的暗黑色处理也能与车身尾部的深色饰条形成视觉统一，提升整车尾部的精致感。设计阶段还做了充分的模态分析，灯体自身的固有频率避开了车辆怠速及常规行驶状态下的振动频率区间，不会因车辆行驶过程中的振动导致灯体内部元件松动、发光面出现异响等问题。安装固定点采用三点式布局，两个主固定点布置在灯体上部靠近尾门的位置，承担灯体主要的承重，下部辅助固定点用于限制灯体的横向窜动，所有固定点的位置都避开了灯体内部的发光元件与线路排布空间，装配时可从车尾内饰侧直接操作固定螺栓，售后维修更换时无需拆解大面积的后围内饰板，单灯更换作业时间可控制在15分钟以内，大幅降低后期维护的人工成本。

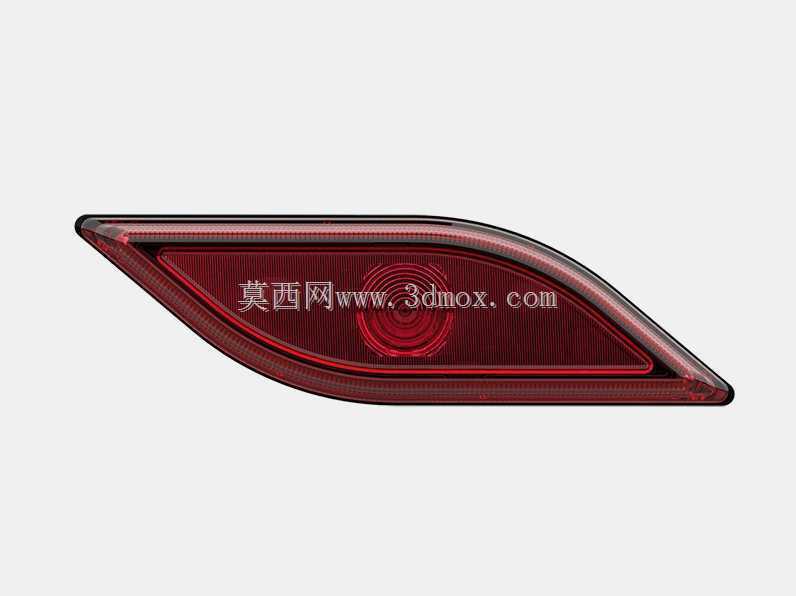

　　光路设计阶段通过光学模拟软件做了多轮优化，发光角度覆盖车辆后方左右各45°的范围，在坡道、弯道等特殊行驶场景下，后车及侧方车辆也能清晰识别灯光信号，避免因灯光照射角度不足引发追尾或刮擦事故。灯体内部的反光碗采用微棱镜结构，可将发光元件发出的光线均匀打散到整个发光面，不会出现局部亮斑或暗区，点亮后整个发光条的亮度均匀度可达到90%以上，无论是白天强光环境还是夜间黑暗环境，都能呈现出均匀一致的发光效果。
