带方形嵌件的透明储液瓶体结构设计

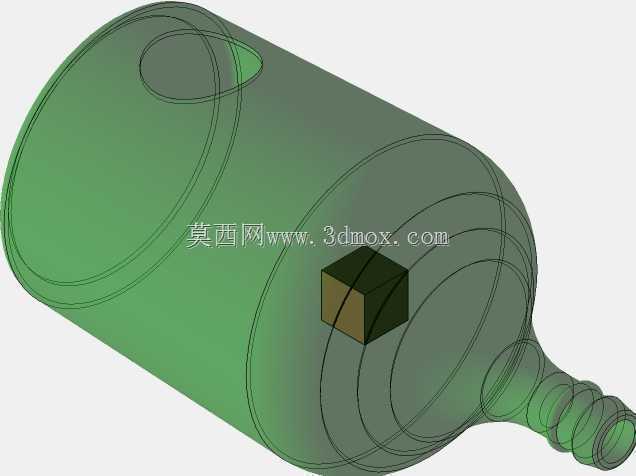

　　日常接触的各类盛装容器中，带内嵌功能结构的储液瓶常应用在日化分装、实验室试剂存储、小型工业流体暂存等场景，这类瓶体既要满足盛装介质的密封要求，也要适配特定的功能嵌装需求，本次呈现的瓶体结构就针对带内置配重或功能模块的使用场景做了针对性设计。从结构细节来看，瓶身主体采用回转体基础形态，大直径筒身段提供主要的盛装容积，靠近瓶口位置做阶梯式收窄，末端加工多圈连续外螺纹，用来配合标准瓶盖实现密封，螺纹段的螺距与牙型按照常用小口容器密封标准设计，可适配市面通用的旋盖配件，无需额外开模做配套密封件，能降低配套采购成本。瓶身侧壁预留了一个斜向的椭圆开孔，这个开孔并非工艺瑕疵，而是为了适配内置功能模块的走线或者操作杆伸出需求，

　　开孔边缘做了圆弧过渡处理，避免应力集中导致瓶体受内压或者外力冲击时开裂，开孔的位置选在瓶身靠近上部的区域，既不会因为液位过高出现渗漏，也能避开瓶身握持的主要受力区域。瓶体内部靠近底部的位置预留了方形嵌件安装位，这个方形结构是用来嵌装配重块或者传感模块的，方形的截面设计可以避免嵌件在瓶内发生周向转动，安装位的四周做了贴合瓶体内壁的圆弧过渡，和瓶身主体一体成型，不需要额外做粘接或者焊接固定，嵌件装入后可以通过过盈配合或者后续的灌装介质压力实现固定，不会在运输或者使用过程中出现移位。设计过程中首先确定了瓶体的容积边界，筒身段的直径和长度比例按照常规手持容器的握持尺寸设定，成年人单手握持时手指可以完全环绕瓶身，不会出现握持滑脱的问题，

　　瓶口的收窄角度经过反复调整，既保证倾倒时流体可以形成稳定的液流，不会沿瓶身外壁流淌，也能让螺纹段的长度足够提供可靠的密封锁紧力。瓶身的壁厚采用渐变设计，筒身主体壁厚均匀，保证透光性的同时具备足够的抗挤压强度，靠近底部和瓶口的位置适当增加壁厚，提升跌落时的抗冲击性能，底部的圆角过渡可以避免放置时出现应力集中，放在平整台面上时具备足够的放置稳定性，不会轻易倾倒。透明材质的选型思路是优先考虑常用的PET或者PC注塑工艺，建模时预留了注塑脱模斜度，所有的内外壁转角都做了不小于0.5mm的圆角处理，避免注塑时出现应力开裂或者充模不满的问题，内置方形嵌件的位置在模具上采用抽芯结构实现，不需要做复杂的分体模具，量产时的模具加工难度较低。

　　从安装边界来看，整个瓶体的最大外径不超过常规手持容器的尺寸上限，总长度适配常规的产品外包装盒尺寸，瓶口螺纹可以适配通用的导流盖、密封盖、泵头等配件，不需要单独定制配套的瓶口配件，内置的方形嵌件安装位尺寸按照常用的标准传感模块或者配重块尺寸设定，用户可以根据自身需求直接装入对应尺寸的功能件，不需要额外修改瓶体结构。在实际使用场景中，这类瓶体可以用来盛装需要内置液位检测模块的试剂，方形位装入液位传感器后，导线可以从侧壁的椭圆孔穿出，连接外部的显示设备，也可以装入配重块，作为需要稳定重心的立式容器使用，避免盛装低密度介质时瓶体重心过高容易倾倒的问题。倾倒流体时，阶梯收窄的瓶口可以控制流体的流出速度，不会因为瓶口过粗导致流量过大出现洒漏，多圈螺纹的设计可以保证瓶盖旋紧后，即使瓶内存在一定的正压或者负压，也不会出现渗漏或者瓶盖脱落的问题。建模过程中对瓶身的受力做了简化校核，当瓶内装满常温常压的液态介质时，瓶身侧壁的形变在允许范围内，侧壁开孔位置的应力集中系数通过圆弧过渡降低到安全值以内，跌落模拟时，底部和瓶口的加厚区域可以吸收大部分冲击能量，不会出现瓶体碎裂的情况。
