多安装位铰接式机械连接支座结构

　　在工业自动化生产线、非标工装夹具以及小型专用设备的结构搭建中，这类多安装位铰接支座是非常常见的受力承载构件，日常做结构设计时，这类零件往往是整个机构的受力基准，所有与之配合的活动构件的运动轨迹、受力传递路径都要依托这个支座的安装精度来保证。从实际使用场景来看，这类支座常被用在需要实现小范围摆动传动的工位，比如流水线的工件翻转定位机构、小型工装的夹紧臂支撑座、检测设备的探头摆臂基座，它既要承担活动构件往复运动带来的交变载荷，还要保证铰接部位长期运行不出现过量磨损偏移。

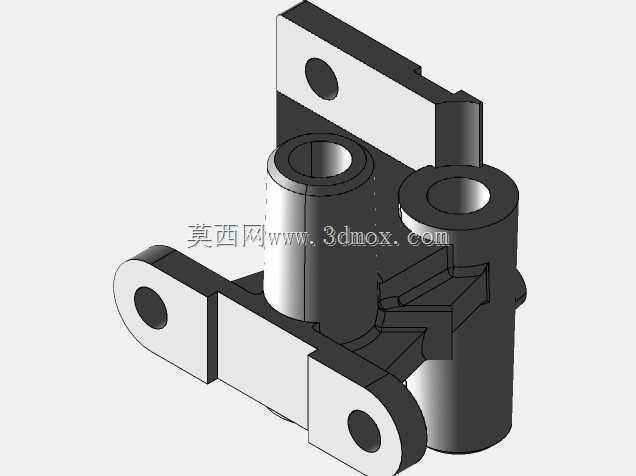

　　从结构设计逻辑来看，这个支座采用了一体化的本体设计，底部设置了两个带沉孔的安装耳位，沉孔的深度刚好可以容纳内六角圆柱头螺钉的头部，安装后螺钉端面不会突出支座底面，保证支座和安装基板可以完全贴合，避免安装时出现虚位导致的受力不均。底部安装孔的孔距是按照常规工业铝型材的安装孔距系列做的匹配，不管是安装在铝型材框架上还是钢板焊接的机台上，都不需要额外做转接板，直接用标准紧固件就能完成固定，这一点在做快速工装搭建的时候能省不少调整时间。

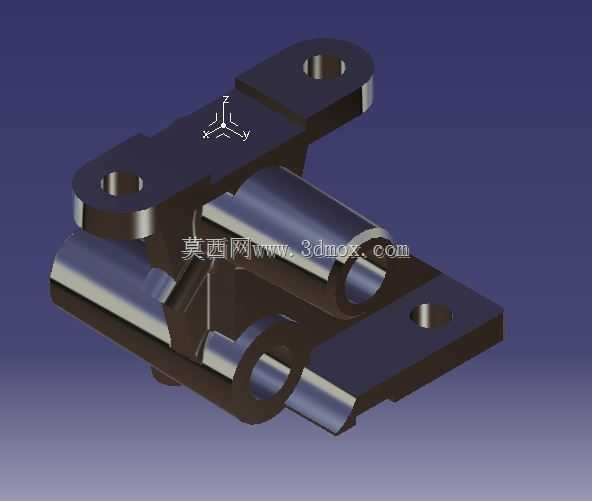

　　支座上部的铰接部位做了同轴的双套筒结构，两个套筒的内孔同轴度公差按照IT7级控制，这是为了保证穿入铰接轴之后，轴的转动不会出现卡滞，同时双支撑的结构比单悬臂支撑的抗偏载能力提升至少40%，当摆臂受到侧向力的时候，不会因为支撑跨度不足导致轴出现弯曲变形。套筒的内壁设计了油槽预留位置，实际加工时可以根据使用工况选择是否加工油槽，用于存储润滑脂，降低铰接轴和套筒之间的摩擦系数，延长构件的维护周期。

　　在本体的中间位置，还设置了一个横向的贯通安装位，这个位置一般用来安装弹性缓冲元件或者行程限位块，当摆臂摆动到极限位置时，会和这个位置的缓冲件接触，避免刚性碰撞产生的噪音和零件损伤。整个支座的壁厚设计做了等强度优化，受力集中的铰接部位壁厚比安装底板厚2mm，而不受力的部位做了局部的减薄处理，在保证整体结构刚性满足1.5倍额定载荷下形变量不超过0.02mm的前提下，尽可能降低零件本身的重量，减少安装基座的承载负担。

　　做这类零件的三维建模时，首先要确定的是各个安装孔的位置基准，所有孔位的坐标都要以底部安装面的中心为统一基准，避免加工时出现基准不重合导致的位置度误差。建模过程中要注意各个部位的过渡圆角，尤其是铰接套筒和本体连接的位置，圆角半径不能小于2mm，避免热处理或者受力时出现应力集中导致的开裂。另外，安装孔的倒角要按照标准要求做C1倒角，既可以引导紧固件顺利穿入，也能去除加工后的毛刺，避免安装时毛刺掉落到配合面影响安装精度。

　　从安装边界来看，这个支座的整体外轮廓尺寸控制在紧凑型区间，安装后占用的横向和纵向空间都比较小，在空间受限的工装内部也能顺利布置。铰接轴的中心到底部安装面的高度是经过匹配计算的，和常规的标准摆臂、连杆零件的安装尺寸兼容，选型时不需要额外调整周边构件的位置尺寸。在实际装配时，首先要把支座的安装面和基板表面清理干净，去除焊渣、切削液残留等杂质，然后用扭矩扳手按照对应螺钉的额定扭矩的80%进行对角紧固，紧固后要检测铰接孔的同轴度，确认安装过程中没有因为紧固力不均导致支座变形，之后再穿入铰接轴，测试摆臂的转动灵活性，确保全程无卡滞、无旷量。

　　这类零件的材质一般选用45号钢做调质处理，表面做发黑防锈处理，如果是用在有腐蚀环境的工况下，也可以换成304不锈钢材质，只是对应的承载能力要根据材料的屈服强度重新核算。在做维护的时候，只需要定期在铰接部位补充润滑脂，检查安装螺钉是否有松动，就能保证长期稳定运行，不需要复杂的维护操作。
