环形密封衬套结构三维设计

　　这类环形衬套类零件，在回转类设备的装配场景里应用极广，小到小型电机的输出端定位，大到输送辊道的辊子支撑位、液压油缸的端盖密封位，都能见到同结构零件的身影。日常做结构设计时，这类零件往往是装配链路里容易被忽略，但又直接决定整套机构运行稳定性的小件——很多现场出现的回转卡顿、密封渗漏、轴向窜动问题，追根溯源都是这类环形件的尺寸公差、形位公差没卡准，或是结构设计没考虑实际装配的公差累积。

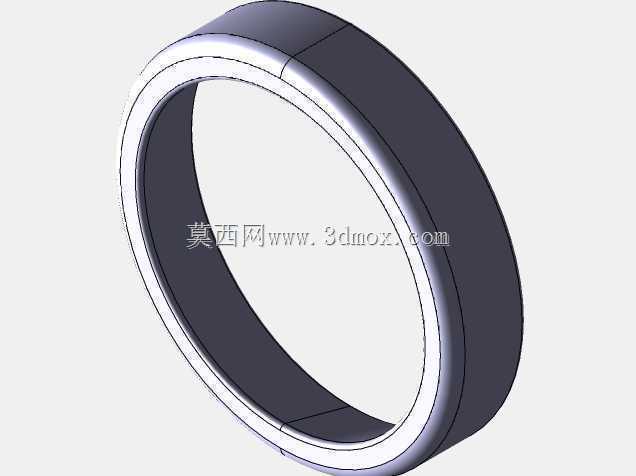

　　从结构本身来看，这个零件采用等截面环形设计，内外圆柱面的同轴度是核心控制指标，设计时通常要根据配合位的基孔制/基轴制要求选配合公差，比如作为滑动衬套使用时，内孔和轴的配合选H7/g6的间隙配合，外圆和安装座孔选H7/p6的过盈配合，保证装配后不会随轴转动出现外圈跑位的问题。零件的轴向端面做了小倒角处理，别小看这处倒角，现场压装时如果没有这个导向结构，很容易出现衬套压偏、安装孔内壁被刮伤的问题，甚至会因为压装应力集中导致衬套端部崩裂，尤其是采用聚四氟乙烯、铜基粉末冶金这类脆性或低塑性材质时，倒角的导向作用比很多新手设计师想象的更重要。

　　设计这类零件的时候，首先要明确安装边界的尺寸约束：安装座的孔深决定了衬套的轴向长度，要预留0.1-0.2mm的轴向间隙，避免端盖压紧后衬套被轴向顶死，出现受热膨胀后卡滞的问题；内外径的尺寸要结合配合件的实际加工公差做尺寸链校核，比如轴的加工公差带如果是0到-0.02mm，衬套内孔的公差带就要对应调整，保证常温下的配合间隙在合理区间，不会因为温度升高后材料热胀导致间隙消失抱轴。如果是作为密封衬套使用，外圆面通常会设计1-2道环形密封槽，用来安装O型密封圈，这时候槽的宽度、深度要严格匹配所选密封圈的线径，槽的边角要做R0.2左右的圆角，避免划伤密封圈导致密封失效。

　　从实际使用场景来说，这类零件如果用在粉尘较多的工况，比如矿山输送设备的辊子支撑位，材质通常选耐磨铸铁或者填充改性的尼龙材质，表面粗糙度要控制在Ra1.6以下，减少运转时的摩擦阻力；如果用在液压设备的密封位，材质会选丁腈橡胶或者聚氨酯，硬度控制在邵氏70-80度，兼顾密封性能和耐磨寿命；如果是用在精密仪器的回转定位位，会选铜合金材质，内孔表面做珩磨处理，粗糙度达到Ra0.8，保证回转精度的一致性。

　　建模的时候要注意，这类薄壁环形件不要做等壁厚的无差别结构，要结合受力情况做局部加强，比如承受径向载荷较大的位置，可以适当增加壁厚，避免长期受载后出现椭圆变形，导致配合间隙不均。很多新手建模时容易忽略倒角和退刀槽的细节，直接画成直角端面，到了加工环节才发现，车削加工时刀具无法清根，装配时和相邻零件的端面无法完全贴合，导致装配尺寸链出现偏差，整套机构的轴向定位尺寸超差。另外，这类零件的安装通常采用压装或者冷装工艺，设计时要在端面预留压装的受力面，不要让薄壁位置直接承受压装力，不然很容易出现压装变形。

　　在设备运维环节，这类零件属于易损件，设计时要考虑拆卸便利性，比如在外圆端面预留2个对称的螺纹孔，检修时可以用拔轮器直接把衬套拉出来，不用硬敲硬凿破坏安装座的孔壁。很多现场的维修反馈里，不少同类型零件因为没设计拆卸位，更换时只能用錾子剔出来，不仅费时间，还容易把安装座的配合面敲出凹坑，导致后续更换的新衬套装配后同轴度超差，用不了多久就会出现磨损加剧的问题。

　　做这类零件的三维建模时，要重点标注同轴度、端面圆跳动这些形位公差，不要只标基本尺寸，加工环节如果没有形位公差的约束，就算尺寸都在公差范围内，零件装上去也可能出现回转偏心、密封偏磨的问题。比如内孔和外圆的同轴度如果超过0.03mm，装在轴上高速回转时就会出现周期性的径向跳动，不仅会产生噪音，还会加速相邻轴承、密封件的磨损，整套机构的维护周期会大幅缩短。
