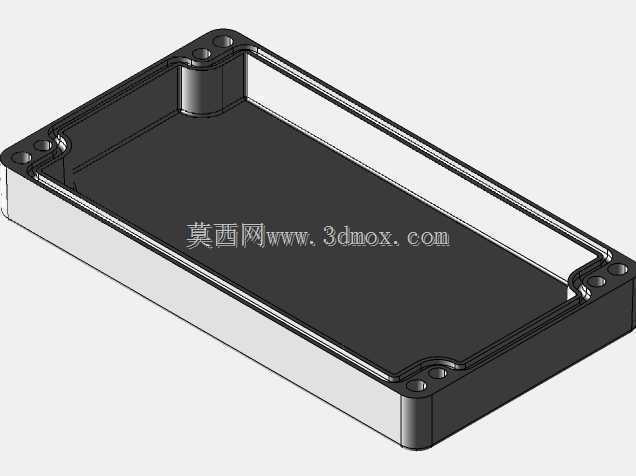

矩形带安装孔密封防护盒盖结构设计

　　这类盒盖结构在工业现场的应用场景覆盖极广，从户外小型电气接线盒、工业传感器防护外罩，到桌面小型检测设备的腔体封盖、便携工控终端的电池仓盖，都能见到同结构逻辑的零件身影。实际使用中，这类盒盖最核心的用途是为腔体内部的元器件、线路或者功能组件提供物理防护，隔绝外界的粉尘、飞溅液体、意外磕碰，同时通过周圈的贴合结构保证腔体的密封性能，部分场景下还需要兼顾一定的电磁屏蔽辅助作用。从结构特性来看，该盒盖采用浅槽式矩形结构，周圈设置凸起的围边，与下盒体的凹槽配合时可以形成迷宫式密封路径，无需额外加装复杂密封件就能达到基础的IP54左右防护等级，适配多数普通工业环境的使用需求。四个角位的沉头安装孔做了局部加厚处理，

　　避免螺丝锁附时出现柱位开裂的问题，沉头结构可以让螺丝安装后表面保持平整，不会出现凸起刮擦操作人员或者干涉其他周边零件安装的情况。设计这类零件的时候，首先要确认的是与下盒体的配合公差，周圈围边的尺寸要根据选用的密封形式预留间隙，如果是靠塑料自身弹性贴合的硬密封，单边间隙要控制在0.1mm以内，如果是加装硅胶密封圈的结构，需要在围边内侧预留密封圈的安装槽位，槽宽和槽深要匹配密封圈的线径，保证压缩量在20%-30%之间，既不会因为压缩量过大导致盒盖装配后翘曲，也不会因为压缩量不足出现密封失效的问题。安装孔的位置设计要避开内部元器件的排布空间，孔位中心到盒盖边缘的距离要满足螺丝锁附时的结构强度要求，对于ABS或者PC这类常用的注塑材料，

　　孔边到侧壁的最小厚度不能小于1.2mm，否则注塑时容易出现缺胶、缩痕，锁附螺丝时也容易出现侧壁崩裂的问题。外形尺寸的确定要完全匹配下盒体的安装边界，盒盖的外轮廓尺寸要比下盒体的配合止口大0.5-1mm，形成遮盖缝的结构，避免装配后出现错位漏缝的情况，围边的高度要根据腔体内部的元器件突出高度调整，保证盒盖装配后不会压碰到内部的元件引脚或者焊接点。实际建模过程中，要注意所有转角位置都做R角过渡，外转角的R角不小于1mm，内转角的R角不小于0.5mm，既可以减少注塑时的应力集中，提升零件的结构强度，也能避免直角位置出现应力开裂的问题。盒盖的主体壁厚要保持均匀，整体壁厚控制在1.5-2mm之间，局部加厚的安装柱位要做斜度过渡，

　　避免壁厚差异过大导致注塑件表面出现缩痕，影响外观和装配精度。这类盒盖在装配时通常采用十字盘头螺丝或者内六角沉头螺丝锁附，锁附扭矩要根据螺丝规格和材料特性设定，M3规格的螺丝在ABS材质上的锁附扭矩通常控制在0.4-0.6N·m，避免扭矩过大导致柱位滑牙或者开裂。部分需要频繁开启的场景下，还可以在盒盖的一侧增加铰接结构，另一侧加装卡扣，实现免工具快速开启，不过本次设计的结构采用全螺丝锁附的形式，更适合对密封性能要求更高、不需要频繁开启的使用场景。在做结构验证的时候，首先要检查盒盖与下盒体的配合间隙，周圈的缝隙要均匀一致，不能出现一侧缝隙过大另一侧顶死的情况，安装孔的同轴度要控制在0.2mm以内，保证螺丝可以顺畅穿入锁附，不会出现偏斜滑牙的问题。对于有防水要求的场景，还需要在装配后做淋水测试，检查周圈贴合位置有没有渗水的情况，根据测试结果调整围边的尺寸或者密封圈的压缩量。这类零件的模具设计相对简单，采用直身面加脱模斜度的结构，脱模斜度控制在1-1.5度之间，就可以实现顺利脱模，量产时的成型周期短，良率高，成本控制优势明显，非常适合批量应用在各类工业防护、设备壳体类的产品中。
