法兰式手动蝶阀三维结构设计

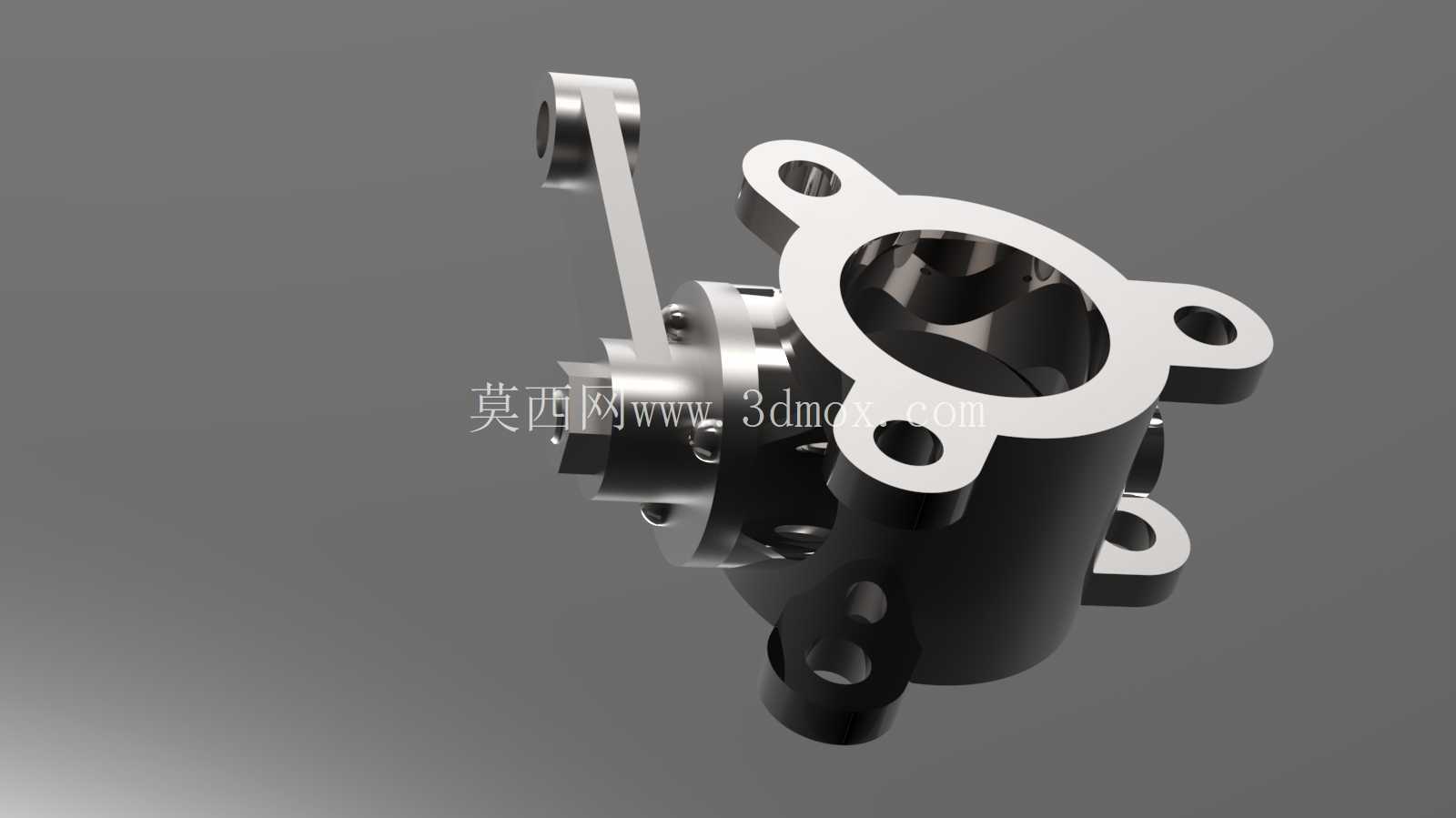

　　该蝶阀结构主要面向中低压工业管路系统，常见于水处理泵站、暖通空调循环水、化工辅助管线以及小型工艺设备的通断与流量调节场景。阀体采用四耳法兰连接形式，四个安装耳沿阀体外圆周均布，耳座上预留贯通螺栓孔，安装时可直接穿过配对管路法兰的螺栓进行锁紧，相比对夹式蝶阀，其对中定位更稳定，检修拆装时阀体不易从管路间脱落，适合空间紧凑、维护频次较高的管段。

　　从功能实现来看，阀体内腔设置绕轴线旋转的蝶板，驱动侧通过阀杆带动蝶板在0至90度范围内转动：蝶板平面与管路流向平行时阀门全开，流道阻力小、压损低；蝶板平面垂直于流向时阀门全关，配合密封副实现介质截断；中间角度则可通过开度变化调节管路流量。顶部伸出的手动杠杆式手柄用于直接输出旋转扭矩，手柄与阀杆连接处设置定位结构，便于操作人员在现场快速判断开度并锁定位置，结构简单，无需额外气源或电源即可工作。

　　建模过程中先以管路通径为核心基准构建阀体流道，保证内腔圆柱面同轴度，避免蝶板旋转时出现干涉；四耳安装座的孔位分布圆、耳座厚度与法兰贴合面均按配对法兰标准预留边界，确保现场安装时螺栓穿装无卡滞。阀杆与阀体之间设置轴套与密封压盖，既约束阀杆径向跳动，也为填料密封留出装配空间，降低介质沿阀杆外漏的风险。蝶板边缘与阀座密封面保持均匀配合间隙，旋转行程中无结构磕碰。

　　整体外形边界以阀体流道轴线为中心，侧向手柄在全开状态下沿管路径向延伸，布局时需在手柄摆动范围内预留操作空间，避免与周边管道、支架发生碰撞；阀体轴向长度紧凑，适配狭窄管廊安装。各零部件的配合关系、装配层级与运动逻辑均在三维结构中完整呈现，可直接用于结构校核、安装干涉检查以及阀门选型参考。
