直立式带底座轴承支撑结构设计

　　在常规工业传动系统的轴系布局里，直立式带底座的轴承支撑结构是应用覆盖面极广的基础部件，从常规的物料输送线辊道支撑、小型减速机输出轴定位，到流体管路配套的阀组调节机构转轴固定，都能见到这类结构的身影。和分体式轴承座、法兰式安装轴承座不同，直立式带底座的结构天生适配水平面安装的工况，底座直接通过螺栓固定在设备的安装基板或者机架型材上，不需要额外做安装面的角度适配，安装调校的工作量比侧装、吊装的轴承座少很多，很适合中小载荷的水平轴系支撑场景。

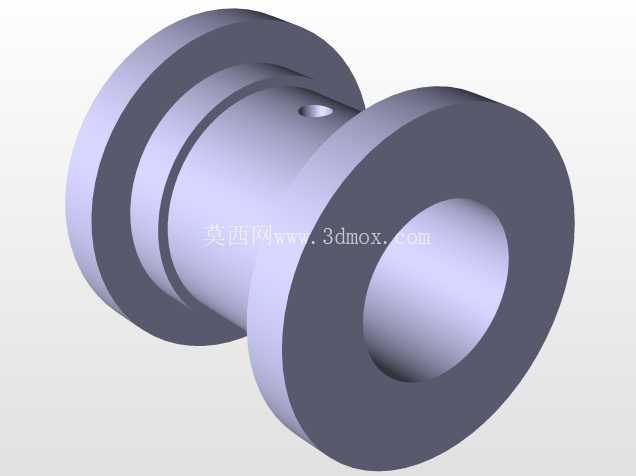

　　从功能特性上看，这类轴承座的核心作用是为滚动轴承提供稳定的安装定位基准，同时承受轴系运转过程中产生的径向载荷与少量轴向载荷，避免轴系运转过程中出现径向跳动、轴向窜动超差的问题。结构上底座和轴承安装腔体为一体化设计，相比拼接式的轴承座，整体刚性更好，在载荷波动的工况下不容易出现连接部位松动的问题。轴承安装腔体的内径公差按照对应轴承的外圈配合公差设计，保证轴承外圈压装后不会出现跑外圈的问题，腔体端部预留有密封件的安装槽位，可以根据使用场景选配毡圈密封、骨架油封或者迷宫密封结构，阻挡外界的粉尘、切削液或者水汽进入轴承内部，延长轴承的维护周期。

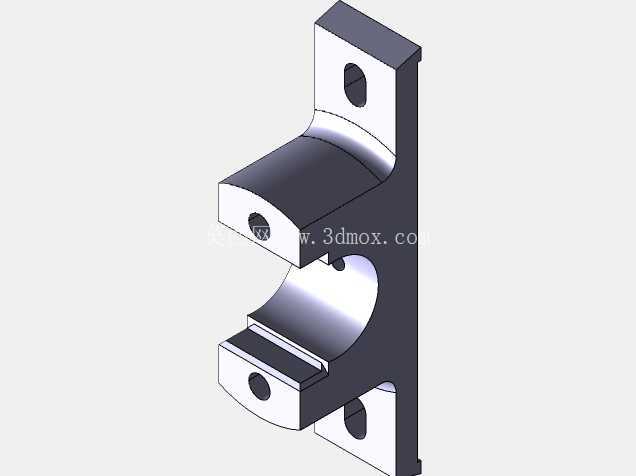

　　设计这类轴承座的时候，首先要匹配对应规格轴承的安装尺寸，腔体的深度要保证轴承压装后，端面和腔体端面的齐平度符合装配要求，避免轴承安装不到位导致轴系轴向尺寸超差。底座的安装孔位设计要兼顾安装强度和调校余量，通常安装孔会做成长圆孔形式，方便安装时调整轴承座的前后位置，保证轴系的同轴度符合要求；底座的厚度需要根据额定载荷做强度校核，避免螺栓锁紧时底座出现变形，或者载荷冲击下底座发生断裂。轴承腔体的上方通常会设计注油孔，连通到轴承的滚道位置，方便后期维护时补充润滑脂，不需要拆解轴承座就能完成润滑保养，降低设备维护的停机时间。

　　从安装边界尺寸来看，这类直立式轴承座的总高度由轴承外径、底座厚度共同决定，底座的长宽尺寸要保证安装后，螺栓的锁紧力不会让底座出现翘曲，通常安装孔的中心距要比轴承腔体的外径大出足够的距离，保证扳手有足够的操作空间。轴孔的中心高是这类轴承座最核心的安装参数，选型时必须和配套的轴系中心高匹配，否则会出现轴系别劲、轴承提前磨损的问题。和轴承配合的轴颈尺寸要按照轴承内圈的配合公差加工，轴肩的高度不能超过轴承内圈的倒角尺寸，否则会出现轴承安装不到位，或者拆卸时无法顶到轴承内圈的问题。

　　在实际应用场景里，这类轴承座经常用在转速不超过3000rpm、径向载荷中等的工况下，比如小型皮带输送机的辊筒两端支撑、包装设备的输送辊轴定位、小型阀门的阀杆转动支撑等场景。如果应用在有腐蚀的环境里，还可以在轴承座表面做镀锌或者喷塑处理，提升结构的防锈能力；如果是重载工况，则需要加大底座的厚度，同时增加加强筋结构，提升轴承腔体和底座连接部位的刚性，避免长期载荷作用下出现腔体开裂的问题。设计建模过程中，需要重点关注安装面的平面度要求，底座安装面的平面度公差通常控制在0.1mm以内，保证安装后轴承座不会出现倾斜，导致轴系同轴度超差；轴承腔体的内孔圆柱度公差也要控制在合理范围内，避免轴承压装后出现内孔变形，导致轴承运转卡滞、温升过高的问题。

　　很多刚入行的结构设计人员在选型这类轴承座的时候，往往只关注轴承的内径尺寸，忽略了中心高、安装孔位的匹配性，最后装配时才发现轴系中心高不对，或者安装孔和机架上的预留孔位错位，不得不重新加工安装板，耽误项目进度。还有部分设计人员在建模时没有预留密封件的安装空间，后期想加密封结构的时候发现腔体深度不够，只能重新修改轴承座的设计，这些都是实际工程中经常遇到的问题。在三维建模过程中，需要把轴承、密封件、锁紧螺母这些配套零件都做装配干涉检查，确认所有零件装配后没有干涉，同时预留出足够的扳手操作空间，方便现场安装和后期维护拆卸。
