液压缸阻尼器剖面结构三维设计

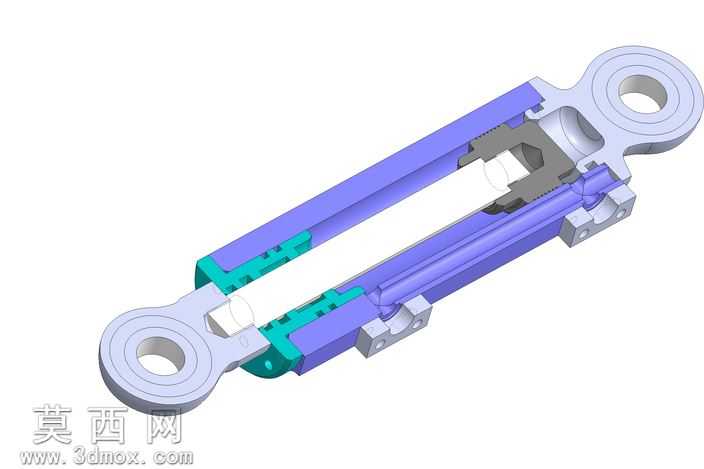

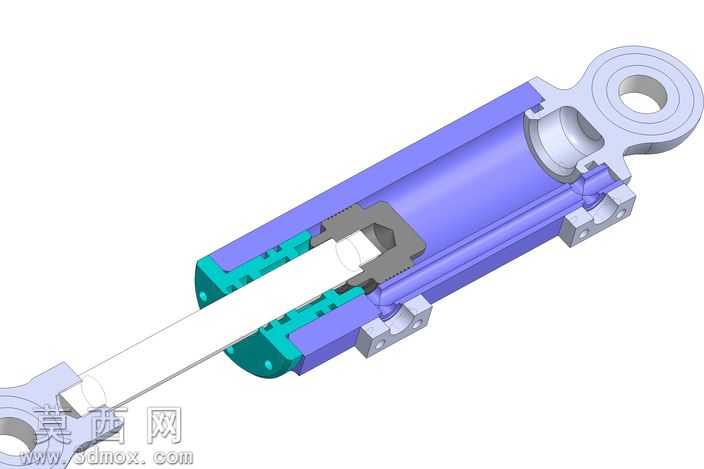

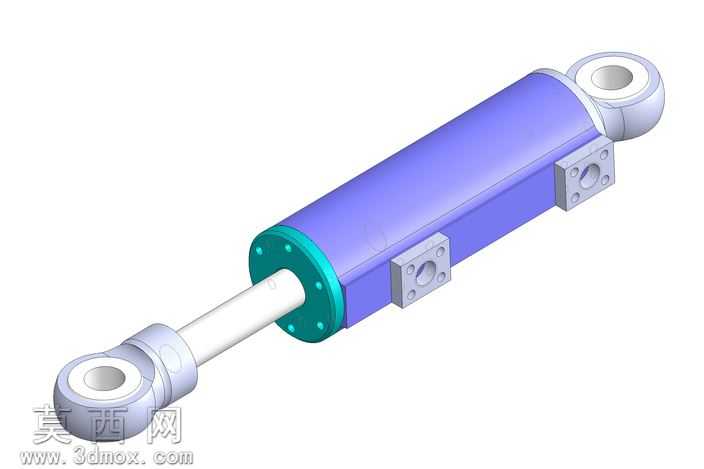

本作品为液压缸阻尼器的三维结构设计，采用剖面展示形式清晰呈现内部构造，建模过程依托三维机械设计软件完成，整体建模逻辑遵循液压阻尼元件的实际工作原理与装配逻辑，完整还原了产品的真实结构特征。建模阶段首先完成两端铰接吊耳的结构绘制，吊耳处的铰接孔严格按照通用安装尺寸设计，保证部件的安装适配性；缸筒部分采用等壁厚圆筒结构建模，内壁与活塞的配合面做了精准的公差适配设计，确保活塞运动过程中的密封性能与导向精度。内部活塞组件集成了多组密封槽与阻尼孔结构，建模时对密封槽的尺寸、倒角做了精细化处理，阻尼流道的走向完全匹配液压阻尼的工作需求，能够实现液压油在缸筒两腔之间的可控流动，以此达成缓冲减震、抑制运动突变的功能。活塞杆部分采用阶梯轴结构建模，表面做了光滑度处理模拟实际的镀铬加工效果，与端盖处的导向套、密封件配合位置做了尺寸精准匹配，保证活塞杆伸缩过程的稳定性。端盖与缸筒的连接采用螺栓紧固结构，建模时完整还原了螺栓安装位、定位止口的细节，确保装配逻辑符合实际机械加工与装配要求。渲染阶段对不同部件赋予了差异化材质，缸筒主体采用金属蓝紫色涂装材质模拟工业液压元件的外观，活塞与密封件分别采用金属灰与橡胶材质区分，活塞杆采用亮银色金属材质模拟抛光金属表面，铰接吊耳采用银灰色金属材质，不同材质的光影效果调整贴合真实工业部件的视觉特征，让剖面结构的层次区分清晰，便于观察内部各零件的装配关系与位置布局。设计思路围绕阻尼器抑制运动突变的核心功能展开，参考成熟的液压阻尼结构方案，在保证结构强度的前提下优化内部流道布局，让阻尼力输出更加平稳，可有效缓冲机构运动过程中的冲击载荷，避免部件因突然的载荷变化出现损坏，该模型可用于液压元件教学演示、结构方案验证以及相关设备的选型参考，完整的结构细节能够帮助使用者快速理解液压阻尼器的工作原理与装配逻辑。
