斜轴式轴向柱塞液压马达三维设计模型

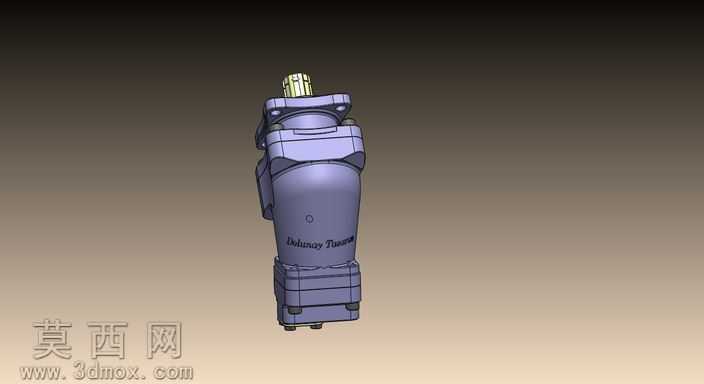

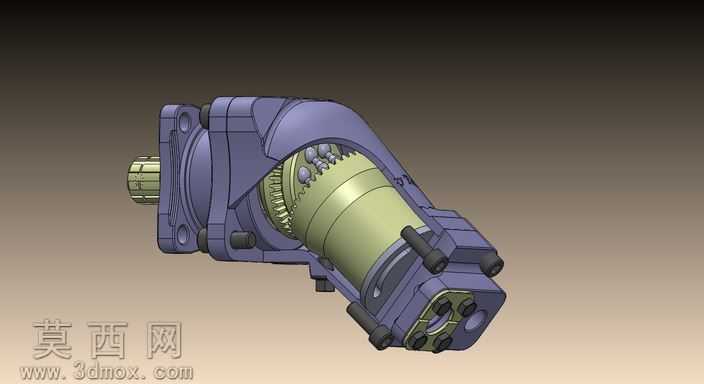

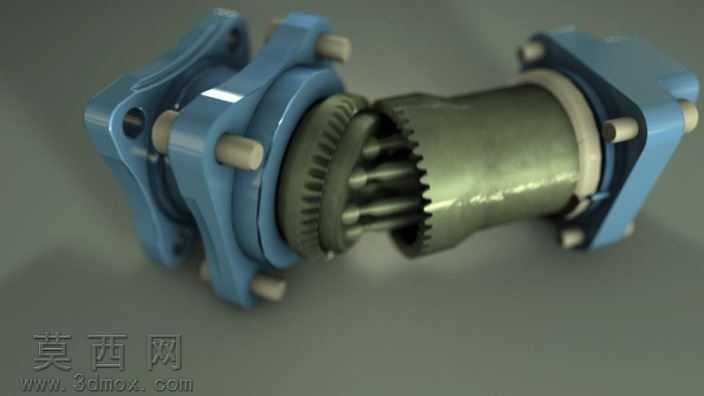

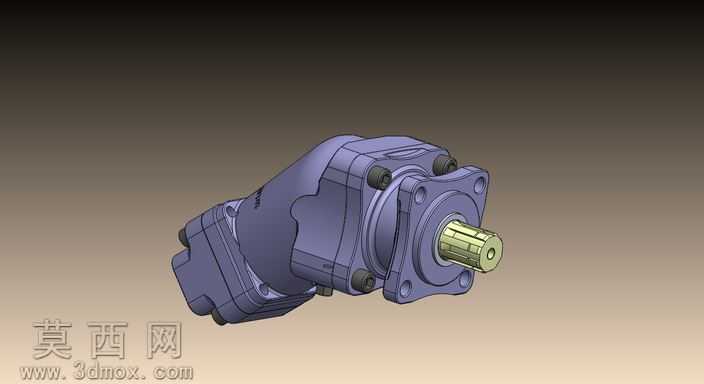

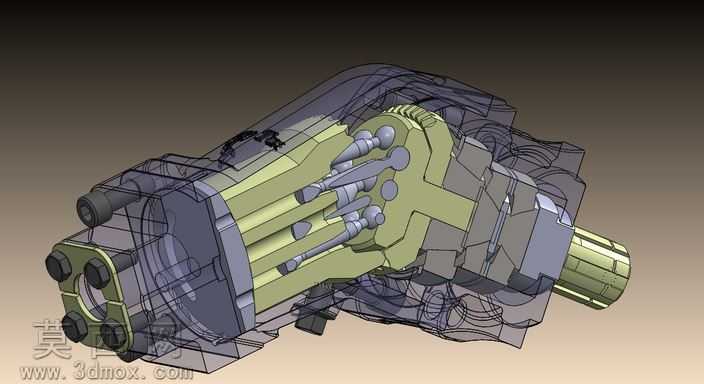

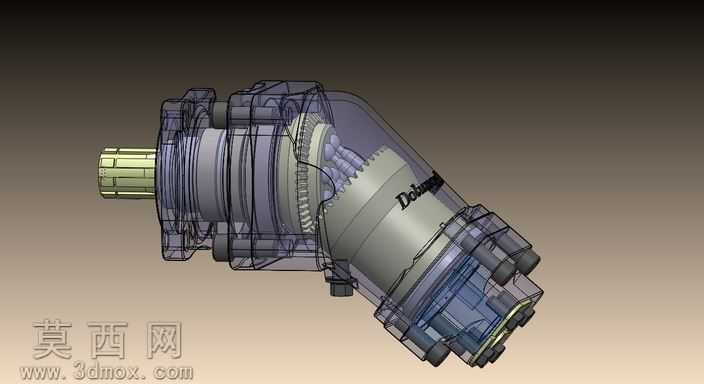

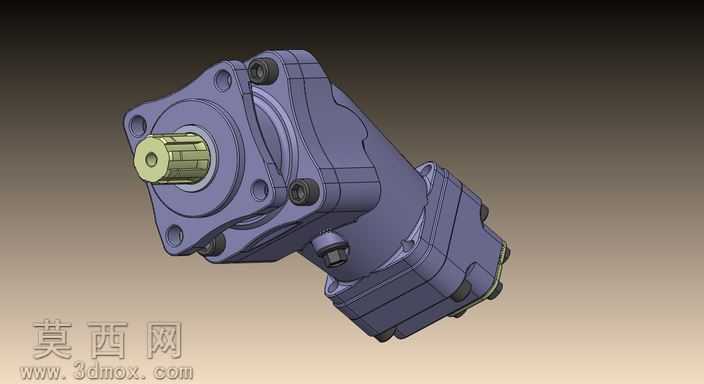

本模型为斜轴式轴向柱塞液压马达的完整三维设计模型，采用SolidWorks进行全参数化建模，完整还原了该类液压动力元件的全部内部结构与外部安装特征。建模过程中严格遵循液压元件的设计规范，对每一个零部件都进行了独立的参数化绘制，从前端的法兰安装接口、输入输出传动轴，到缸体、柱塞、配流盘、中心连杆、端盖、密封沟槽、紧固螺栓等全部细节都做了1:1的精准还原，没有做任何结构简化，能够完整呈现斜轴式液压马达的工作原理与装配关系。模型在渲染阶段采用了贴合工业实物的材质配置，外壳部分赋予了哑光铸铁材质，柱塞与传动轴等运动部件赋予了调质钢的金属质感，密封件采用丁腈橡胶的深色哑光材质，不同功能的零件通过材质色彩做了清晰区分，既保证了视觉上的真实感，也方便使用者快速识别不同部件的功能属性。结构设计上，该模型完整复刻了斜轴式柱塞马达的经典传动结构，缸体与传动轴之间存在固定的倾斜夹角，柱塞通过连杆与传动轴的法兰盘铰接，当高压油进入配流盘驱动柱塞往复运动时，可通过连杆带动传动轴输出旋转扭矩，模型中所有运动副都保留了正确的装配约束关系，可直接导入运动仿真模块进行动作模拟，验证其运动轨迹与传动逻辑的合理性。建模过程中优先采用了草图驱动、特征阵列、对称约束等参数化建模手段，保证模型具备良好的可编辑性，使用者可根据实际的设计需求调整柱塞数量、缸体倾角、排量参数等核心设计指标，快速衍生出不同规格的同系列液压马达模型。模型同时提供了STEP等通用中间格式，可兼容绝大多数三维CAD软件，能够直接用于液压系统的集成装配设计、产品方案展示、教学演示、有限元分析前处理等场景，对于液压元件的设计学习、液压系统的选型配套都具备较高的参考价值，能够帮助设计人员快速完成液压动力单元的布局设计，减少重复建模的工作量，缩短产品开发周期。
