仿生多关节机器人手掌机械结构设计

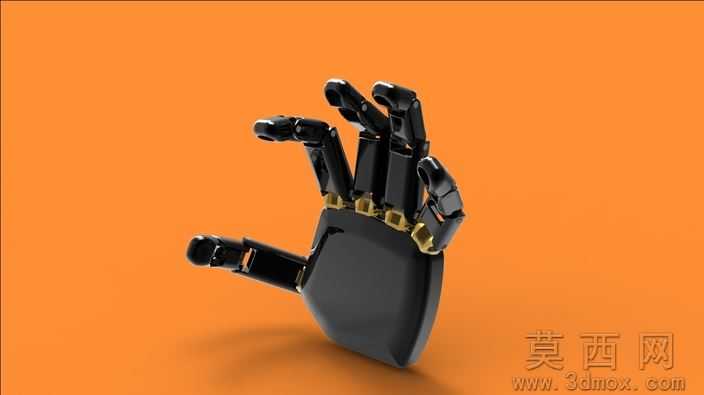

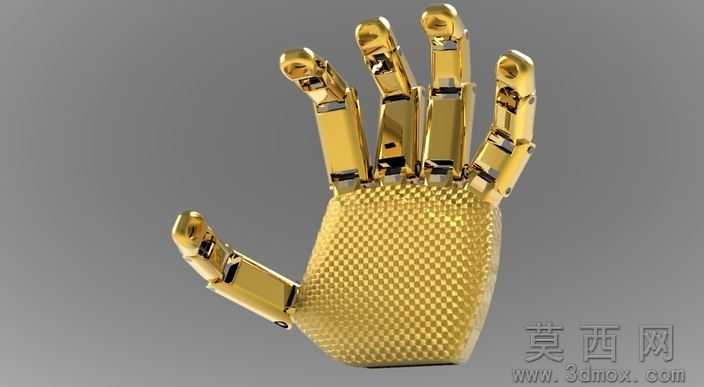

本款仿生机器人手掌模型在建模阶段遵循人体手部骨骼运动逻辑开展设计，首先通过拆解人类手掌的指节比例、掌骨支撑结构、关节活动自由度完成基础轮廓草绘，以参数化建模方式逐段搭建拇指、食指、中指、无名指、小指的分段指节结构，每段指节预留标准铰接装配位，掌部基底采用一体化曲面建模贴合仿生握持的弧度需求，建模过程中反复校验各指节的开合角度干涉边界，确保每根手指可独立完成弯曲、伸展动作，拇指额外设计对掌运动的旋转自由度，还原真实人手的抓握适配能力。参数设计层面，模型严格匹配常规人形机器人末端执行器的尺寸比例，单根手指长度控制在80-100mm区间，指节铰接轴径统一为3mm标准规格，掌部整体宽度设定为90mm，各关节的活动角度参数参照人体手部活动范围设置，掌指关节弯曲角度范围0-90度，近端指间关节弯曲范围0-110度，远端指间关节弯曲范围0-80度，拇指外展角度范围0-60度，所有参数均预留后期修改接口，可根据不同应用场景的负载需求快速调整尺寸规格。渲染材质方面，模型整体采用亮面金属材质模拟高强度合金加工质感，掌部表面添加细密网格纹理提升握持摩擦力，指节铰接位置做金属倒角高光处理，还原精密机械加工的工艺质感，渲染阶段采用三点布光方案突出金属材质的反光特性，清晰展现各关节的拼接缝隙与结构细节，整体视觉效果兼具科技感与工业精密感。结构原理上，该机器人手掌采用欠驱动结构设计思路，每根手指的多段指节通过连杆联动实现自适应抓握，当接触不同形状的物体时，各指节可根据接触面轮廓自动调整弯曲角度，无需为每个关节单独配置驱动单元即可实现稳定包覆抓握，掌部基底预留驱动组件安装位，可适配舵机、拉线等多种驱动方案，整体结构兼顾运动灵活性与装配便捷性。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，同时包含PTC Creo Elements原生建模文件，可无缝适配SolidWorks、UG、ProE等主流三维设计软件，支持直接导入开展结构修改、工程图导出、运动仿真等后续工作，STL格式文件可直接用于3D打印验证，无需额外做格式转换与模型修复。研发教学应用层面，该模型可作为人形机器人末端执行器的研发原型，用于开展仿生机械手抓握算法测试、驱动方案验证，也可作为高校机械专业仿生机械设计、机器人机构学课程的教学案例，帮助学生理解欠驱动机械结构的设计逻辑、多关节联动的运动原理，同时也可用于青少年机器人科普活动的演示教具，直观展示仿生机器人的结构设计思路，为相关领域的研发与教学提供可靠的三维模型参考。
