机械设备计时分度锥齿轮结构设计

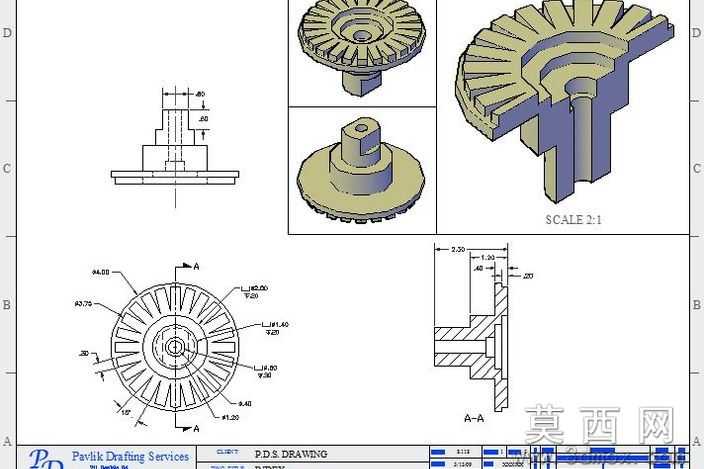

本作品为面向机械设备计时分度场景设计的专用锥齿轮传动组件，建模阶段采用AutoCAD完成全参数化二维工程图绘制，再通过三维建模软件完成实体特征构建，全程遵循机械设计通用公差标准，保证各结构尺寸的加工可行性。建模过程中首先绘制齿轮的齿形轮廓，采用渐开线齿形生成逻辑，通过参数化公式驱动齿廓曲线，保证24个轮齿的齿距、齿厚、齿高参数完全一致，齿部与轮毂的过渡位置添加了标准圆角特征，避免应力集中问题。组件主体分为上部锥齿盘、下部连接轮毂、中心定位轴孔三个核心结构，上部锥齿盘的齿面做了等距阵列处理，每个轮齿的倾斜角度与啮合锥度经过反复校核，可与配套从动锥齿轮实现平稳啮合传动，满足分度动作的精准定位需求；下部轮毂设计有带键槽的轴孔结构，可与动力输入轴实现周向固定，传递旋转扭矩，轮毂底部的法兰盘结构设置了均匀分布的安装孔，可通过紧固件完成组件的整机固定。渲染阶段对金属材质做了精细化调整，齿面赋予哑光钢材质，添加细微的切削纹理还原真实机加工质感，轮毂部分做了氧化处理的材质表现，区分不同加工工序的表面效果；剖视图部分采用半透明剖面材质，清晰展示内部轴孔与键槽的结构关系，多视角的工程视图分别对应主视、俯视、剖视、轴测效果，完整呈现组件的内外结构细节。设计思路围绕计时分度的核心功能展开，通过锥齿轮的定比传动特性，将输入的连续旋转运动转化为等角度的间歇分度动作，每个轮齿对应一个分度单位，可适配计时设备的等距计数需求，整体结构紧凑，传动效率高，无需额外复杂的分度控制机构即可实现稳定的分度输出，同时兼顾了零件的加工工艺性，所有结构均可通过常规车削、铣削、插齿工艺完成加工，无需特殊定制工装，适合小批量生产应用，可广泛搭载于各类需要计时分度功能的通用机械设备中，替换传统复杂的分度机构，降低设备的整体制造成本与维护难度。
