工业级240V五芯电源插头三维设计

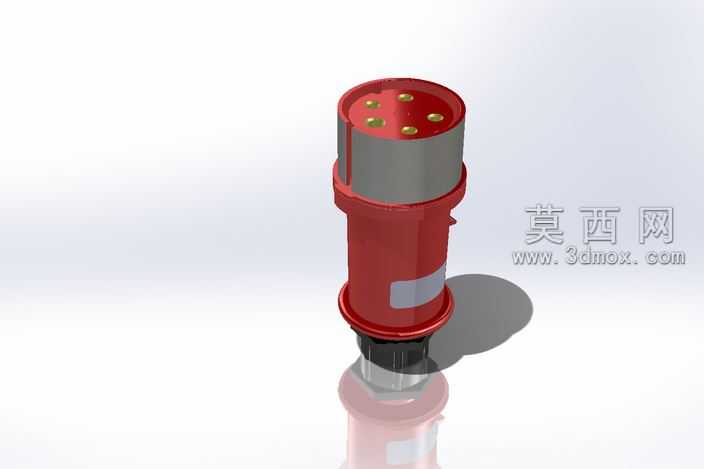

本作品为工业场景使用的240V五芯电源插头三维模型，建模过程严格遵循工业接插件的实际尺寸规范与结构逻辑，在SolidWorks环境下完成全参数化建模，所有特征均保留可编辑参数，方便后续根据不同使用场景调整尺寸规格。建模初期先梳理工业插头的核心结构组成，将整体拆分为插套基座、绝缘外壳、锁紧尾套、密封胶圈、接线端子五个独立模块，分别完成各模块的草图绘制与特征生成，再通过装配约束完成整体组合，确保各部件的配合间隙符合工业接插件的装配公差要求。材质渲染阶段针对不同部件的实际材质做了精细化区分：外壳部分采用高强度阻燃PA66工程塑料，渲染时调整漫反射参数匹配工业红的哑光质感，添加细微的颗粒纹理模拟注塑成型的表面质感，同时在外壳侧面预留的标识区域做了半哑光的灰色铭牌效果，还原真实产品的标识区设计；顶部插套基座采用耐高温绝缘电木材质，渲染时调整粗糙度参数呈现深灰色的磨砂质感，五个金属插销采用H62黄铜材质，添加金属反射与轻微的做旧效果，模拟长期使用后的轻微氧化质感，避免金属材质过于光亮失真；尾部的电缆锁紧套采用黑色阻燃橡胶材质，调整次表面散射参数还原橡胶的半通透哑光特性，与主体红色外壳形成清晰的材质区分。结构设计上充分考虑工业插头的使用需求，顶部的五个插销按照工业三相五线的排布规则均匀分布，插销根部做了圆弧过渡处理避免应力集中，外壳中部设计了凸起的防滑筋条，方便现场施工时插拔施力，尾部的锁紧结构采用旋紧式设计，建模时还原了内部的螺纹结构与密封槽，能够在装配后夹紧电缆外皮，同时配合橡胶密封圈实现IP44级的防护效果，满足车间、工地等多尘、溅水环境的使用要求。整体建模过程中对所有圆角、拔模斜度都做了还原，确保模型可以直接导出用于3D打印手板验证，也可以作为电气布线场景的素材使用，渲染阶段采用工作室柔光环境，添加柔和的地面反射效果，清晰呈现插头的整体外观与各部分结构细节，方便使用者直观了解产品的形态特征。
