双齿条联动齿轮往复传动结构

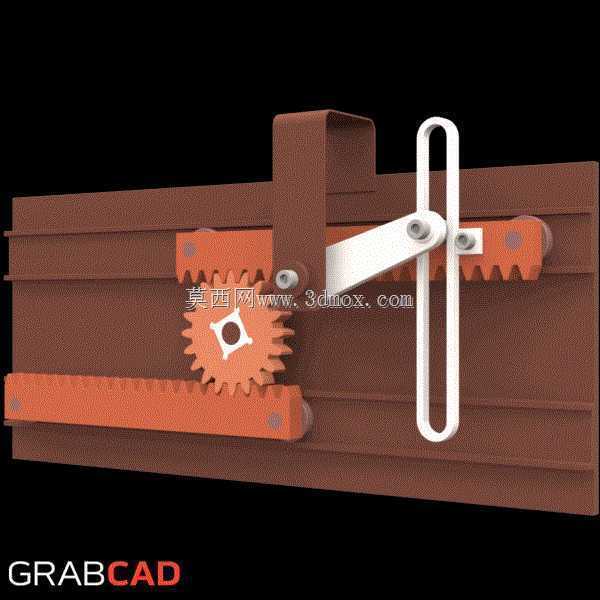

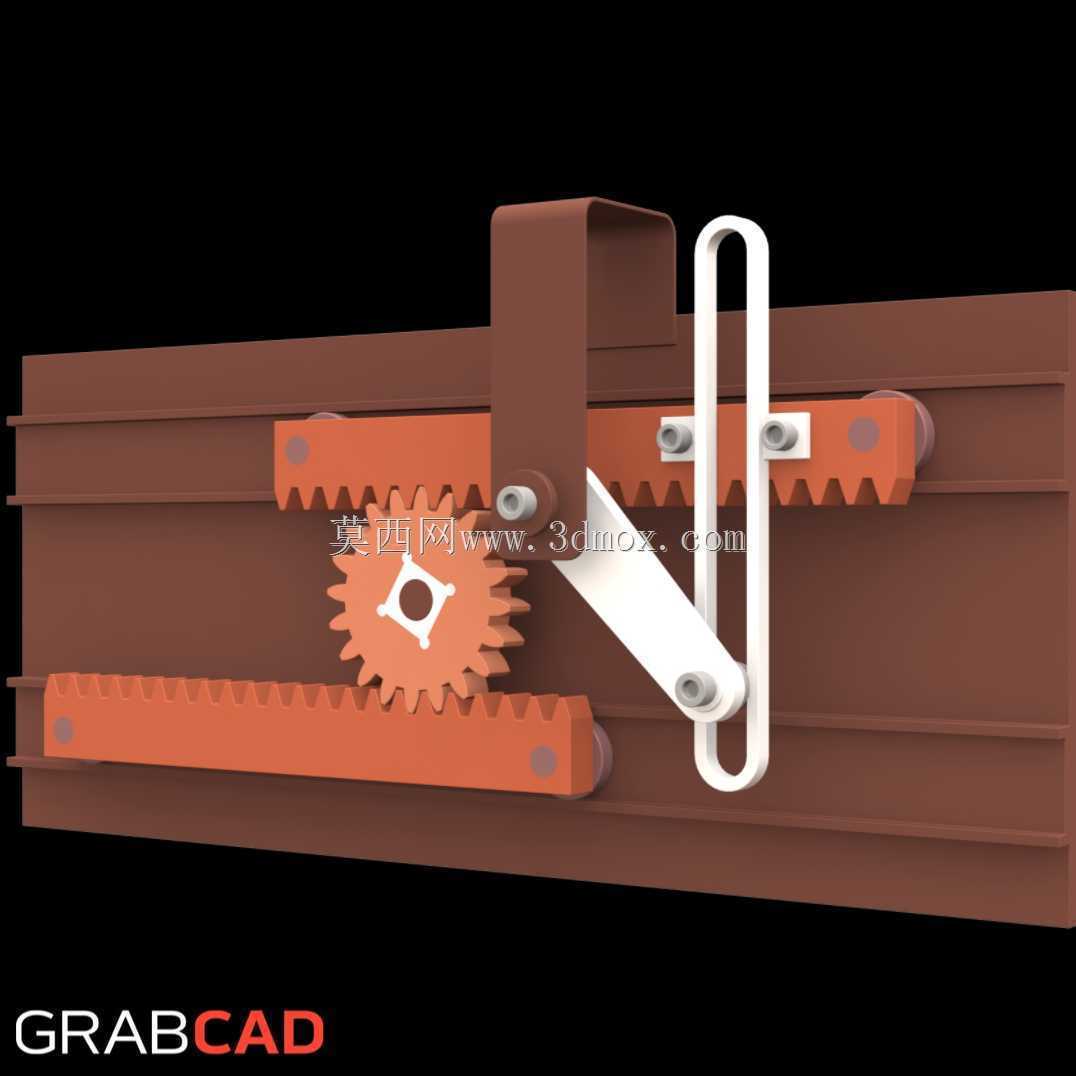

　　这套齿轮齿条组合结构，核心是通过单齿轮与上下平行布置的双齿条啮合，配合端部的连杆滑块约束，实现输入旋转运动到双齿条同步反向直线往复运动的转换，在轻工送料、工装夹具换位、小型自动化工位切换场景中适配性极强。实际应用中，这类结构常被用在行程固定、需要双向同步动作的工位，比如纸盒包装线的推料与挡料同步动作、小型装配台的工件双侧定位，相比单齿条传动，它能在相同齿轮转角下获得双倍的输出行程，同时双侧受力对称，不会出现单侧齿条偏载卡滞的问题。

　　从功能特性来看，这套结构的齿轮采用标准渐开线直齿设计，齿形参数匹配通用齿条模数，啮合侧隙控制在0.05mm以内，保证往复换向时的空程误差控制在可接受范围；上下两根齿条的安装基面平行度公差要求控制在0.02mm/100mm，齿条背面设置有导向滑槽，与安装基座上的凸台配合，限制齿条运动时的上下窜动，避免啮合脱齿。端部的连杆组件采用腰型槽约束，将齿轮轴的偏心旋转转化为齿条的直线运动限位，当齿轮转动到极限角度时，连杆上的滑动销抵达腰型槽端部，实现机械硬限位，不需要额外加装行程开关就能保证行程固定，在低成本自动化设备中能大幅减少电控元件的投入。

　　设计思路上，这套结构优先考虑了传动的平稳性与安装维护的便捷性，齿轮中心到两根齿条啮合面的中心距完全一致，保证齿轮与上下齿条的啮合间隙均匀，不会出现单侧齿面受力过大的磨损问题；所有铰接位置都采用销轴与衬套配合的结构，衬套选用自润滑铜合金材料，长期运行不需要频繁加注润滑脂，适配多尘、不便日常维护的车间环境。齿条的齿面做了淬火处理，表面硬度达到HRC45-50，能承受频繁往复运动的接触磨损，齿轮采用45号钢调质处理，芯部韧性足够，能承受换向时的瞬时冲击载荷。

　　安装边界方面，整套结构的安装基面为平板式结构，四个安装孔位对称布置在基座四角，孔距公差控制在±0.1mm，能直接适配标准铝型材机架的安装孔位，不需要额外加工转接板；齿轮的输入轴端预留有标准键槽，可直接连接步进电机输出轴或者手摇轮，适配手动、自动两种驱动模式。结构整体的厚度方向尺寸紧凑，最大厚度不超过80mm，能嵌入到小型设备的内部空间，不会占用过多的设备安装空间；齿条的最大伸出长度可通过调整腰型槽的长度来适配不同的行程需求，不需要更换齿轮齿条组件，仅调整连杆尺寸就能实现100mm-300mm范围内的行程变更，通用性较强。

　　实际运行过程中，这套结构的传动效率能达到90%以上，因为是直齿啮合，没有轴向力，支撑轴承只需要承受径向载荷，选用普通深沟球轴承就能满足使用寿命要求，不需要选用成本更高的角接触轴承。在负载适配方面，单组结构能承受的水平推拉力在500N以内，适配小型工件的推送、定位动作，如果需要更大负载，可等比例放大模数与结构尺寸，啮合原理完全通用，不需要重新做运动仿真验证。需要注意的是，安装时要保证两根齿条的齿面处于同一啮合平面，齿轮装配后要手动盘车检查全程啮合是否顺畅，没有卡滞点后再固定安装螺栓，避免运行过程中出现齿面偏磨或者断齿问题。
