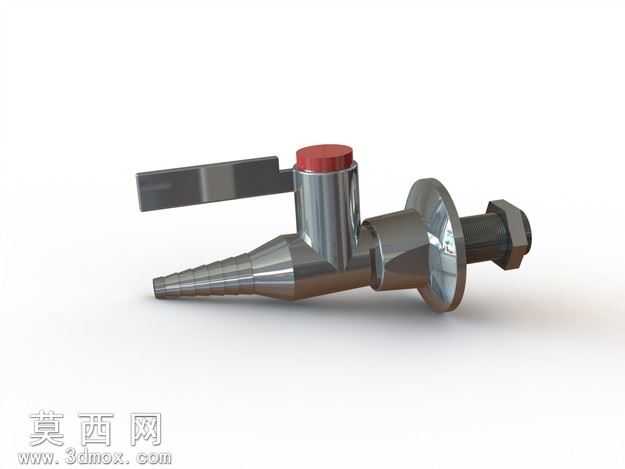

实验室节水型L4100球阀结构三维设计

本作品为适配实验室用水场景设计的L4100型节水球阀三维模型，建模过程严格遵循实验室流体管路配件的实际尺寸规范，以通用三维建模软件为载体完成全参数化结构搭建。建模初期先梳理球阀核心功能逻辑：针对实验室场景下频繁启闭、需精准控制小流量出水、避免滴漏浪费的节水需求，确定了带加长锥形出水嘴、扳把式快速启闭的整体结构方案。建模阶段优先完成核心流道的实体构建，保证球体通孔与阀体流道的同轴度公差符合流体控制部件的设计要求，避免流道错位造成的压损过大或出水紊流问题；阀体部分采用分体式装配结构建模，分别绘制带法兰安装盘的阀体主体、密封压盖、启闭球体、阀杆、操作手柄、调节旋钮、锥形出水嘴等独立零件，每个零件的配合面均预留合理的装配公差，还原真实产品的装配关系，其中法兰安装盘的安装孔位、厚度尺寸均匹配实验室桌面或管路支架的通用安装标准，锥形出水嘴的锥度设计适配常见的实验室软管套接需求，无需额外转接头即可完成管路连接。材质与渲染阶段，针对不同零件的实际使用材质分配对应材质属性：阀体主体采用哑光磨砂金属材质模拟黄铜镀镍的常用阀体材质，表面添加细微的磨砂纹理还原金属加工后的真实质感，避免高反光造成的结构展示失真；操作手柄采用深灰色硬质塑料材质，边缘做圆角钝化处理，还原实际产品握持操作的安全设计；顶部调节旋钮采用醒目的橙红色工程塑料材质，与阀体主体形成视觉区分，便于使用者快速识别调节位置；密封件部分采用半哑光黑色橡胶材质，通过材质粗糙度的差异区分金属与非金属零件。结构设计上重点优化了节水相关的细节：阀杆与球体的连接采用扁位传动结构，建模时还原了限位结构，保证手柄旋转90度即可完成全开全关操作，避免过度旋转造成的密封件磨损，延长使用寿命同时减少滴漏风险；锥形出水嘴的末端做收窄处理，可在小流量出水时形成稳定水柱，避免水流飞溅造成的水资源浪费；法兰盘与阀体的连接位置添加密封槽结构，还原真实产品的静密封设计，保证安装后的密封性能。整体模型装配完成后进行干涉检查，确认所有活动零件无运动干涉，手柄启闭过程流畅无卡顿，各密封面的贴合度符合球阀的密封设计要求，渲染阶段采用柔和的均匀布光，清晰展示阀体的外部轮廓、操作部件位置、安装结构与出水嘴形态，完整呈现该款实验室节水球阀的设计特点与结构细节。
