1mm壁厚不锈钢矩形弯头钣金展开设计

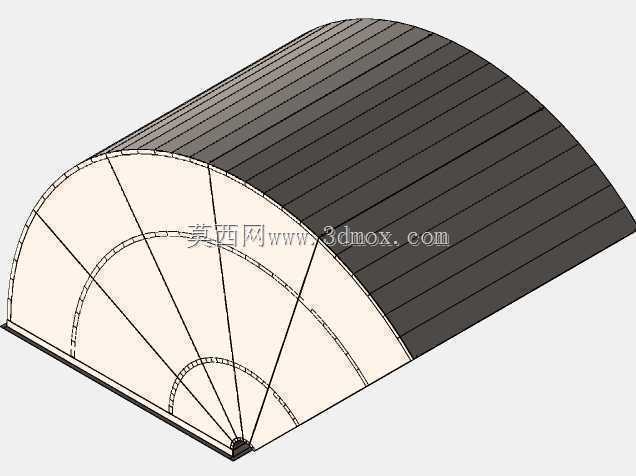

　　在通风除尘、废气输送、工艺排风这类工业管网布设场景里，矩形截面弯头是改变管路走向的核心配件，尤其在空间受限的厂房夹层、设备衔接段，矩形弯头相比圆形弯头能更好贴合建筑梁柱结构，减少无效空间占用。这款1mm壁厚的不锈钢矩形弯头，针对中低压送风、弱腐蚀气体输送场景设计，板材选用inox系列不锈钢，适配食品加工车间排风、洁净室通风、轻度腐蚀性工艺废气输送这类对管壁防锈有要求的工况，避免普通碳钢弯头长期使用出现锈渣脱落污染管路、堵塞过滤段的问题。从设计逻辑上看，该弯头采用等径直角转向结构，弯头内外弧的曲率经过放样校准，既保证气流转向时的阻力损失控制在合理区间，不会出现局部涡流造成的风噪陡增、风压损耗过大问题，也兼顾了钣金加工的折弯工艺可行性，

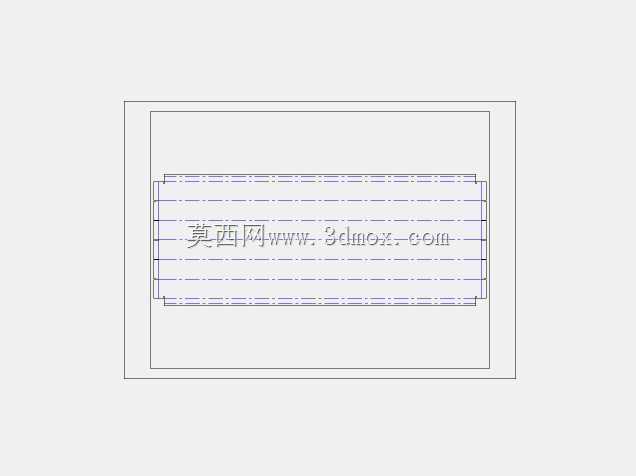

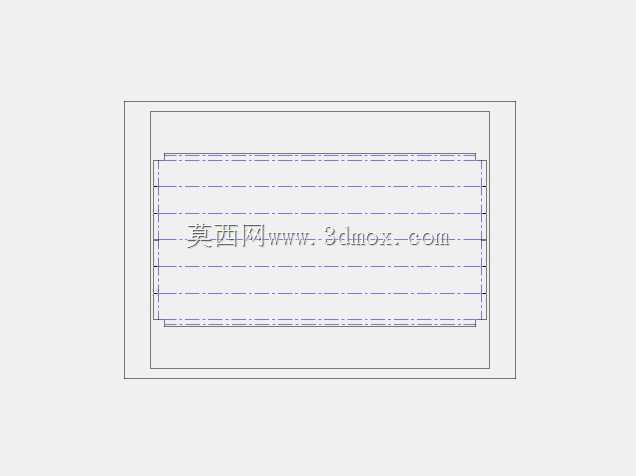

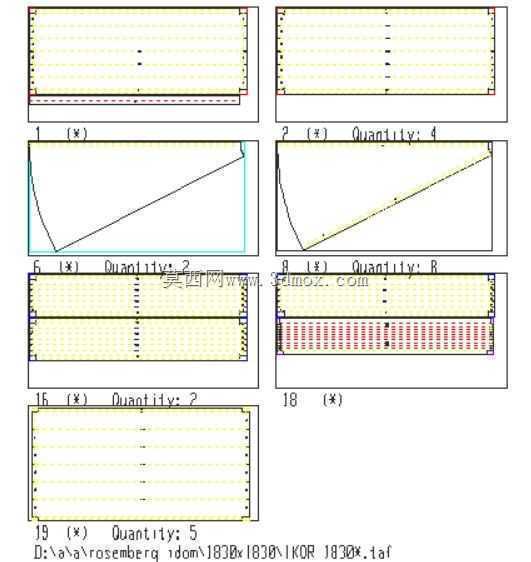

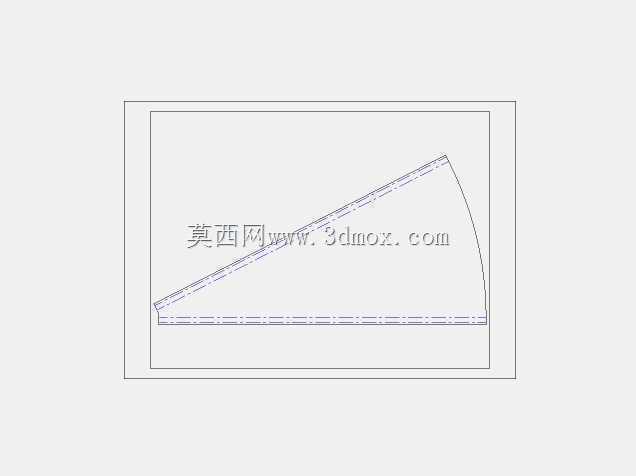

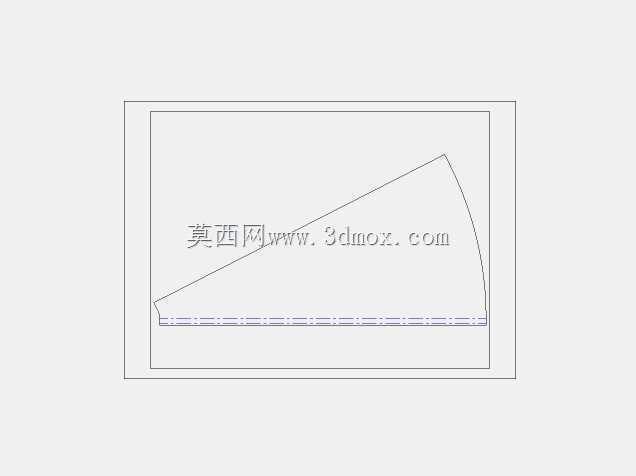

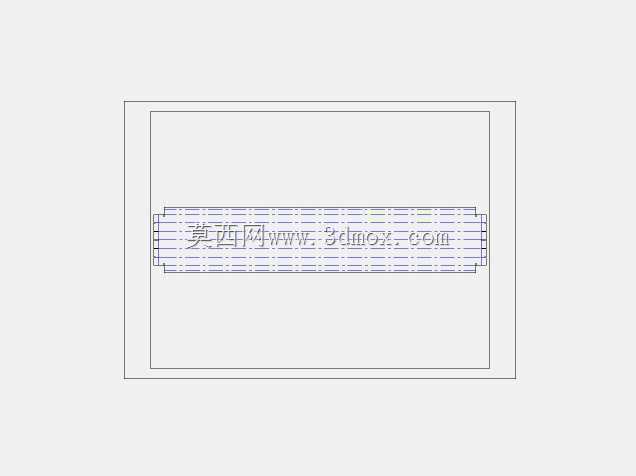

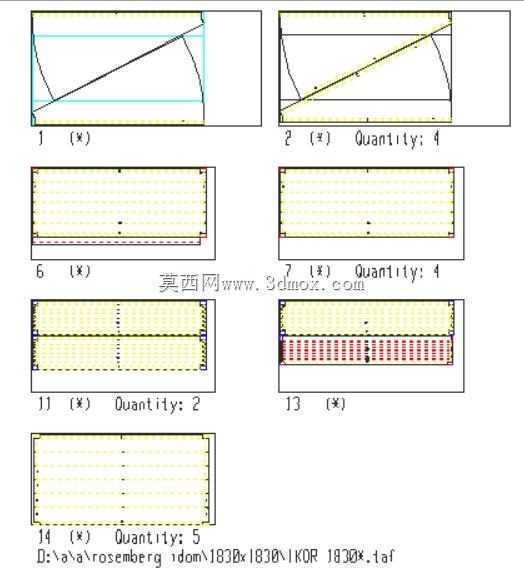

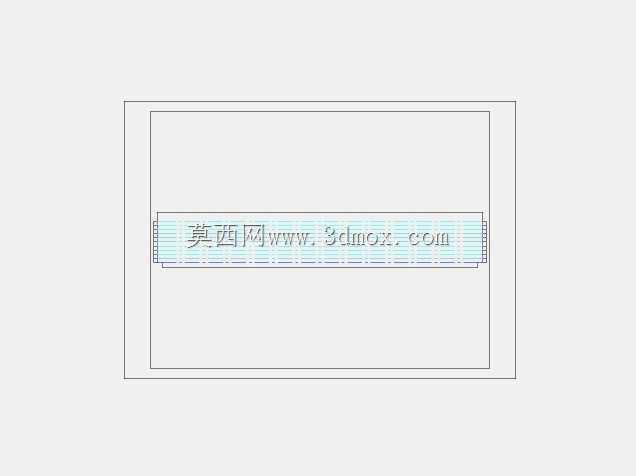

　　所有拼接缝的预留量都匹配常规氩弧焊、咬口连接的加工公差，不需要二次修磨就能直接拼合。从展开图的排布能看出，设计时充分考虑了板材套料利用率，不同规格的板件按数量、尺寸错落排布，单张板材裁切后的余料控制在较低水平，适合批量下料加工。安装边界上，该弯头两端的直边段预留了标准法兰连接余量，可直接匹配同截面的矩形风管法兰，不需要额外加装转接段，弯头的整体外轮廓尺寸适配常规吊顶内的风管安装空间，转向处的外弧面不会突出风管安装基准面，避免和桥架、消防管线出现安装干涉。实际加工时，按照展开图下料后，沿折弯压痕线逐段折弯，拼接时注意对齐各段的定位标记，就能保证弯头成型后的截面尺寸偏差控制在钣金风管的公差范围内，两端连接面的平面度也能满足法兰密封要求，

　　不会出现漏风问题。这类薄壁矩形弯头在日常运维中也有明显优势，不锈钢内壁光滑不容易积尘，清洁时可直接通过检修口擦拭，相比碳钢涂漆弯头的维护周期更长，在对卫生等级有要求的食品、医药生产车间通风系统中，能长期保持管路内壁的洁净度，避免积尘滋生细菌影响生产环境达标。
