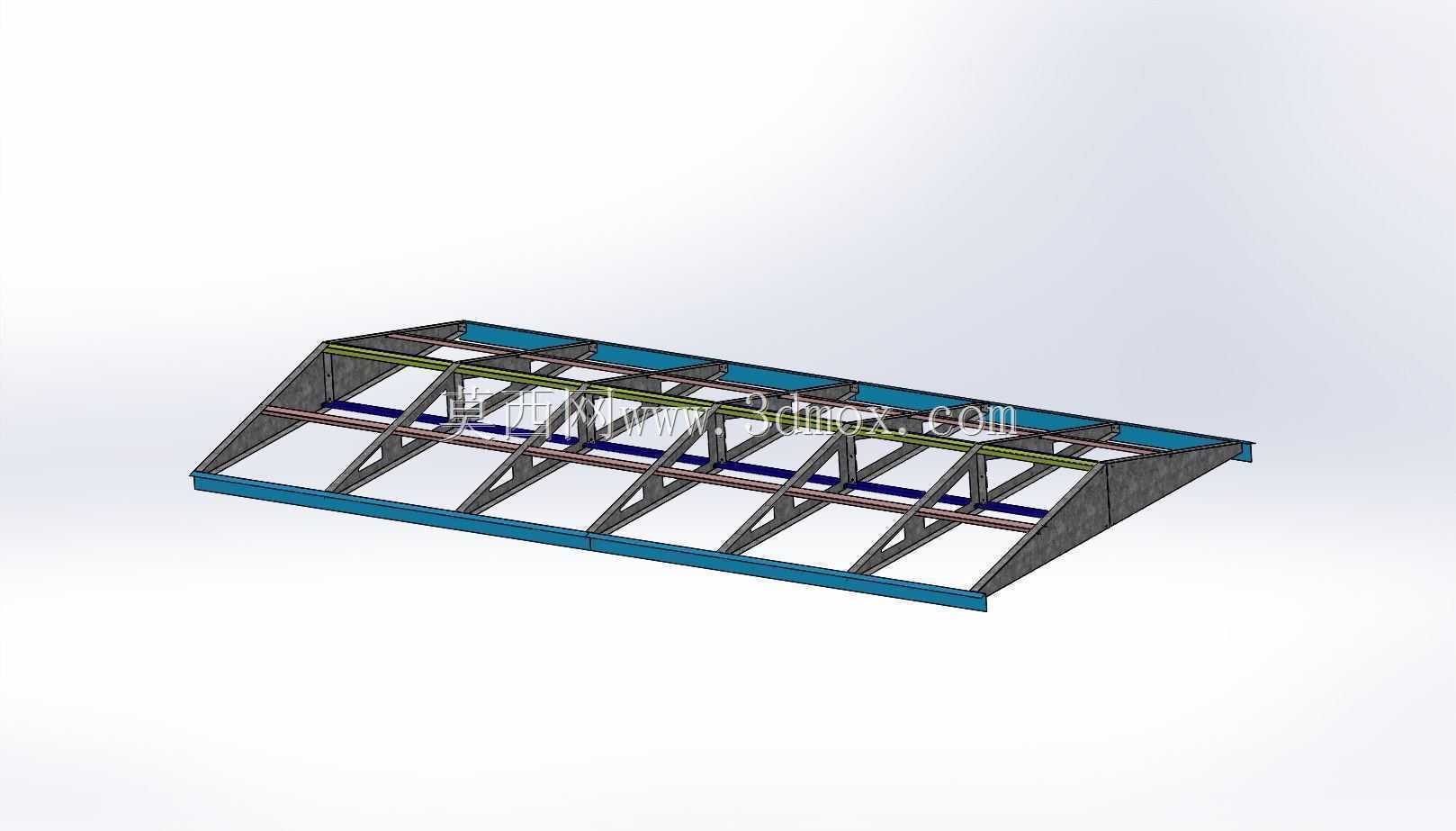

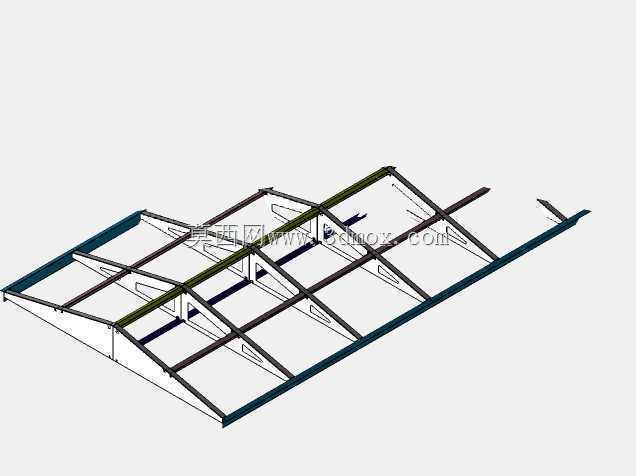

镀锌钢车库坡形屋面承重桁架结构

　　该结构主要服务于地面独立车库、小型配套停车区域的屋面搭建场景，可直接作为车库顶部的承重围护支撑骨架，替代传统现浇混凝土屋面的笨重结构，适配单车位或小型双车位的独立车库建设需求，也可用于厂区临时停车棚、户外非机动车集中停放点的顶部支撑结构。整体采用1.5mm厚度镀锌钢板作为主材，依托镀锌层的防腐特性，可直接应对户外露天环境的雨雪侵蚀，无需额外做表面防腐涂装即可满足长期使用要求，降低后期维护成本。结构整体外形尺寸为4685mm×2600mm，安装时可直接匹配常规小型车库的外围墙体或立柱间距，横向跨度可覆盖单台家用乘用车的停放宽度，纵向长度适配常规车库的进深尺寸，安装边界无需额外做大幅裁切调整，

　　仅需对应下部支撑结构的预埋点位做端部固定即可。设计阶段采用三角形桁架作为核心受力单元，沿屋面坡度方向均匀排布多组三角支撑腹杆，将屋面承受的积雪荷载、风荷载均匀传导至下部支撑结构，坡形的顶面设计可自然引导雨雪向两侧排放，避免屋面积水积雪造成的荷载过载。主受力弦杆采用折边成型的镀锌钢板构件，腹杆与弦杆之间采用适配的连接节点固定，整体装配化程度高，现场无需大量焊接作业，仅需通过标准紧固件即可完成整体拼装，可大幅缩短现场施工周期。结构顶面预留了屋面板材的安装点位，可直接适配彩钢瓦、阳光板等不同材质的屋面围护材料，用户可根据实际使用场景的采光、防水需求灵活选择配套围护件。在受力校核层面，该结构充分考虑了不同地区的风雪荷载取值差异，

　　桁架腹杆的排布间距经过受力优化，在保证整体承重能力的前提下尽可能减少材料冗余，控制整体结构自重，降低下部支撑结构的荷载压力，同时避免材料过度浪费。结构两端的连接部位做了加强折边处理，可直接与车库的混凝土圈梁、钢立柱等不同材质的下部支撑做可靠连接，连接节点的受力冗余量充足，可抵御常规户外环境下的阵风冲击，不会出现节点松动、结构变形等问题。
