个性化艺术造型汽车车门拉手结构设计

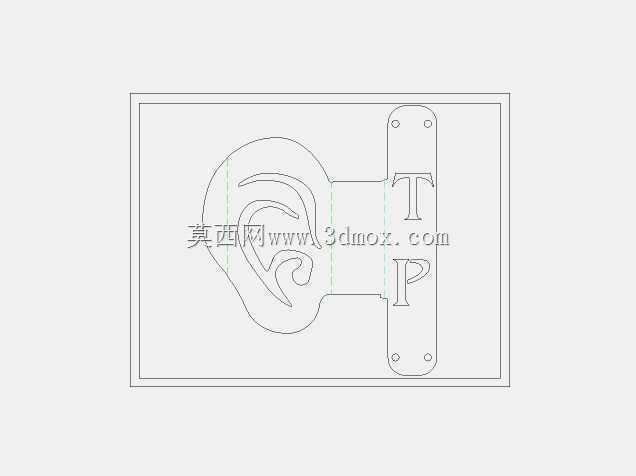

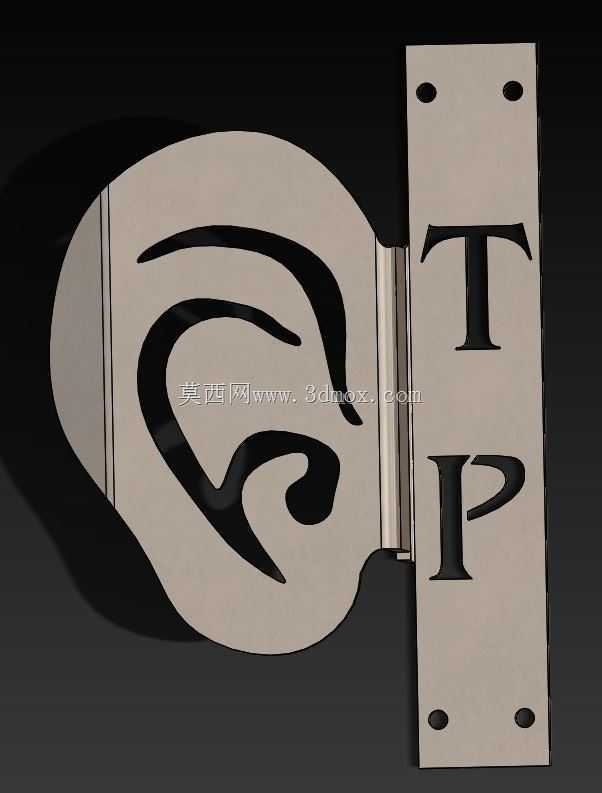

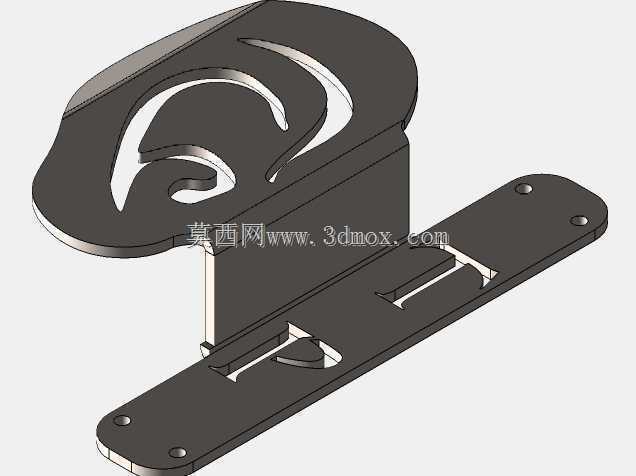

　　这款车门拉手采用分体式铰接结构设计，主体分为握持操作段与安装固定段两部分，中间通过销轴结构实现转动连接，适配无传统外凸拉手的隐藏式或半隐藏式车门开启需求。安装固定段为平直钣金结构，上下各设置两个对称布置的安装孔，孔位间距匹配主流乘用车车门钣金的预装点位公差范围，安装时可直接通过螺栓与车门内钣金加强板连接，无需额外设计转接支架，能有效降低整车装配环节的零件数量与工时消耗。握持段采用非对称艺术化轮廓造型，表面通过镂空工艺形成流畅的曲线纹样，既降低了零件自身重量，也能在握持时形成贴合指腹的凹凸触感，避免湿滑状态下操作打滑，同时镂空结构可减少风阻，降低车辆高速行驶时拉手位置产生的风噪问题。

　　从实际应用场景来看，这类拉手既可以适配量产个性化车型的外观定制需求，也能用于改装车市场的外观升级部件，相比传统圆润造型的塑料拉手，金属钣金材质的结构强度更高，能承受更大的开启拉力，在低温环境下也不会出现塑料材质脆裂的问题。设计过程中需要重点控制铰接位置的转动间隙，间隙过大会导致拉手晃动产生异响，间隙过小则会在漆面喷涂后出现转动卡滞的问题，因此铰接轴的配合公差通常选取H7/g6的间隙配合，同时在铰接位置预留润滑脂存储槽，保证长期使用后的转动顺畅度。

　　安装边界方面，固定段的平直结构需要与车门钣金的安装面完全贴合，因此零件成型后安装面的平面度公差需要控制在0.2mm以内，避免安装后出现应力集中导致固定段变形。握持段的转动行程需要匹配车门锁体的开启行程，通常设计为15度到20度的转动角度，转动到最大开启位置时，握持段与车门钣金之间需要预留至少25mm的操作空间，保证佩戴手套时也能顺利完成开启操作。表面处理可采用喷砂氧化或者哑光喷漆工艺，既提升零件的耐腐蚀性能，也能与不同配色的车身外观形成搭配，镂空位置的边缘需要做倒圆角处理，避免操作时划伤手部，圆角半径通常选取R1.5到R2，兼顾触感与造型的锐利度。
