D80规格管道式空气调节装置结构设计

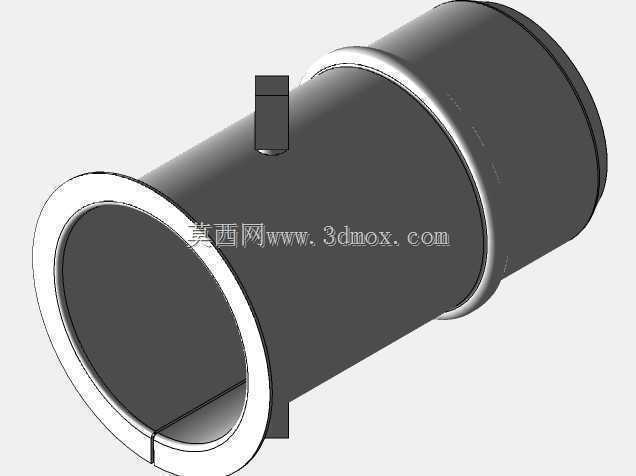

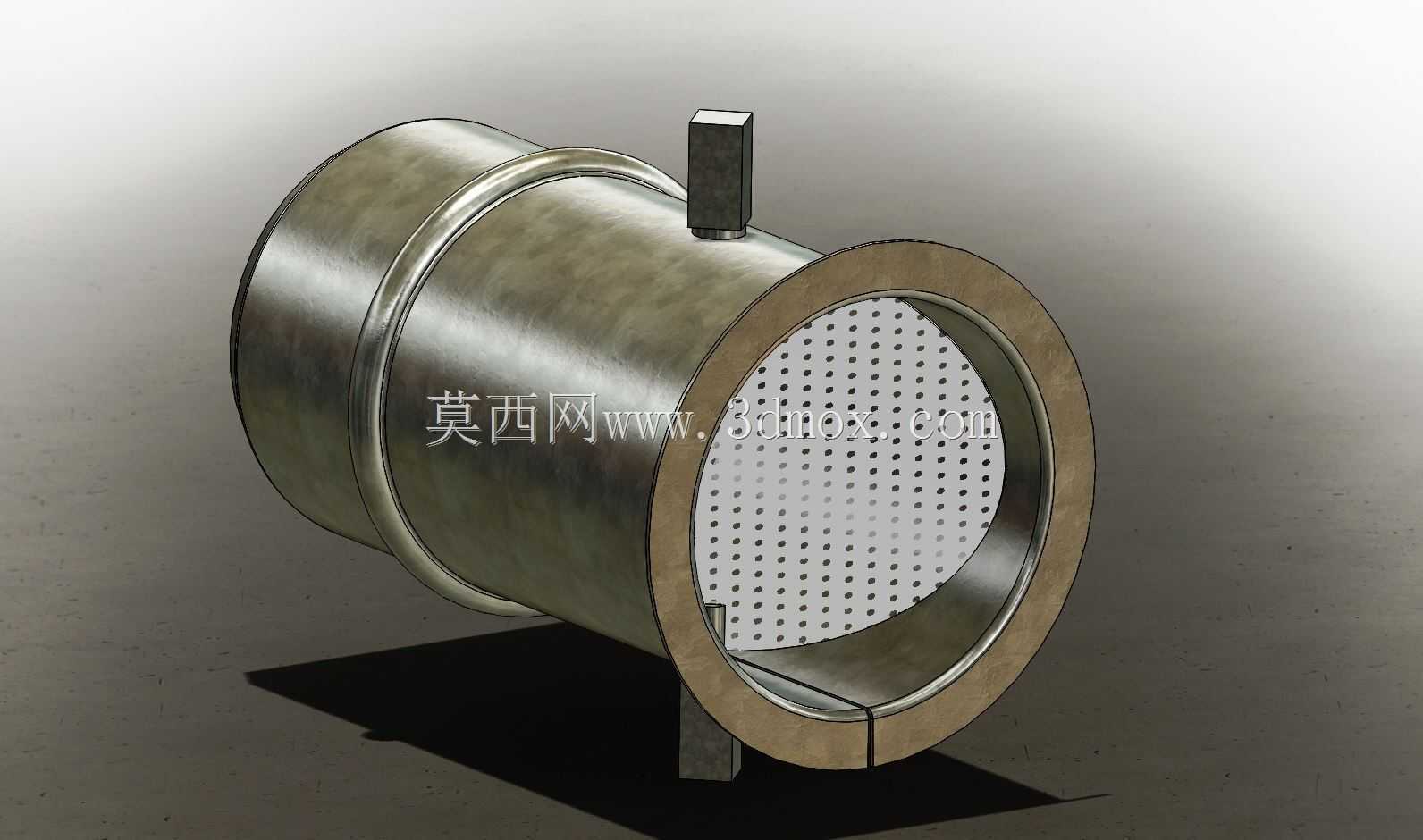

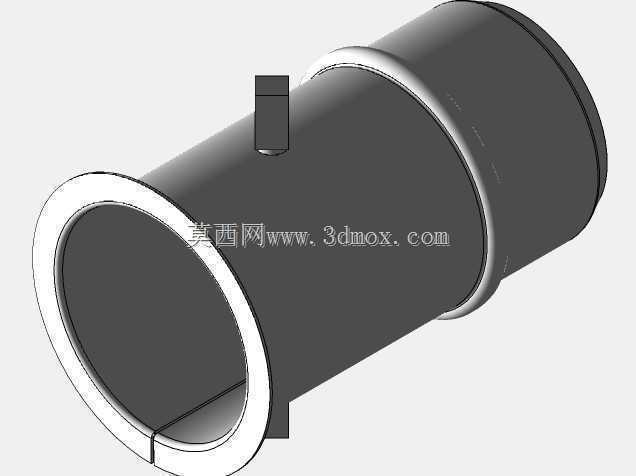

　　这款D80规格的管道式空气调节装置，主要适配公称通径80mm的圆形通风管路系统，在民用建筑新风系统、小型工业工位送风系统、实验室通风柜配套管路中都有广泛应用场景，核心作用是对管路内的气流进行均流、降噪以及流量微调，避免管路送风时出现紊流引发的振动与异常风噪，同时可通过顶部的调节拨杆改变内部阻流构件的开度，实现支路风量的匹配调节。从结构设计层面来看，整体采用1mm厚度的钢板卷制焊接成型，筒体两端做了卷边压筋处理，既提升了薄壁筒体的结构刚性，避免安装插接时出现筒壁变形，也能在对接柔性风管时增加接触面的摩擦力，防止风管滑脱。筒体内部设置的穿孔整流板采用等径圆孔阵列排布，孔位间距经过流场仿真校核，可将进入筒体的紊乱气流梳理为均匀层流状态，

　　降低气流通过时的局部阻力损失，整流板边缘包裹的密封衬垫可避免气流从构件与筒壁的间隙处短路，保证整流调节效果。顶部的调节拨杆与内部阻流片采用铆接固定结构，拨杆与筒体的配合位置设置了耐磨轴套，长期调节操作也不会出现间隙晃动导致的开度偏移，拨杆表面做了防滑滚压处理，操作人员无需额外工具即可手动完成开度调整。安装边界方面，筒体总长度适配常规支管安装空间，两端插接段长度符合通风管路安装规范，可直接插入对应规格的金属或非金属圆形风管，外部配合喉箍即可完成固定，无需额外制作转接法兰，降低现场安装的材料与工时成本。筒体底部设置的支撑脚可在水平安装时提供稳定支撑，避免管路长期运行后装置自重导致的管路下沉变形，

　　支撑脚预留的安装孔可配合螺栓将装置固定在墙面或支架上，适配架空、贴墙等多种安装工况。在建模过程中，薄壁构件的折弯、卷边工艺特征都做了完整还原，穿孔板的孔位阵列参数完全符合实际加工要求，调节机构的运动配合间隙也按照实际装配公差设置，可直接用于生产工艺拆解、安装模拟演示以及暖通系统的BIM装配校核，帮助设计人员在方案阶段就验证部件的适配性，避免现场安装时出现尺寸干涉、安装空间不足等问题。
