暖通系统蒸发式空气处理箱体结构

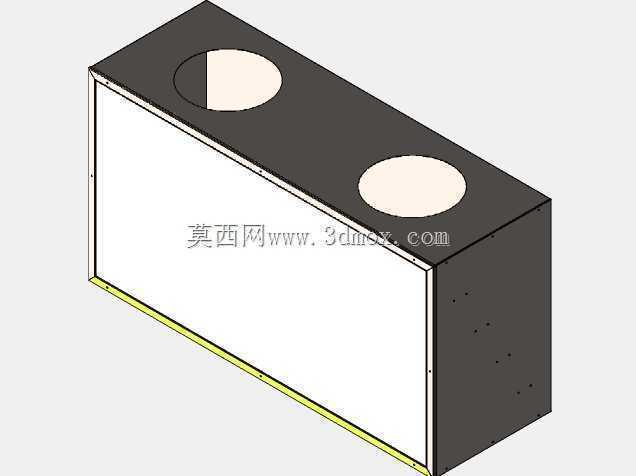

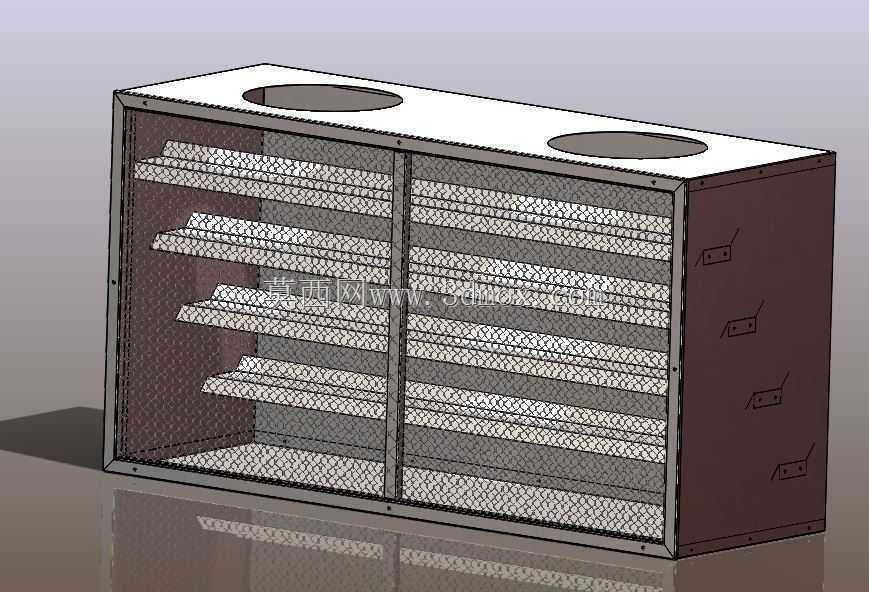

　　该蒸发式空气处理箱体主要应用于商用建筑通风系统、工业车间新风处理段、组合式空调机组功能段等场景，作为空气与换热介质接触的核心承载结构，承担气流均布、介质承托、流道分隔的实际作用，可适配不同风量的HVAC系统安装需求。从结构设计来看，箱体采用框架式钣金拼接结构，外部采用折弯金属板作为围护面板，侧部预留的安装耳位可直接与相邻空调段通过螺栓拼接，无需额外制作转接支架，顶部开设的两个圆形接口为标准风管对接位，可直接匹配对应管径的通风管道，减少现场改管工作量。箱体内部设置多层倾斜布置的承托网板，网板采用冲孔金属网搭配加强筋结构，既可以保证气流顺利穿过，又能稳定承托蒸发换热填料，倾斜角度经过流场模拟优化，可避免气流在箱体内形成涡流死角，

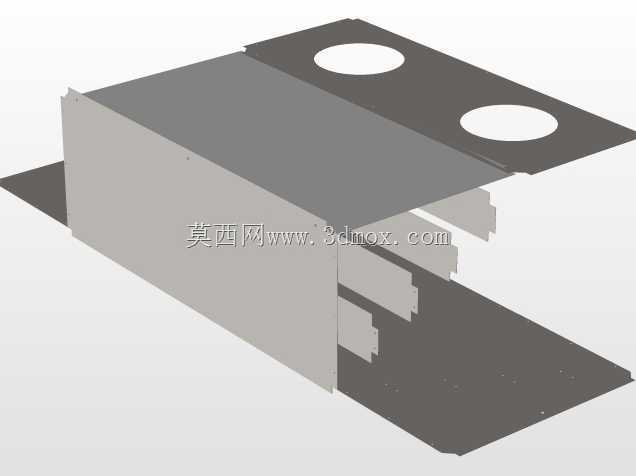

　　提升换热接触效率，中间设置的竖向分隔板将箱体内腔分为两个独立流道，可根据实际运行需求切换单双路运行模式，适配不同负荷下的通风量调节需求。从安装边界来看，该箱体整体为长方体规整结构，外部无突出的异形结构，吊装或落地安装时仅需预留对应长宽高的操作空间即可，侧部围护面板采用可拆卸式设计，日常维护时可直接拆下侧面板更换内部填料、清理网板积尘，无需整体拆解箱体连接管道。设计过程中充分考虑了钣金加工的工艺性，所有折弯边均预留标准工艺折边，焊接位置集中在框架内角，外部无外露焊疤，既降低了加工难度，也能保证箱体整体的密封性，减少运行过程中的漏风损失，网板与框架的连接采用抽芯铆钉固定，更换时可直接拆除铆钉替换新网板，维护成本更低。在实际选型适配时，

　　可根据系统风量调整箱体的长宽尺寸，顶部接口的位置与管径也可根据对接风管参数做对应调整，内部承托层的数量可根据填料厚度需求增减，适配不同蒸发效率的换热方案，整体结构模块化程度高，可快速衍生出不同参数的系列化产品，适配不同项目的定制化需求。
