镀锌钢板材质暖通空调系统换热箱体

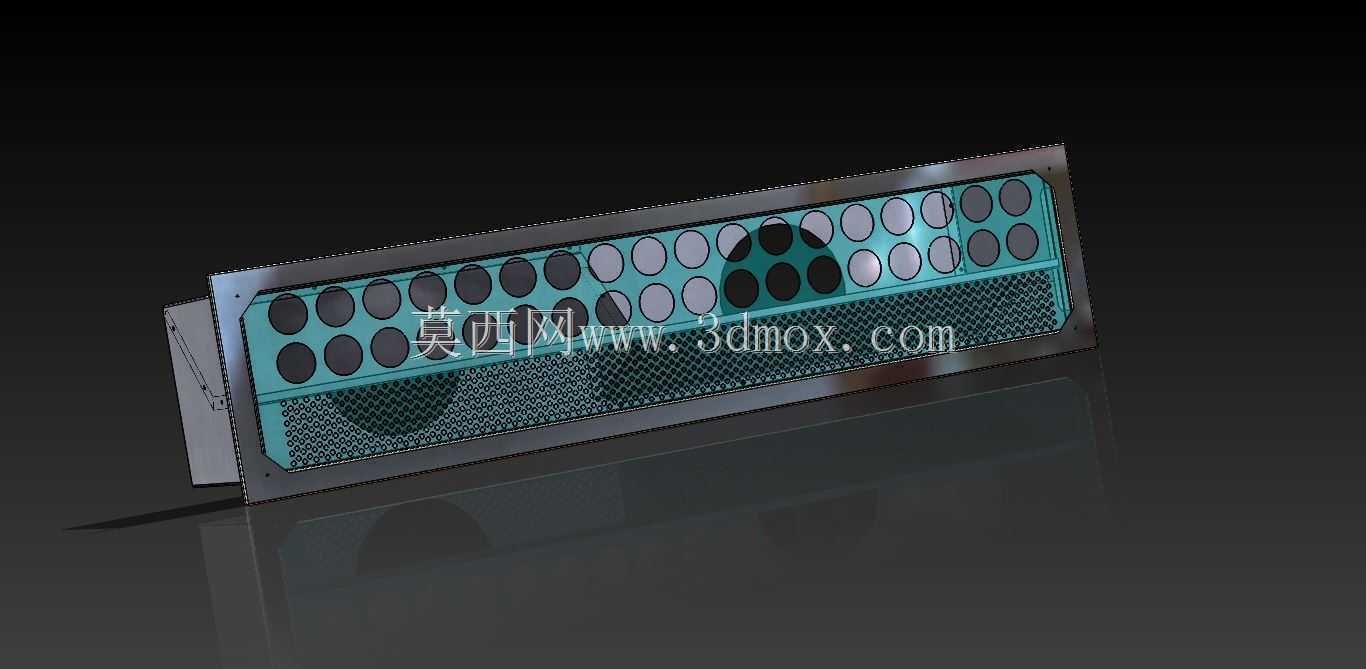

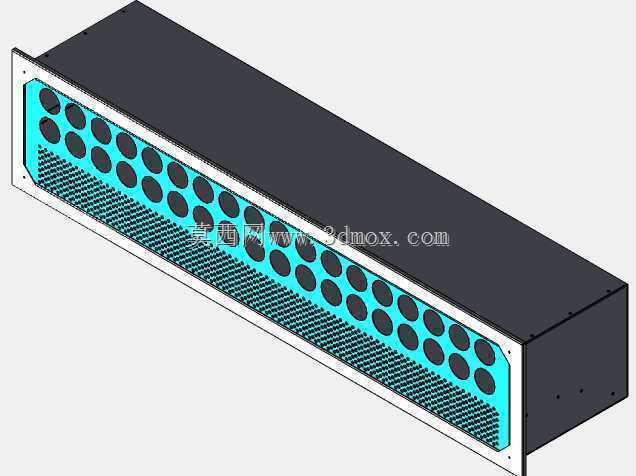

　　在商用建筑通风系统、工业厂房温控配套、小型集中式冷暖供给场景中，这类长条形钣金箱体是空气冷热交换环节的核心承载构件，主要承担气流均布、换热元件防护、冷热风导流的实际作用，区别于常规方形空调箱的大体积设计，该款窄长型结构更适配吊顶夹层、设备侧装夹缝这类安装空间受限的布设场景，能在不占用过多竖向净空的前提下完成冷热空气的预处理输送。从结构设计逻辑来看，整体采用0.9毫米厚度镀锌钢板作为基材，依托镀锌层的防锈耐蚀特性，可适配潮湿凝露的空调工况环境，减少长期使用过程中的锈蚀穿孔风险；箱体正面设置多组圆形通风开孔，开孔排布遵循气流通过阻力最小化原则，沿箱体长度方向等距阵列布置，配合下部网状通风格栅，可实现大流量空气的均匀通过，

　　避免局部风速过高产生的风噪问题，同时格栅结构可拦截大体积杂物进入箱体内部，保护内置的换热芯体与导流组件。外形尺寸上整体长度控制在1000毫米，宽度为230毫米，属于窄边薄型设计，安装时可直接贴合墙面或吊顶龙骨固定，侧边预留的折边结构自带安装孔位，无需额外焊接适配支架，现场施工时可直接通过螺栓完成固定，大幅降低现场安装的加工工作量。箱体的折边工艺采用一体冲压折弯成型，接缝处预留密封胶条嵌装槽，安装时嵌入耐温密封胶条即可实现箱体的密闭性要求，减少冷热风输送过程中的漏风损耗，提升整体温控系统的能源利用效率。在结构建模过程中，需要重点关注开孔与格栅的位置公差，避免因孔位偏差导致气流分布不均，同时要核算镀锌钢板折弯后的回弹量，

　　保证箱体拼接时的接缝平整度，避免出现密封间隙；箱体背部预留的管线过孔位置，需要结合实际配套的换热管路走向做适配调整，满足不同项目的管路布设需求，这类薄型箱体在改造类暖通项目中适配性极强，可在不破坏原有装修结构的前提下完成加装，适配老旧建筑的冷暖系统升级需求。
